Toyota CH-R Revue Technique: Repose
REPOSE
PROCEDURE
1. REPOSER LE SUPPORT DE REFROIDISSEUR D'HUILE DE BOITE DE VITESSES
|
(a) Reposer le support de refroidisseur d'huile de boîte de vitesses sur l'ensemble de boîte-pont à variation continue avec les 3 boulons dans l'ordre indiqué sur le schéma. Torque: 13,5 N·m {138 kgf·cm, 10 ft·lbf} |
|
2. REPOSER LE REFROIDISSEUR D'HUILE
|

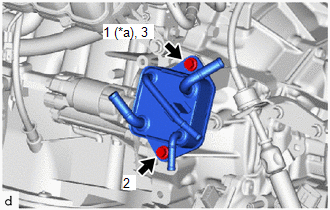

(a) Reposer le refroidisseur d'huile sur le support de refroidisseur d'huile de boîte de vitesses à l'aide des 2 boulons dans l'ordre indiqué sur le schéma. Torque: 13,5 N·m {138 kgf·cm, 10 ft·lbf} |
|
3. BRANCHER LA DURITE DE REFROIDISSEUR D'HUILE DE BOITE DE VITESSES N° 1
(a) Brancher la durite de refroidisseur d'huile de boîte de vitesses n° 1 sur le refroidisseur d'huile et faire glisser l'agrafe pour la fixer.
REMARQUE:
- Aligner chaque repère peint avec la durite de refroidisseur d'huile de boîte de vitesses n° 1 avec celui du refroidisseur d'huile.
- Introduire complètement la durite de refroidisseur d'huile de boîte de vitesses n° 1 sur la 2ème nervure de chaque tuyau de refroidisseur d'huile.
4. BRANCHER LA DURITE DE REFROIDISSEUR D'HUILE DE BOITE DE VITESSES N° 2
(a) Brancher la durite de refroidisseur d'huile de boîte de vitesses n° 2 sur le refroidisseur d'huile et faire glisser l'agrafe pour la fixer.
REMARQUE:
- Aligner chaque repère peint avec la durite de refroidisseur d'huile de boîte de vitesses n° 2 avec celui du refroidisseur d'huile.
- Introduire complètement la durite de refroidisseur d'huile de boîte de vitesses n° 2 sur la 2ème nervure de chaque tuyau de refroidisseur d'huile.
5. BRANCHER LA DURITE DE DERIVATION D'EAU N° 3
(a) Brancher la durite de dérivation d'eau n° 3 sur le refroidisseur d'huile et faire coulisser l'agrafe pour la fixer.
REMARQUE:
- Aligner chaque repère peint de durite de dérivation d'eau n° 3 avec ceux du refroidisseur d'huile.
- Introduire complètement la durite de dérivation d'eau n° 3 jusqu'à la 2ème nervure de chaque tuyau de refroidisseur d'huile.
6. BRANCHER LA DURITE DE DERIVATION D'EAU N° 5
(a) Brancher la durite de dérivation d'eau n° 5 sur le refroidisseur d'huile et faire coulisser l'agrafe pour la fixer.
REMARQUE:
- Aligner chaque repère peint de durite de dérivation d'eau n° 5 avec ceux du refroidisseur d'huile.
- Introduire complètement la durite de dérivation d'eau n° 5 jusqu'à la 2ème nervure de chaque tuyau de refroidisseur d'huile.
7. REPOSER LE SOUS-ENSEMBLE DE BOITIER D'EPURATEUR D'AIR
Cliquer ici .gif)
8. REPOSER LE COUVERCLE D'EPURATEUR D'AIR AVEC DURITE D'EPURATEUR D'AIR
Cliquer ici
9. REPOSER L'ENTREE D'EPURATEUR D'AIR N° 1
Cliquer ici
10. REPOSER LE CACHE DE RADIATEUR
Cliquer ici
11. AJOUTER DU LIQUIDE DE REFROIDISSEMENT DU MOTEUR
Cliquer ici
12. RECHERCHER UNE FUITE EVENTUELLE DE LIQUIDE DE REFROIDISSEMENT
Cliquer ici
13. AJOUTER DU LIQUIDE DE BOITE-PONT A VARIATION CONTINUE
Cliquer ici
14. REPOSER LE CACHE-SOUPAPES N° 2
Cliquer ici
15. REPOSER LE SABOT DE PROTECTION DU MOTEUR ARRIERE GAUCHE
Cliquer ici
16. REPOSER LE SABOT DE PROTECTION DE MOTEUR N° 1
Cliquer ici
