DESCRIPTION
Il s'agit du circuit d'alimentation électrique du DCM (émetteur-récepteur télématique).
SCHEMA DE CABLAGE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE:
Vérifier les fusibles pour les circuits liés à ce système avant d'effectuer la procédure suivante.
PROCEDURE
1. |
VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (DCM (EMETTEUR-RECEPTEUR TELEMATIQUE) - BATTERIE ET MASSE) |

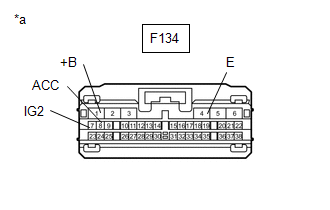

(a) Débrancher le connecteur F134 du DCM (émetteur-récepteur télématique). |
|
(b) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
Branchement du tester |
Condition |
Condition spécifiée |
---|---|---|
F134-4 (E) - Masse de carrosserie |
En permanence |
En dessous de 1 Ω |
(c) Mesurer la tension en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Tension standard:
Branchement du tester |
Condition |
Condition spécifiée |
---|---|---|
F134-1 (+B) - F134-4 (E) |
En permanence |
11 Ã 14 V |
F134-7 (IG2) - F134-4 (E) |
Contacteur d'allumage en position ON |
11 Ã 14 V |
F134-8 (ACC) - F134-4 (E) |
Contacteur d'allumage en position ACC |
11 Ã 14 V |
OK | ![]() |
PASSER A L'ORGANE INCRIMINE SUIVANT INDIQUE DANS LE TABLEAU DES SYMPTOMES DE PROBLEMES |
INCORRECT | ![]() |
REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR |
