PIECES CONSTITUTIVES

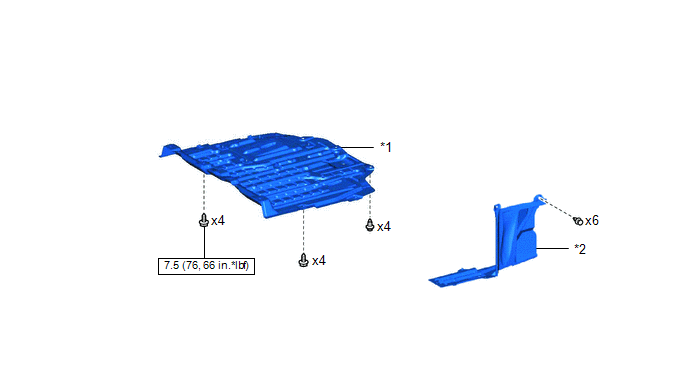

SCHEMA
*1 |
SABOT DE PROTECTION DU MOTEUR N° 1 |
*2 |
SABOT DE PROTECTION DU MOTEUR ARRIERE GAUCHE |
![]() |
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
- |
- |

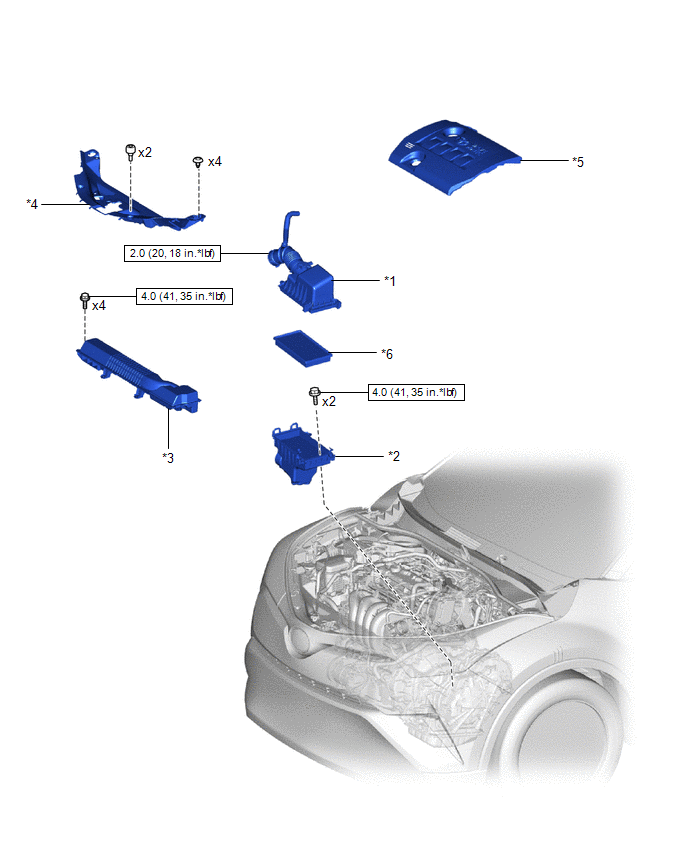

SCHEMA
*1 |
COUVERCLE D'EPURATEUR D'AIR AVEC DURITE D'EPURATEUR D'AIR |
*2 |
SOUS-ENSEMBLE DE BOITIER D'EPURATEUR D'AIR |
*3 |
ENTREE D'EPURATEUR D'AIR N° 1 |
*4 |
CACHE-SOUPAPES N° 2 |
*5 |
CACHE DE RADIATEUR |
*6 |
SOUS-ENSEMBLE D'ELEMENT DE FILTRE D'EPURATEUR D'AIR |
![]() |
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
- |
- |

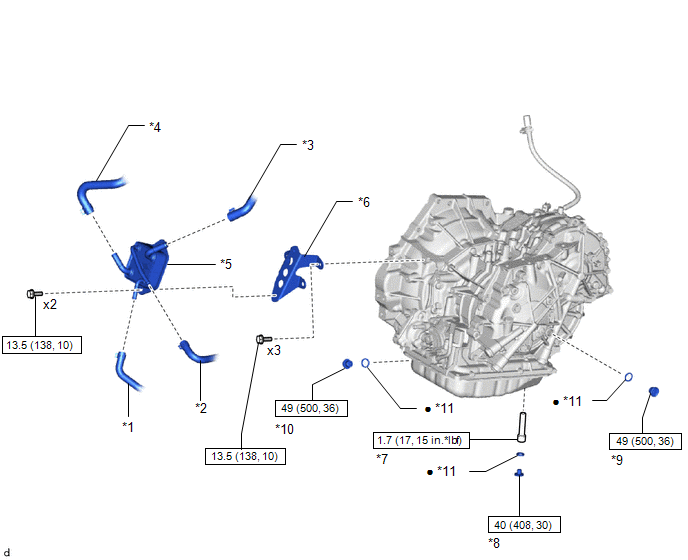

SCHEMA
*1 |
DURITE DE REFROIDISSEUR D'HUILE DE BOITE DE VITESSES N° 1 |
*2 |
DURITE DE REFROIDISSEUR D'HUILE DE BOITE DE VITESSES N° 2 |
*3 |
DURITE DE DERIVATION D'EAU N° 3 |
*4 |
DURITE DE DERIVATION D'EAU N° 5 |
*5 |
REFROIDISSEUR D'HUILE |
*6 |
SUPPORT DE REFROIDISSEUR D'HUILE DE BOITE DE VITESSES |
*7 |
TUYAU DE REMPLISSAGE D'HUILE DE BOITE DE VITESSES N° 1 |
*8 |
BOUCHON DE TROP-PLEIN |
*9 |
BOUCHON DE REMPLISSAGE |
*10 |
BOUCHON DE VIDANGE |
*11 |
JOINT D'ETANCHEITE |
- |
- |
![]() |
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
● |
Pièce non réutilisable |
