Toyota CH-R Revue Technique: Depose

Toyota CH-R Revue Technique / K114 Boite De Vitesses A Variation Continue / Refroidisseur D'huile / Depose

DEPOSE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées une fois que les pièces ont été déposées, reposées, ou remplacées lors de la dépose/repose du refroidisseur d'huile sont indiquées ci-dessous.

Procédure nécessaire après le remplacement/la dépose/la repose des pièces

Pièce de remplacement ou procédure	Procédure nécessaire	Effet/qui ne fonctionne pas une fois effectué	Lien
Remplacement du liquide CVT	Réinitialisation d'estimation de dégradation thermique d'ATF	La valeur de l'élément de la Data List "ATF Thermal Degradation Estimate" n'est pas estimée correctement

PROCEDURE

1. DEPOSER LE SABOT DE PROTECTION DE MOTEUR N° 1

Cliquer ici

2. DEPOSER LE SABOT DE PROTECTION ARRIERE GAUCHE DU MOTEUR

Cliquer ici

3. VIDANGER LE LIQUIDE DE BOITE-PONT A VARIATION CONTINUE

Cliquer ici

4. VIDANGER LE LIQUIDE DE REFROIDISSEMENT DU MOTEUR

Cliquer ici

5. DEPOSER LE CACHE-SOUPAPES N° 2

Cliquer ici

6. DEPOSER LE CACHE DE RADIATEUR

Cliquer ici

7. DEPOSER L'ENTREE D'EPURATEUR D'AIR N° 1

Cliquer ici

8. DEPOSER LE COUVERCLE D'EPURATEUR D'AIR AVEC DURITE D'EPURATEUR D'AIR

Cliquer ici

9. DEPOSER LE SOUS-ENSEMBLE DE BOITIER D'EPURATEUR D'AIR

Cliquer ici

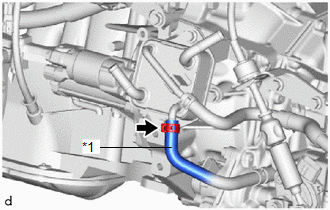

10. DEBRANCHER LA DURITE DE DERIVATION D'EAU N° 3

(a) Faire coulisser l'agrafe et débrancher la durite de dérivation d'eau n° 3 du refroidisseur d'huile.

*1	Durite de dérivation d'eau n° 3

11. DEBRANCHER LA DURITE DE DERIVATION D'EAU N° 5

(a) Faire coulisser l'agrafe et débrancher la durite de dérivation d'eau n° 5 du refroidisseur d'huile.

*1	Durite de dérivation d'eau n° 5

12. DEBRANCHER LA DURITE DE REFROIDISSEUR D'HUILE DE BOITE DE VITESSES N° 1

(a) Faire glisser l'agrafe et débrancher la durite de refroidisseur d'huile de boîte de vitesses n° 1 du refroidisseur d'huile.

*1	Durite de refroidisseur d'huile de boîte de vitesses n° 1

13. DEBRANCHER LA DURITE DE REFROIDISSEUR D'HUILE DE BOITE DE VITESSES N° 2

(a) Faire glisser l'agrafe et débrancher la durite de refroidisseur d'huile de boîte de vitesses n° 2 du refroidisseur d'huile.

*1	Durite de refroidisseur d'huile de boîte de vitesses n° 2

14. DEPOSER LE REFROIDISSEUR D'HUILE

(a) Déposer les 2 boulons et le refroidisseur d'huile du support de refroidisseur d'huile de boîte de vitesses.

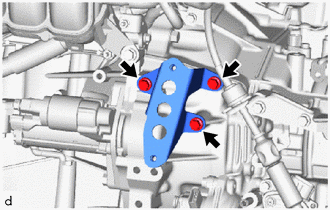

15. DEPOSER LE SUPPORT DE REFROIDISSEUR D'HUILE DE BOITE DE VITESSES

(a) Déposer les 3 boulons et le support de refroidisseur d'huile de boîte de vitesses de l'ensemble de boîte-pont à variation continue.

Repose

REPOSE PROCEDURE 1. REPOSER LE SUPPORT DE REFROIDISSEUR D'HUILE DE BOITE DE VITESSES (a) Reposer le support de refroidisseur d'huile de boîte de vitesses sur l'ensemble ...
