Toyota CH-R Revue Technique: Montre De Bord

Toyota CH-R Revue Technique / Compteurs / Jauges / Affichage / Montre De Bord

Pieces Constitutives

PIECES CONSTITUTIVES

SCHEMA

*A

sans affichage

-

-

*1

ENSEMBLE DE MONTRE DE BORD

*2

SOUS-ENSEMBLE DE PANNEAU DE FINITION CENTRAL DU COMBINE D'INSTRUMENTS

SCHEMA

*A

avec affichage

-

-

*1

ENSEMBLE DE MONTRE DE BORD

-

-

Depose

DEPOSE

PROCEDURE

1. DEPOSER LE SOUS-ENSEMBLE DE PANNEAU DE FINITION CENTRAL DE COMBINE D'INSTRUMENTS (sans affichage)

Cliquer ici

2. DEPOSER L'ENSEMBLE DE RECEPTEUR DE RADIO ET D'AFFICHAGE AVEC SUPPORT (avec affichage)

Cliquer ici

3. DEPOSER L'ENSEMBLE DE MONTRE DE BORD

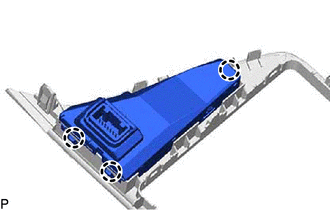

(a) A l'aide d'un tournevis dont la pointe a été préalablement entourée de ruban adhésif de protection, libérer les griffes pour déposer l'ensemble de montre de bord.

*a

Ruban adhésif de protection

Repose

REPOSE

PROCEDURE

1. REPOSER L'ENSEMBLE DE MONTRE DE BORD

(a) Engager les griffes pour reposer l'ensemble de montre de bord.

2. REPOSER LE SOUS-ENSEMBLE DE PANNEAU DE FINITION CENTRAL DE COMBINE D'INSTRUMENTS (sans affichage)

Cliquer ici

3. REPOSER L'ENSEMBLE DE RECEPTEUR DE RADIO ET D'AFFICHAGE AVEC SUPPORT (avec affichage)

Cliquer ici

    Remontage
    REMONTAGE MESURE DE PRECAUTION / REMARQUE / CONSEIL REMARQUE: Lors du retrait et de la repose de la vitre du combiné d'instruments, veiller à ne pas toucher l'écran d'aff ...
