RHEOSTAT DE COMMANDE D'ECLAIRAGE

-

-

Verification

VERIFICATION

PROCEDURE

1. VERIFIER LE RHEOSTAT DE COMMANDE D'ECLAIRAGE

(a) Vérifier le rhéostat de commande d'éclairage.

(1) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester

Position du contacteur

Condition spécifiée

7 (T) - 1 (E)

En permanence

8 à 12 kΩ

3 (RV) - 1 (E)

Bouton tourné complètement vers le haut

8 à 12 kΩ

3 (RV) - 1 (E)

Bouton tourné complètement vers le bas

En dessous de 50 Ω

3 (RV) - 1 (E)

Bouton tourné de la position complètement vers le haut à la position complètement vers le bas

8 à 12 kΩ → En dessous de 50 Ω

Si le résultat n'est pas conforme aux spécifications, remplacer le rhéostat de commande d'éclairage.

*a

Pièce constitutive sans faisceau de câbles branché

(rhéostat de commande d'éclairage)

*b

Bouton

(b) Vérifier le contacteur de désactivation TAIL.

CONSEIL:

Le contacteur de désactivation TAIL est intégré au rhéostat de commande d'éclairage.

(1) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester

Position du contacteur

Condition spécifiée

7 (T) - 5 (TC)

Bouton tourné complètement vers le haut

(condition de désactivation TAIL)

10 kΩ minimum

7 (T) - 5 (TC)

Bouton non tourné complètement vers le haut

En dessous de 1 Ω

Si le résultat n'est pas conforme aux spécifications, remplacer le rhéostat de commande d'éclairage.

*a

(rhéostat de commande d'éclairage)

Pièce constitutive sans faisceau de câbles branché

*b

Bouton

Depose

DEPOSE

PROCEDURE

1. DEPOSER LE CACHE D'OUVERTURE DE BOITE A FUSIBLES

Cliquer ici

2. DEPOSER LE RHEOSTAT DE COMMANDE D'ECLAIRAGE

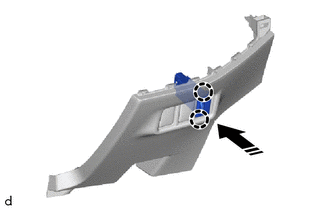

(a) Libérer les griffes pour déposer le rhéostat de commande d'éclairage, comme indiqué sur le schéma.

Déposer dans ce sens

Repose

REPOSE

PROCEDURE

1. REPOSER LE RHEOSTAT DE COMMANDE D'ECLAIRAGE

(a) Engager les griffes pour reposer le rhéostat de commande d'éclairage, comme indiqué sur le schéma.

Poser dans ce sens

2. REPOSER LE CACHE D'OUVERTURE DE BOITE A FUSIBLES

Cliquer ici
