Toyota CH-R Revue Technique: Commande De Chauffage De Siege
Pieces Constitutives
PIECES CONSTITUTIVES

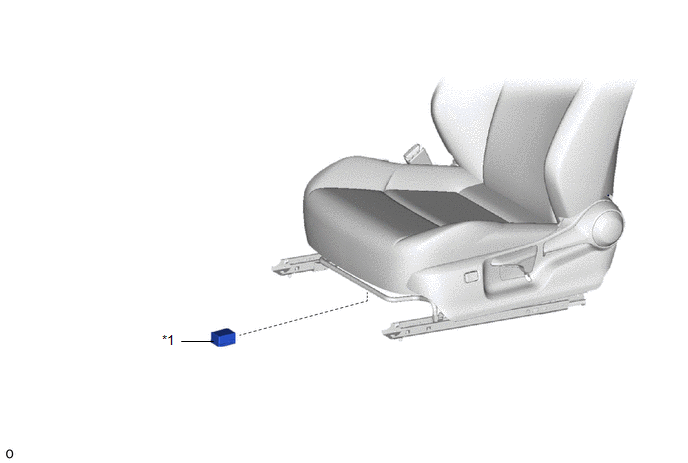

SCHEMA
|
*1 |
SOUS-ENSEMBLE DE COMMANDE DE CHAUFFAGE DE SIEGE |
- |
- |
Depose
DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées une fois que les pièces ont été déposées, reposées ou remplacées lors de la dépose/repose du sous-ensemble de commande de chauffage de siège sont indiquées ci-dessous.
Procédure nécessaire après le remplacement/la dépose/la repose des pièces|
Pièce de remplacement ou procédure |
Procédure nécessaire |
Effet/qui ne fonctionne pas une fois effectué |
Lien |
|---|---|---|---|
|
Débrancher le câble de la borne négative de la batterie. |
Initialiser la serrure de la porte de coffre |
Système de verrouillage centralisé des portes |
|
|
Mémoriser l'angle mort de braquage |
Système d'alerte de sortie de bande de circulation (avec commande de direction) |
|
|
|
Système de sécurité préventive |
ATTENTION:
- Veiller à lire attentivement les Mesures de précaution avant de procéder
à l'entretien.
.png)
Cliquer ici
.gif)
- Porter des gants de protection. Les zones pointues des pièces peuvent blesser les mains.
CONSEIL:
- Procéder de la même manière pour les côtés conducteur et passager avant.
- La procédure ci-dessous concerne le côté conducteur.
PROCEDURE
1. DEPOSER L'ENSEMBLE DE SIEGE AVANT
Cliquer ici
2. DEPOSER LE SOUS-ENSEMBLE DE COMMANDE DE CHAUFFAGE DE SIEGE
|

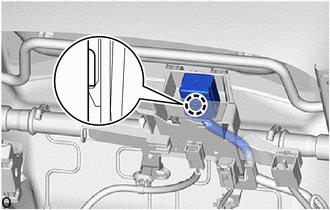

(a) Libérer la griffe pour détacher le sous-ensemble de commande de chauffage de siège. |
|
|

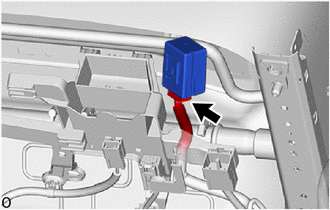

(b) Débrancher le connecteur pour déposer le sous-ensemble de commande de chauffage de siège. |
|
Repose
REPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
ATTENTION:
- Veiller à lire attentivement les Mesures de précaution avant de procéder
à l'entretien.
.png)
Cliquer ici
.gif)
- Porter des gants de protection. Les zones pointues des pièces peuvent blesser les mains.
CONSEIL:
- Procéder de la même manière pour les côtés conducteur et passager avant.
- La procédure ci-dessous concerne le côté conducteur.
PROCEDURE
1. REPOSER LE SOUS-ENSEMBLE DE COMMANDE DE CHAUFFAGE DE SIEGE
(a) Brancher le connecteur.
|
(b) Engager la griffe pour reposer le sous-ensemble de commande de chauffage de siège. |
|
.png)
2. REPOSER L'ENSEMBLE DE SIEGE AVANT
Cliquer ici
Repose
REPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
ATTENTION:
Veiller à lire attentivement les Mesures de précaution avant de procéder
à l'entretien.
Cliquer ici
...
