DESCRIPTION

Lorsque le contacteur d'allumage est en position ON, l'ensemble de combiné d'instruments commande l'état du siège du passager avant et de l'ensemble de sangle intérieure de ceinture de sécurité avant (siège du passager avant) et si le siège du passager avant est occupé. Si la ceinture de sécurité du passager avant n'est pas bouclée, le témoin d'avertissement de ceinture de sécurité de l'ensemble de combiné d'instruments clignote. Si la ceinture de sécurité est bouclée, le témoin de rappel s'éteint.

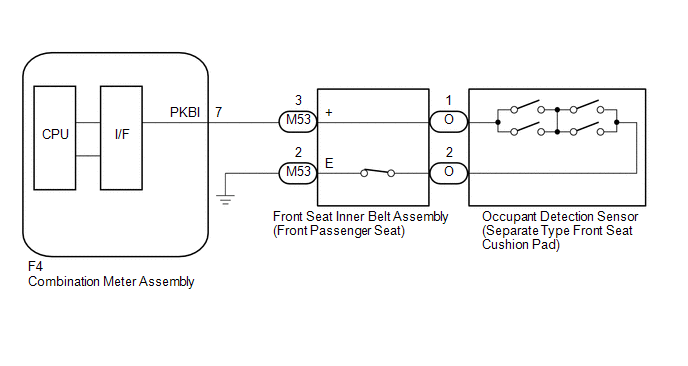

SCHEMA DE CABLAGE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

REMARQUE:

En cas de remplacement de l'ensemble de combiné d'instruments, il convient de remplacer l'ensemble par une pièce neuve. Si un ensemble de combiné d'instruments qui a été posé sur un autre véhicule est utilisé, les informations enregistrées ne correspondent pas aux informations transmises par le véhicule et il est possible qu'un DTC soit enregistré.

CONSEIL:

Le témoin d'avertissement de rappel de ceinture de sécurité situé sur l'ensemble de combiné d'instruments est utilisé pour le siège du conducteur et le siège du passager avant. Commencer par s'assurer que le fonctionnement du témoin de rappel de ceinture de sécurité est normal.
Cliquer ici
Si le témoin d'avertissement de rappel de ceinture de sécurité ne fonctionne pas pour le siège du conducteur et du passager avant, remplacer l'ensemble de combiné d'instruments.
Cliquer ici

PROCEDURE

1.	RELEVER LA VALEUR A L'AIDE DU TECHSTREAM (P-SEATBELT BUCKLE SW)

(a) Brancher le Techstream sur le DLC3.

(b) Mettre le contacteur d'allumage en position ON.

(d) Sélectionner les menus suivants: Body Electrical / Combination Meter / Data List.

(e) Relever la Data List en suivant les indications du Techstream.

Body Electrical > Combination Meter > Data List

Affichage du tester	Objet de la mesure	Plage	Condition normale	Note de diagnostic
P-Seatbelt Buckle SW	Signal de contacteur de boucle de ceinture de sécurité du passager avant	ON ou OFF	ON: Ceinture de sécurité du passager avant débouclée OFF: Ceinture de sécurité côté passager avant attachée	Effectuer la vérification une fois assis sur le siège côté passager avant.

Affichage du tester

Objet de la mesure

Plage

Condition normale

Note de diagnostic

P-Seatbelt Buckle SW

Signal de contacteur de boucle de ceinture de sécurité du passager avant

ON ou OFF

ON: Ceinture de sécurité du passager avant débouclée

OFF: Ceinture de sécurité côté passager avant attachée

Effectuer la vérification une fois assis sur le siège côté passager avant.

Body Electrical > Combination Meter > Data List

Affichage du tester
P-Seatbelt Buckle SW

Résultat:

Résultat	Passer au point
ON ou OFF s'affiche sur l'écran du Techstream en fonction de la condition de la ceinture de sécurité côté passager avant et condition du siège du passager avant (occupé ou inoccupé).	A
ON ou OFF ne s'affiche pas sur l'écran du Techstream normalement en fonction de la condition de la ceinture de sécurité côté passager avant	B

REMPLACER L'ENSEMBLE DE COMBINE D'INSTRUMENTS

2.	VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ENSEMBLE DE SANGLE INTERIEURE DE CEINTURE DE SECURITE AVANT (SIEGE DU PASSAGER AVANT) - ENSEMBLE DE COMBINE D'INSTRUMENTS ET MASSE DE CARROSSERIE)

(a) Débrancher le connecteur de l'ensemble du combiné d'instruments F4.

(b) M53 débrancher l'ensemble de sangle intérieure de ceinture de sécurité de siège avant (siège du passager avant) du connecteur.

Résistance standard:

Branchement du tester	Condition	Condition spécifiée
F4-7 (PKBI) - M53-3 (+)	En permanence	En dessous de 1 Ω
F4-7 (PKBI) ou M53-3 (+) - Masse de carrosserie	En permanence	10 kΩ minimum
M53-2 (E) - Masse de carrosserie	En permanence	En dessous de 1 Ω

INCORRECT

REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR

3.	VERIFIER L'ENSEMBLE DE SANGLE INTERIEURE DE CEINTURE DE SECURITE AVANT (SIEGE DU PASSAGER AVANT)

(a) Déposer l'ensemble de sangle intérieure de ceinture de sécurité avant (siège du passager avant).

Cliquer ici

(b) Vérifier l'ensemble de sangle intérieure de ceinture de sécurité de siège avant (siège du passager avant).

Cliquer ici

INCORRECT

REMPLACER L'ENSEMBLE DE SANGLE INTERIEURE DE CEINTURE DE SECURITE AVANT (SIEGE DU PASSAGER AVANT)

4.	VERIFIER LE REMBOURRAGE D'ASSISE DE SIEGE AVANT DE TYPE SEPARE (CAPTEUR DE DETECTION D'OCCUPANT)

(a) Déposer le rembourrage d'assise de siège avant de type séparé (capteur de détection d'occupant).

Cliquer ici

(b) Vérifier le rembourrage d'assise de siège avant de type séparé (capteur de détection d'occupant).

Cliquer ici

REMPLACER L'ENSEMBLE DE COMBINE D'INSTRUMENTS

INCORRECT

REMPLACER LE REMBOURRAGE D'ASSISE DE SIEGE AVANT DE TYPE SEPARE (CAPTEUR DE DETECTION D'OCCUPANT)
