DESCRIPTION
Conformément au contrôle du courant effectué par l'ECM, l'électrovanne de changement de vitesse SLP contrôle la pression de la poulie la primaire en fonction du rapport de pignon requis pour effectuer les changements de rapport de pignon.
|

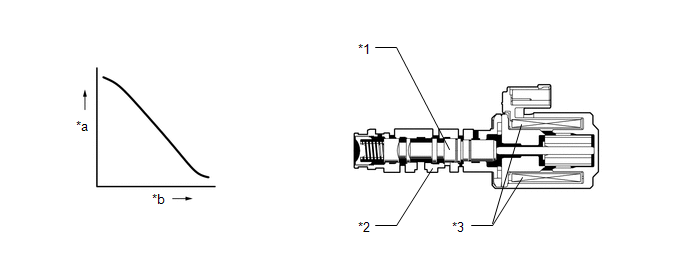

*1 |
Distributeur à tiroir cylindrique |
*2 |
Manchon |
|
*3 |
Bobine de solénoïde |
- |
- |
|
*a |
Pression hydraulique |
*b |
Courant vers le solénoïde |
|
N° de DTC |
Objet de la détection |
Condition de détection du DTC |
Organe incriminé |
MIL |
Mémoire |
|---|---|---|---|---|---|
|
P2822 |
Problème électrique de l'électrovanne "J" de commande de pression (électrovanne de changement de vitesse SLP) |
Pendant que le véhicule roule, une coupure ou un court-circuit est détecté dans le circuit SLP de l'électrovanne de changement de vitesse pendant 1 seconde minimum (logique de détection à 1 cycle(s)). |
|
S'active |
DTC enregistré |
DESCRIPTION DU CONTROLE
Ce DTC indique une coupure ou un court-circuit dans le circuit de l'électrovanne de changement de vitesse SLP. En cas de coupure ou de court-circuit dans le circuit de l'électrovanne de changement de vitesse SLP, l'ECM détecte le dysfonctionnement, allume le MIL et enregistre ce DTC.
PROCEDURE DE CONTROLE
|
DTC correspondants |
P2822: Electrovanne de commande de pression (électrovanne de changement de vitesse SLP) / Vérification de plage |
|
Capteurs / Pièces constitutives requis |
Ensemble de boîte-pont à variation continue (Electrovanne de changement de vitesse SLP) |
|
Fréquence de fonctionnement |
En permanence |
|
Conditions de durée |
1 seconde |
|
Fonctionnement MIL |
Immédiatement |
|
Séquence de fonctionnement |
Néant |
CONDITIONS TYPIQUES D'ACTIVATION
Tous|
Etat de coupure de courant de l'électrovanne |
Pas de coupure |
|
Tension de la batterie |
8 V minimum |
|
Temps écoulé une fois que la tension de la batterie est d'au moins 8 V |
0,5 seconde minimum |
|
Blocage d'écriture |
autorisé |
|
Temps écoulé depuis passage du statut d'écriture d'interdiction à autorisation |
0,5 seconde minimum |
|
Contacteur d'allumage |
ON |
|
Temps écoulé après avoir passé le contacteur d'allumage de la position OFF à la position ON |
0,5 seconde minimum |
|
Démarreur |
OFF |
|
Temps écoulé depuis que le démarreur est passé de la position ON à la position OFF |
0,5 seconde minimum |
|
Une des conditions suivantes se vérifie: |
- |
|
a. Tension de la batterie |
12 V minimum |
|
b. Toutes les conditions suivantes sont remplies: |
- |
|
Tension de la batterie |
10 V minimum et inférieure à 12 V |
|
Courant cible |
En dessous de 0,75 A |
|
Courant cible |
0,25 A minimum |
SEUILS DE DYSFONCTIONNEMENT TYPIQUES
Condition (A):|
Cycle de service de sortie |
100 % minimum |
|
Cycle de service de sortie |
0 % maximum |
PLAGE DE FONCTIONNEMENT DE LA PIECE CONSTITUTIVE
|
Cycle de service de sortie |
Au-dessus de 0 % et en dessous de 100 % |

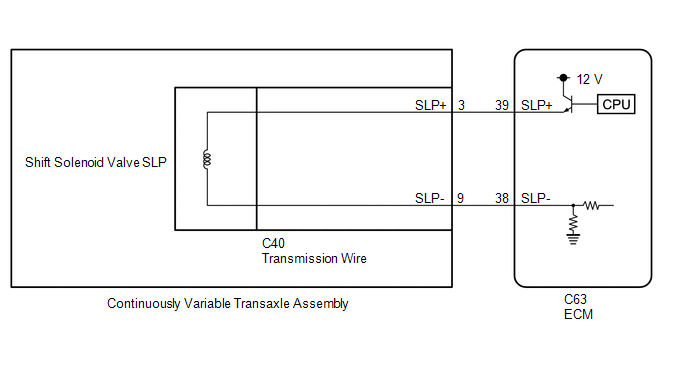

SCHEMA DE CABLAGE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE:
Cliquer ici
Cliquer ici
Cliquer ici
CONSEIL:
Après avoir effectué la réparation, effacer les DTC et effectuer la procédure suivante pour s'assurer que les DTC ne sont pas émis.
Cliquer ici
Cliquer ici
PROCEDURE
|
1. |
VERIFIER LE CABLE DE BOITE DE VITESSES (ELECTROVANNE DE CHANGEMENT DE VITESSE SLP) |
|
(a) Débrancher le connecteur C40 du câble de boîte de vitesses. |
|
(b) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
|
Branchement du tester |
Condition |
Condition spécifiée |
|---|---|---|
|

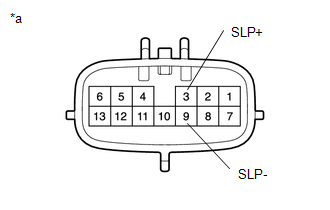

3 (SLP+) - 9 (SLP-) |
20°C (68°F) |
5,0 à 5,6 Ω |
|
3 (SLP+) - Masse de carrosserie et autres bornes |
En permanence |
10 kΩ minimum |
|
9 (SLP-) - Masse de carrosserie et autres bornes |
En permanence |
10 kΩ minimum |
| INCORRECT | |
PASSER AU POINT 4 |
|
|
2. |
VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (CABLE DE BOITE DE VITESSES - ECM) |
|
(a) Débrancher le connecteur d'ECM. |
|
(b) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
|
Branchement du tester |
Condition |
Condition spécifiée |
|---|---|---|
|

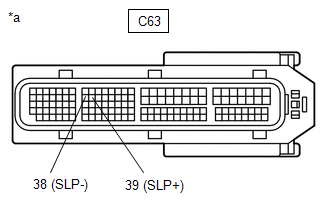

C63-39 (SLP+) - C63-38 (SLP-) |
20°C (68°F) |
5,0 à 5,6 Ω |
|
C63-39 (SLP+) - Masse de carrosserie et autres bornes |
En permanence |
10 kΩ minimum |
|
C63-38 (SLP-) - Masse de carrosserie et autres bornes |
En permanence |
10 kΩ minimum |
| INCORRECT | |
REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR (CABLE DE BOITE DE VITESSES - ECM) |
|
|
3. |
REMPLACER L'ECM |
(a) Remplacer l'ECM.
Cliquer ici
| SUIVANT | |
EFFECTUER L'INITIALISATION |
|
4. |
REMPLACER L'ENSEMBLE DE BOITE-PONT A VARIATION CONTINUE |
(a) Remplacer l'ensemble de boîte-pont à variation continue.
Cliquer ici
Cliquer ici
| SUIVANT | |
EFFECTUER L'INITIALISATION |
