Toyota CH-R Revue Technique: Tension faible dans le circuit de commande "G" de l'électrovanne de changement de vitesse (électrovanne de changement de vitesse SC) (P099B,P099C)

Toyota CH-R Revue Technique / K114 Boite De Vitesses A Variation Continue / Systeme De Boite-pont A Variation Continue / Tension faible dans le circuit de commande "G" de l'électrovanne de changement de vitesse (électrovanne de changement de vitesse SC) (P099B,P099C)

DESCRIPTION

En se basant sur le signal reçu par l'électrovanne de changement de vitesse SC, l'ECM utilise l'électrovanne de changement de vitesse SLU pour contrôler la pression de l'embrayage de marche avant et de marche arrière

En cas de coupure ou de court-circuit dans le circuit d'électrovanne de changement de vitesse SC, l'ECM cesse d'envoyer du courant à l'électrovanne de changement de vitesse défectueuse.

N° de DTC

Objet de la détection

Condition de détection du DTC

Organe incriminé

MIL

Mémoire

P099B

Tension faible dans le circuit de commande "G" de l'électrovanne de changement de vitesse (électrovanne de changement de vitesse SC)

Pendant que le véhicule roule, un court-circuit est détecté dans le circuit de l'électrovanne de changement de vitesse SC pendant 3 secondes (logique de détection à 1 cycle(s)).

  • Faisceau de câbles ou connecteur
  • Ensemble de boîte-pont à variation continue (électrovanne de changement de vitesse SC)
  • ECM

S'active

DTC enregistré

P099C

Tension élevée dans le circuit de commande "G" de l'électrovanne de changement de vitesse (électrovanne de changement de vitesse SC)

Pendant que le véhicule roule, une coupure est détectée dans le circuit de l'électrovanne de changement de vitesse SC pendant 0,5 seconde (logique de détection à 1 cycle(s)).

  • Faisceau de câbles ou connecteur
  • Ensemble de boîte-pont à variation continue (électrovanne de changement de vitesse SC)
  • ECM

S'active

DTC enregistré

DESCRIPTION DU CONTROLE

Ces DTC indiquent la présence d'une coupure ou d'un court-circuit dans le circuit de l'électrovanne de changement de vitesse SC. En cas de coupure ou de court-circuit dans le circuit de l'électrovanne de changement de vitesse SC, l'ECM détecte le dysfonctionnement, allume le MIL et enregistre un DTC.

PROCEDURE DE CONTROLE

DTC correspondants

P099B: Electrovanne de changement de vitesse SC/Vérification de plage

P099C: Electrovanne de changement de vitesse SC/Vérification de plage

Capteurs / Pièces constitutives requis

Ensemble de boîte-pont à variation continue

(Electrovanne de changement de vitesse SC)

Fréquence de fonctionnement

En permanence

Conditions de durée

1 fois

Fonctionnement MIL

Immédiatement

Séquence de fonctionnement

Néant

CONDITIONS TYPIQUES D'ACTIVATION

Tous

Tension de la batterie

8 V minimum

Temps écoulé une fois que la tension de la batterie est d'au moins 8 V

0,5 seconde minimum

Blocage d'écriture

autorisé

Temps écoulé depuis passage du statut d'écriture d'interdiction à autorisation

0,5 seconde minimum

Contacteur d'allumage

ON

Temps écoulé après avoir passé le contacteur d'allumage de la position OFF à la position ON

0,5 seconde minimum

Démarreur

OFF

Temps écoulé depuis que le démarreur est passé de la position ON à la position OFF

0,5 seconde minimum

SEUILS DE DYSFONCTIONNEMENT TYPIQUES

P099B:

Toutes les conditions suivantes sont remplies:

3 secondes minimum

De la commande à l'électrovanne

ON

Temps écoulé depuis que l'électrovanne est passée de la position ON à la position OFF

0,008192 seconde minimum

Niveau de tension de borne d'électrovanne (électrovanne de changement de vitesse SC)

Faible

P099C:

Toutes les conditions suivantes sont remplies:

0,5 seconde minimum

De la commande à l'électrovanne

OFF

Temps écoulé depuis que l'électrovanne est passée de la position ON à la position OFF

0,008192 seconde minimum

Niveau de tension de borne d'électrovanne (électrovanne de changement de vitesse SC)

Elevé(e)

PLAGE DE FONCTIONNEMENT DE LA PIECE CONSTITUTIVE

Electrovanne de changement de vitesse SC

Résistance: 11 à 15 Ω à 20°C (68°F)

SCHEMA DE CABLAGE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

REMARQUE:

  • Effectuer l'initialisation après avoir remplacé toute pièce liée au système de boîte-pont à variation continue.

    Cliquer ici

  • S'assurer qu'aucun DTC n'est enregistré après l'exécution de l'initialisation.

    Cliquer ici

  • Effectuer le cycle de détection universel pour effacer les DTC permanents.

    Cliquer ici

CONSEIL:

Après avoir effectué la réparation, effacer les DTC et effectuer la procédure suivante pour s'assurer que les DTC ne sont pas émis.

  1. Conduire le véhicule et vérifier les conditions de blocage et de déblocage en fonction des conditions de l'essai sur route.

    Cliquer ici

  2. Vérifier si d'autres DTC sont émis.

    Cliquer ici

PROCEDURE

1.

VERIFIER LE CABLE DE BOITE DE VITESSES (ELECTROVANNE DE CHANGEMENT DE VITESSE SC)

(a) Débrancher le connecteur C40 du câble de boîte de vitesses.

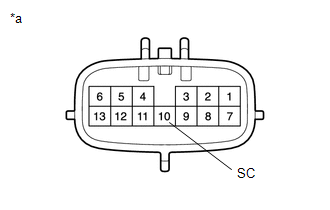

*a

Pièce constitutive sans faisceau de câbles branché

(câble de boîte de vitesses)

(b) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

10 (SC) - Masse de carrosserie

20°C (68°F)

11 à 15 Ω

INCORRECT

PASSER AU POINT 4

OK

2.

VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (CABLE DE BOITE DE VITESSES - ECM)

(a) Débrancher le connecteur d'ECM.

*a

Vue avant du connecteur côté faisceau de câbles

(vers l'ECM)

(b) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

C63-41 (SC) - Masse de carrosserie

20°C (68°F)

11 à 15 Ω

INCORRECT

REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR (CABLE DE BOITE DE VITESSES - ECM)

OK

3.

REMPLACER ECM

(a) Remplacer l'ECM.

Cliquer ici

SUIVANT

EFFECTUER L'INITIALISATION

4.

REMPLACER L'ENSEMBLE DE BOITE-PONT A VARIATION CONTINUE

(a) Remplacer l'ensemble de boîte-pont à variation continue.

  • Sans l'utilisation du pont de support du moteur

    Cliquer ici

  • Avec l'utilisation du pont de support du moteur

    Cliquer ici

SUIVANT

EFFECTUER L'INITIALISATION
