Toyota CH-R Revue Technique: Court-circuit en GND dans l'indicateur de rétroviseur extérieur (maître) (C1AB2)

Toyota CH-R Revue Technique / Aide Au Stationnement / Systeme De Moniteur / Systeme De Controle D'angle Mort / Court-circuit en GND dans l'indicateur de rétroviseur extérieur (maître) (C1AB2)

DESCRIPTION

Ce DTC est enregistré lorsque le capteur de moniteur d'angle mort gauche (maître) détecte la présence d'un court-circuit à la masse dans l'indicateur de rétroviseur extérieur gauche.

N° de DTC

Objet de la détection

Condition de détection du DTC

Organe incriminé

C1AB2

Court-circuit en GND dans l'indicateur de rétroviseur extérieur (maître)

Les deux conditions suivantes se vérifient:
  • Le système de contrôle d'angle mort est en position ON
  • Le courant qui est transmis du capteur de moniteur d'angle mort vers l'indicateur est supérieur au niveau spécifié pendant un laps de temps imparti
  • Rétroviseur extérieur gauche
  • Ensemble de rétroviseur extérieur gauche
  • Faisceau de câbles ou connecteur
  • Capteur de moniteur d'angle mort gauche (principal)

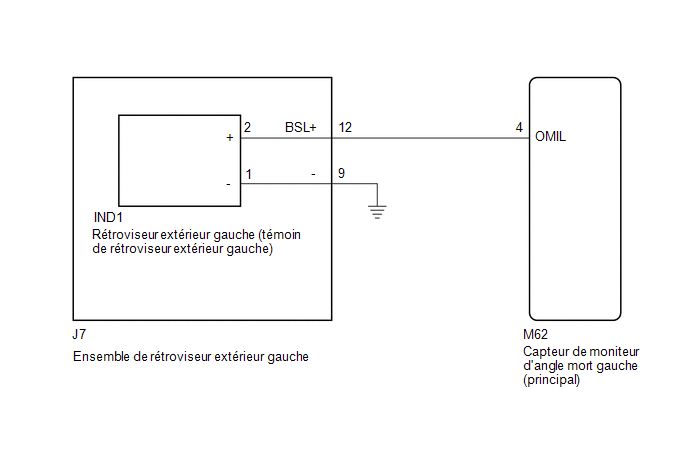

SCHEMA DE CABLAGE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

REMARQUE:

Lors de la vérification des DTC, veiller à ce que le système de contrôle d'angle mort soit en position ON.

PROCEDURE

1.

VERIFIER DTC

(a) Mettre le contacteur d'allumage en position OFF.

(b) Mettre le contacteur d'allumage en position ON.

(c) Vérifier si d'autres DTC sont émis et vérifier si le même DTC est à nouveau émis.

Body Electrical > Blind Spot Monitor Master > Trouble Codes

OK:

Aucun DTC n'est émis.

OK

UTILISER LA METHODE DE SIMULATION POUR EFFECTUER LA VERIFICATION

INCORRECT

2.

VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (CAPTEUR DE MONITEUR D'ANGLE MORT GAUCHE (MAITRE) - ENSEMBLE DE RETROVISEUR EXTERIEUR GAUCHE)

(a) Débrancher le connecteur M62 du capteur gauche d'angle mort (principal).

(b) Débrancher le connecteur J7 de l'ensemble de rétroviseur extérieur gauche.

(c) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester

Condition

En permanence

M62-4 (OMIL) - Masse de carrosserie

En permanence

10 kΩ minimum

INCORRECT

REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR

OK

3.

VERIFIER L'ENSEMBLE DE RETROVISEUR EXTERIEUR GAUCHE

(a) Débrancher le connecteur IND1 de rétroviseur extérieur gauche.

(b) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

J7-12 (BSL+) - Masse de carrosserie

En permanence

10 kΩ minimum

INCORRECT

REMPLACER L'ENSEMBLE DE RETROVISEUR EXTERIEUR GAUCHE

OK

4.

VERIFIER LE RETROVISEUR EXTERIEUR GAUCHE

(a) Déposer l'ensemble de rétroviseur extérieur gauche.

Cliquer ici

(b) Vérifier le témoin du rétroviseur extérieur gauche sur le rétroviseur extérieur gauche.

Cliquer ici

OK

REMPLACER LE CAPTEUR DE MONITEUR D'ANGLE MORT GAUCHE (PRINCIPAL)

INCORRECT

REMPLACER LE RETROVISEUR EXTERIEUR GAUCHE
