DESCRIPTION

Il se peut qu'il y ait une coupure de circuit dans l'une des lignes principales de CAN lorsque la résistance entre les bornes 15 (CA5H) et 16 (CA5L) de l'ECU du portail d'accès central (ECU du portail d'accès au réseau) est de 70 Ω minimum.

Symptôme

Organe incriminé

La résistance entre les bornes 15 (CA5H) et 16 (CA5L) de l'ECU du portail d'accès central (ECU du portail d'accès au réseau) est 70 Ω minimum.

  • Lignes principales ou connecteur de bus CAN
  • Ensemble de combiné d'instruments
  • ECU du portail d'accès central (ECU du portail d'accès au réseau)
  • Connecteur de jonction CAN n° 3

Ce dysfonctionnement n'est pas lié aux lignes d'une ECU secondaire ou aux ECU ou capteurs branchés sur un CAN secondaire.

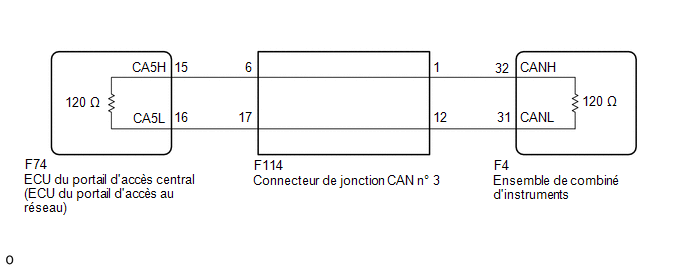

SCHEMA DE CABLAGE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

REMARQUE:

  • Parce que l'ordre de diagnostic est important pour permettre un bon diagnostic, veiller à procéder à la recherche de pannes en utilisant la section "Comment utiliser la recherche de pannes" lorsque des DTC relatifs au système de communication CAN sont émis.

    Cliquer ici

  • Avant de mesurer la résistance du bus CAN, mettre le contacteur d'allumage en position OFF et laisser le véhicule à l'arrêt pendant un minimum de 1 minute sans utiliser la clé, les contacteurs, ni ouvrir ou fermer les portes. Ensuite, débrancher le câble de la borne négative (-) de la batterie et laisser le véhicule à l'arrêt pendant un minimum de 1 minute avant de mesurer la résistance.
  • Après avoir mis le contacteur d'allumage en position OFF, un délai d'attente avant de débrancher le câble de la borne négative (-) de la batterie peut être requis. Dès lors, veiller à lire les notices concernant le débranchement du câble de la borne négative (-) de la batterie avant d'exécuter le travail.

    Cliquer ici

  • Après avoir effectué les réparations, exécuter la procédure de vérification des DTC et s'assurer que les DTC ne sont pas à nouveau émis.

    Procédure de vérification des DTC: Mettre le contacteur d'allumage en position ON, mettre le système de moniteur d'angle mort en position ON à l'aide du contacteur principal de moniteur d'angle mort (contacteur ON/OFF), mettre le contacteur principal LDA en position ON et attendre environ 52 secondes minimum.

  • Après la réparation, effectuer la vérification du bus CAN, et s'assurer que toutes les ECU et tous les capteurs branchés sur le système de communication CAN s'affichent comme normaux.

    Cliquer ici

  • En cas de remplacement de l'ensemble de combiné d'instruments, il convient de remplacer l'ensemble par une pièce neuve. Si un ensemble de combiné d'instruments qui a été posé sur un autre véhicule est utilisé, les informations enregistrées ne correspondent pas aux informations transmises par le véhicule et il est possible qu'un DTC soit enregistré.

CONSEIL:

  • Avant de débrancher les connecteurs associés pour la vérification, enfoncer le corps de chaque connecteur pour s'assurer que le connecteur n'est pas desserré ou débranché.
  • Lorsqu'un connecteur est débranché, s'assurer que la carrosserie des bornes et du connecteur n'est pas fissurée, déformée ou corrodée.

PROCEDURE

1.

RECHERCHER UNE EVENTUELLE COUPURE DANS LES LIGNES PRINCIPALES DE BUS CAN (CONNECTEUR DE JONCTION CAN N° 3)

(a) Débrancher le câble de la borne négative (-) de la batterie.

(b) Débrancher le connecteur de jonction CAN n° 3.

(c) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

Raccorde à

F114-1 (CANH) - F114-12 (CANL)

Câble débranché de la borne négative (-) de la batterie

108 à 132 Ω

Ensemble de combiné d'instruments

F114-6 (CANH) - F114-17 (CANL)

Câble débranché de la borne négative (-) de la batterie

108 à 132 Ω

ECU du portail d'accès central (ECU du portail d'accès au réseau)

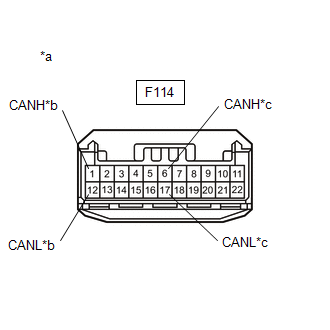

*a

Vue avant du connecteur côté faisceau de câbles

(vers le connecteur de jonction CAN n° 3)

*b

vers l'ensemble de combiné d'instruments

*c

vers l'ECU du portail d'accès central (ECU du portail d'accès au réseau)

Résultat:

Résultat

Passer au point

OK

A

NG (ligne vers l'ECU du portail d'accès (ECU du portail d'accès au réseau))

B

NG (ligne vers l'ensemble de combiné d'instruments)

C

A

REMPLACER LE CONNECTEUR DE JONCTION CAN N° 3

C

PASSER AU POINT 3

B

2.

RECHERCHER UNE EVENTUELLE COUPURE DANS LES LIGNES PRINCIPALES DE BUS CAN (ECU DU PORTAIL D'ACCES CENTRAL (ECU DU PORTAIL D'ACCES AU RESEAU) - CONNECTEUR DE JONCTION CAN N° 3)

(a) Rebrancher le connecteur F114 du connecteur de jonction CAN n° 3.

(b) Débrancher le connecteur d'ECU du portail d'accès central (ECU du portail d'accès au réseau).

(c) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

F74-15 (CA5H) - F74-16 (CA5L)

Câble débranché de la borne négative (-) de la batterie

108 à 132 Ω

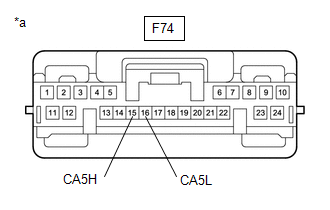

*a

Vue avant du connecteur côté faisceau de câbles

(vers l'ECU du portail d'accès central (ECU du portail d'accès au réseau))

OK

REMPLACER L'ECU DU PORTAIL D'ACCES CENTRAL (ECU DU PORTAIL D'ACCES AU RESEAU)

INCORRECT

REPARER OU REMPLACER LES LIGNES DE BUS PRINCIPAL CAN OU LE CONNECTEUR (ECU DU PORTAIL D'ACCES CENTRAL (ECU DU PORTAIL D'ACCES AU RESEAU) - CONNECTEUR DE JONCTION CAN N° 3)

3.

RECHERCHER UNE EVENTUELLE COUPURE DANS LES LIGNES PRINCIPALES DE BUS CAN (ENSEMBLE DE COMBINE D'INSTRUMENTS - CONNECTEUR DE JONCTION CAN N° 3)

(a) Rebrancher le connecteur F114 du connecteur de jonction CAN n° 3.

(b) Débrancher le connecteur de l'ensemble du combiné d'instruments.

(c) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

F4-32 (CANH) - F4-31 (CANL)

Câble débranché de la borne négative (-) de la batterie

108 à 132 Ω

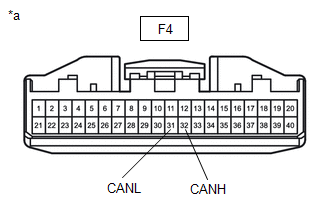

*a

Vue avant du connecteur côté faisceau de câbles

(vers l'ensemble de combiné d'instruments)

OK

REMPLACER L'ENSEMBLE DE COMBINE D'INSTRUMENTS

INCORRECT

REPARER OU REMPLACER LES LIGNES PRINCIPALES DE BUS CAN OU LE CONNECTEUR (ENSEMBLE DE COMBINE D'INSTRUMENTS - CONNECTEUR DE JONCTION CAN N° 3)
