REPARATION

MESURE DE PRECAUTION / REMARQUE / CONSEIL

CONSEIL:

Procéder de la même façon pour le côté droit et pour le côté gauche.
La procédure suivante se rapporte au côté gauche.
Si la surface de pose de l'ensemble de phare est endommagée, utiliser le dispositif de retenue de rechange pour réduire le coût des réparations.
Vérifier si l'ensemble de phare n'est pas endommagé.

PROCEDURE

1. REPOSER LE DISPOSITIF DE RETENUE SUPERIEUR DE PROTECTION DE PHARE

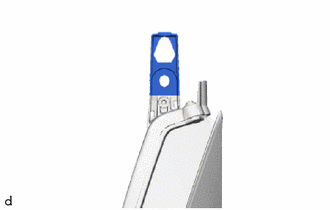

(a) Couper la pièce ombrée sur le schéma et lisser à l'aide d'une feuille de papier de verre.

CONSEIL:

Après avoir coupé la pièce, placer le dispositif de retenue supérieur de protection de phare contre les bossages et limer progressivement l'ancien support s'il interfère avec la repose du dispositif de retenue de rechange.

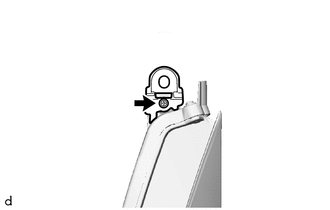

(b) Reposer le dispositif de retenue supérieur de protection de phare avec la vis.

2. REPOSER LE DISPOSITIF DE RETENUE SUPERIEUR DE PROTECTION DE PHARE N° 2

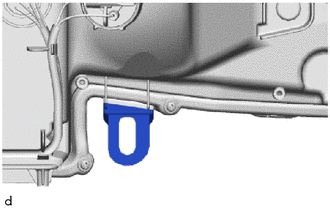

(a) Couper la pièce ombrée sur le schéma et lisser à l'aide d'une feuille de papier de verre.

CONSEIL:

Après avoir coupé la pièce, placer le dispositif de retenue supérieur de protection de phare n° 2 contre les bossages et limer progressivement l'ancien support s'il interfère avec la repose du dispositif de retenue de rechange.

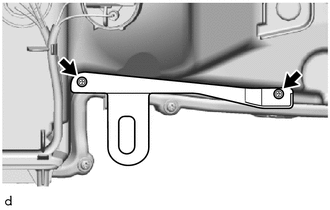

(b) Reposer le dispositif de retenue supérieur de protection de phare n° 2 avec les 2 vis.

3. REPOSER LE DISPOSITIF DE RETENUE SUPERIEUR DE PROTECTION DE PHARE N° 3

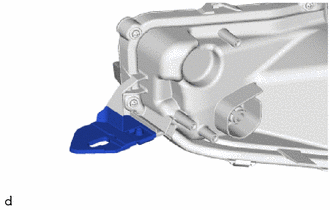

(a) Couper la pièce ombrée sur le schéma et lisser à l'aide d'une feuille de papier de verre.

CONSEIL:

Après avoir coupé la pièce, placer le dispositif de retenue inférieur de protection de phare contre les bossages et limer progressivement l'ancien support de rechange s'il interfère avec la repose d'un dispositif de retenue.

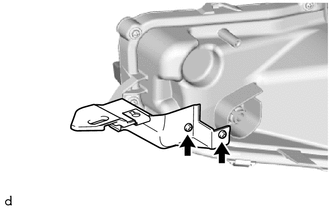

(b) Reposer le dispositif de retenue supérieur de protection de phare n° 3 avec les 2 vis.
