Toyota CH-R Revue Technique: Court-circuit dans le circuit du déclencheur latéral arrière droit (B1850/62-B1853/62)

Toyota CH-R Revue Technique / Systemes De Retenue Supplementaire / Systeme D'airbag / Court-circuit dans le circuit du déclencheur latéral arrière droit (B1850/62-B1853/62)

DESCRIPTION

Le circuit du déclencheur latéral arrière droit se compose de l'ensemble de capteur d'airbag et l'airbag de siège arrière droit

L'ensemble de capteur d'airbag utilise ce circuit pour déployer l'airbag lorsque les conditions de déploiement sont remplies.

Ces DTC sont enregistrés lorsqu'un dysfonctionnement est détecté dans le circuit du déclencheur latéral arrière droit.

N° de DTC

Objet de la détection

Condition de détection du DTC

Organe incriminé

Mode de test/Mode de vérification

B1850/62

Court-circuit dans le circuit du déclencheur latéral arrière droit

L'une des conditions suivantes est remplie

  • L'ensemble de capteur d'airbag détecte un court-circuit dans le circuit de déclencheur latéral arrière droit pendant la vérification primaire.
  • Dysfonctionnement du déclencheur latéral arrière droit
  • Dysfonctionnement de l'ensemble de capteur d'airbag
  • Câble de plancher
  • Déclencheur arrière latéral droit (airbag de siège arrière droit)
  • Ensemble de capteur d'airbag

S'applique au mode de vérification

B1851/62

Coupure dans le circuit du déclencheur latéral arrière droit

L'une des conditions suivantes est remplie

  • L'ensemble de capteur d'airbag détecte une coupure dans le circuit de déclencheur arrière droit.
  • Dysfonctionnement du déclencheur latéral arrière droit
  • Dysfonctionnement de l'ensemble de capteur d'airbag
  • Câble de plancher
  • Déclencheur arrière latéral droit (airbag de siège arrière droit)
  • Ensemble de capteur d'airbag

S'applique au mode de vérification

B1852/62

Court-circuit à GND dans le circuit du déclencheur latéral arrière droit

L'une des conditions suivantes est remplie

  • L'ensemble de capteur d'airbag détecte un court-circuit à la masse dans le circuit de déclencheur arrière droit.
  • Dysfonctionnement du déclencheur latéral arrière droit
  • Dysfonctionnement de l'ensemble de capteur d'airbag
  • Câble de plancher
  • Déclencheur arrière latéral droit (airbag de siège arrière droit)
  • Ensemble de capteur d'airbag

S'applique au mode de vérification

B1853/62

Court-circuit en B+ dans le circuit du déclencheur latéral arrière droit

L'une des conditions suivantes est remplie

  • L'ensemble de capteur d'airbag détecte un court-circuit en B+ dans le circuit de déclencheur arrière droit.
  • Dysfonctionnement du déclencheur latéral arrière droit
  • Dysfonctionnement de l'ensemble de capteur d'airbag
  • Câble de plancher
  • Déclencheur arrière latéral droit (airbag de siège arrière droit)
  • Ensemble de capteur d'airbag

S'applique au mode de vérification

Conditions de détection de DTC (B1850/62):


Conditions de fonctionnement du véhicule

Séquence 1

Séquence 2

Séquence 3

Condition de diagnostic

Contacteur d'allumage en position ON

Etat du dysfonctionnement

L'ensemble de capteur d'airbag détecte un signal continu de court-circuit dans le circuit du déclencheur latéral arrière droit pendant la vérification primaire

-

-

Dysfonctionnement du déclencheur latéral arrière droit

-

-

Dysfonctionnement de l'ensemble de capteur d'airbag

-

-

Durée de détection

-

-

-

Nombre de cycles

1 cycle(s)

1 cycle(s)

1 cycle(s)

Conditions de détection de DTC (B1851/62):


Conditions de fonctionnement du véhicule

Séquence 1

Séquence 2

Séquence 3

Condition de diagnostic

Contacteur d'allumage en position ON

Etat du dysfonctionnement

L'ensemble de capteur d'airbag détecte une coupure dans le circuit du déclencheur latéral arrière droit

-

-

Dysfonctionnement du déclencheur latéral arrière droit

-

-

Dysfonctionnement de l'ensemble de capteur d'airbag

-

-

Durée de détection

-

-

-

Nombre de cycles

1 cycle(s)

1 cycle(s)

1 cycle(s)

Conditions de détection de DTC (B1852/62):


Conditions de fonctionnement du véhicule

Séquence 1

Séquence 2

Séquence 3

Condition de diagnostic

Contacteur d'allumage en position ON

Etat du dysfonctionnement

L'ensemble de capteur d'airbag détecte la présence d'un court-circuit à la masse dans le circuit du déclencheur latéral arrière droit

-

-

Dysfonctionnement du déclencheur latéral arrière droit

-

-

Dysfonctionnement de l'ensemble de capteur d'airbag

-

-

Durée de détection

-

-

-

Nombre de cycles

1 cycle(s)

1 cycle(s)

1 cycle(s)

Conditions de détection de DTC (B1853/62):


Conditions de fonctionnement du véhicule

Séquence 1

Séquence 2

Séquence 3

Condition de diagnostic

Contacteur d'allumage en position ON

Etat du dysfonctionnement

L'ensemble de capteur d'airbag détecte la présence d'un court-circuit en B+ dans le circuit du déclencheur latéral arrière droit

-

-

Dysfonctionnement du déclencheur latéral arrière droit

-

-

Dysfonctionnement de l'ensemble de capteur d'airbag

-

-

Durée de détection

-

-

-

Nombre de cycles

1 cycle(s)

1 cycle(s)

1 cycle(s)

CONSEIL:

Le DTC est émis lorsque les conditions requises pour l'une des séquences dans le tableau ci-dessus sont remplies.

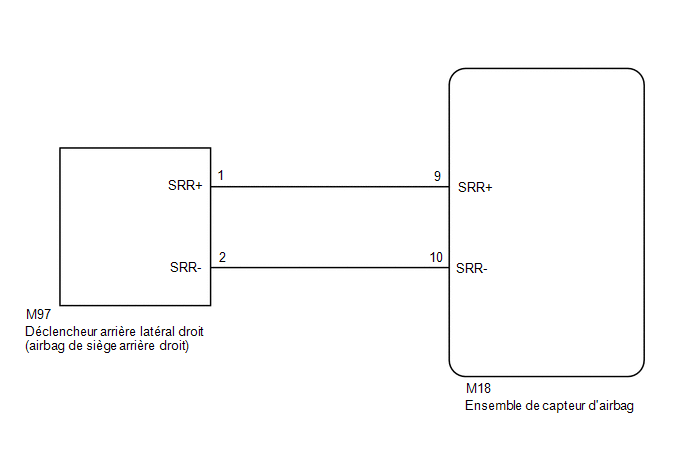

SCHEMA DE CABLAGE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

REMARQUE:

Après avoir mis le contacteur d'allumage en position OFF, un délai d'attente avant de débrancher le câble de la borne négative (-) de la batterie peut être requis. Dès lors, veiller à lire les notices concernant le débranchement du câble de la borne négative (-) de la batterie avant d'exécuter le travail.

Cliquer ici

CONSEIL:

  • Effectuer la méthode de simulation en sélectionnant le mode de vérification (Signal Check) à l'aide du Techstream.

    Cliquer ici

  • Après avoir sélectionné le mode de vérification (Signal Check), effectuer la méthode de simulation en secouant légèrement chaque connecteur du système d'airbag ou en conduisant le véhicule en ville ou sur une route en mauvais état.

    Cliquer ici

PROCEDURE

1.

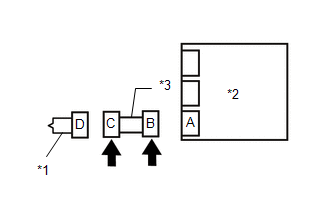

VERIFIER LES CONNECTEURS

(a) Mettre le contacteur d'allumage en position OFF.

*1

Airbag de siège arrière droit

*2

Ensemble de capteur d'airbag

*3

Câble de plancher

(b) Débrancher le câble de la borne négative (-) de la batterie.

ATTENTION:

Attendre au moins 90 secondes après avoir débranché le câble de la borne négative (-) de la batterie pour désactiver le système SRS.

(c) S'assurer que les connecteurs sont correctement branchés sur l'ensemble d'airbag du siège arrière droit et sur l'ensemble de capteur d'airbag.

OK:

Les connecteurs sont correctement branchés.

CONSEIL:

Si les connecteurs ne sont pas branchés correctement, rebrancher les connecteurs et passer à la vérification suivante.

(d) Débrancher les connecteurs de l'airbag du siège arrière droit et sur l'ensemble de capteur d'airbag.

(e) Vérifier si les bornes des connecteurs ne sont ni déformées ni endommagées.

OK:

Les bornes ne sont ni déformées ni endommagées.

(f) S'assurer que le connecteur du câble de plancher (sur l'airbag du siège arrière droit) ne sont pas desserrés, il est déformé ou endommagé.

OK:

Le bouton de verrouillage de connecteur n'est pas libéré et la griffe de la serrure n'est ni déformée ni endommagée.

(g) S'assurer que les ressorts de court-circuit pour le mécanisme de prévention d'activation du connecteur de câble de plancher ne sont ni déformés ni endommagés.

OK:

Les ressorts de court-circuit ne sont ni déformés ni endommagés.

INCORRECT

REMPLACER LE CABLE DE PLANCHER

OK

2.

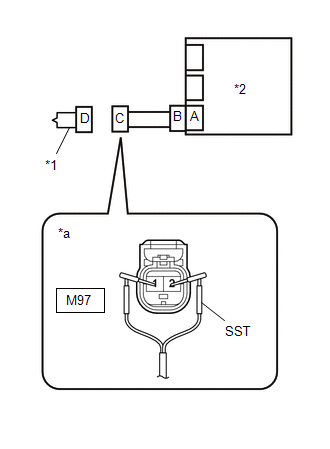

VERIFIER L'AIRBAG DU SIEGE ARRIERE DROIT

(a) Brancher le connecteur sur l'ensemble de capteur d'airbag.

*1

Airbag de siège arrière droit

*2

Ensemble de capteur d'airbag

*a

Vue avant du connecteur côté faisceau de câbles

(vers l'airbag de siège arrière droit)

(b) Raccorder le SST (résistance 2,1 Ω) au connecteur C.

ATTENTION:

Ne jamais brancher un tester sur l'airbag du siège arrière droit pour procéder à une mesure, car cela pourrait occasionner des blessures graves suite au déploiement de l'airbag.

REMARQUE:

  • Ne pas forcer pour introduire le SST dans les bornes du connecteur lors de son branchement.
  • Veiller à introduire le SST bien dans l'axe des bornes du connecteur.

SST: 09843-18061

(c) Brancher le câble sur la borne négative (-) de la batterie.

(d) Supprimer les DTC enregistrés dans la mémoire.

Cliquer ici

Body Electrical > SRS Airbag > Clear DTCs

(e) Mettre le contacteur d'allumage en position OFF.

(f) Mettre le contacteur d'allumage en position ON et attendre 60 secondes minimum.

(g) Vérifier les DTC.

Cliquer ici

Body Electrical > SRS Airbag > Trouble Codes

OK:

Le DTC B1850/62, B1851/62, B1852/62 ou B1853/62 n'est pas émis.

CONSEIL:

D'autres codes que les DTC B1850/62, B1851/62, B1852/62 ou B1853/62 peuvent être émis à ce stade, mais ils sont sans objet pour cette vérification.

(h) Mettre le contacteur d'allumage en position OFF.

(i) Débrancher le câble de la borne négative (-) de la batterie.

ATTENTION:

Attendre au moins 90 secondes après avoir débranché le câble de la borne négative (-) de la batterie pour désactiver le système SRS.

(j) Débrancher le SST du connecteur C.

OK

REMPLACER L'AIRBAG DU SIEGE ARRIERE RH

INCORRECT

3.

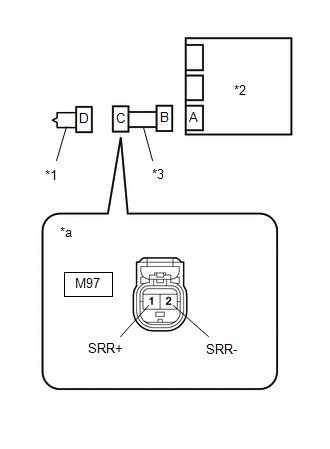

VERIFIER LE CABLE DE PLANCHER

(a) Débrancher le câble de plancher de l'ensemble de capteur d'airbag.

*1

Airbag de siège arrière droit

*2

Ensemble de capteur d'airbag

*3

Câble de plancher

*a

Vue avant du connecteur côté faisceau de câbles

(vers l'airbag de siège arrière droit)

(b) Rechercher un éventuel court-circuit en B+ dans le circuit.

(1) Brancher le câble sur la borne négative (-) de la batterie.

(2) Mettre le contacteur d'allumage en position ON.

(3) Mesurer la tension en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Tension standard:

Branchement du tester

Position du contacteur

Condition spécifiée

M97-1 (SRR+) - Masse de carrosserie

Contacteur d'allumage en position ON

En dessous de 1 V

M97-2 (SRR-) - Masse de carrosserie

Contacteur d'allumage en position ON

En dessous de 1 V

(4) Mettre le contacteur d'allumage en position OFF.

(5) Débrancher le câble de la borne négative (-) de la batterie.

ATTENTION:

Attendre au moins 90 secondes après avoir débranché le câble de la borne négative (-) de la batterie pour désactiver le système SRS.

(c) Rechercher une éventuelle coupure dans le circuit.

(1) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

M97-1 (SRR+) - M97-2 (SRR-)

En permanence

En dessous de 1 Ω

(d) Rechercher un court-circuit à la masse dans le circuit.

(1) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

M97-1 (SRR+) - Masse de carrosserie

En permanence

1 MΩ minimum

M97-2 (SRR-) - Masse de carrosserie

En permanence

1 MΩ minimum

(e) Rechercher un éventuel court-circuit dans le circuit.

(1) Désactiver le mécanisme de prévention d'activation intégré au connecteur B.

Cliquer ici

(2) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

M97-1 (SRR+) - M97-2 (SRR-)

En permanence

1 MΩ minimum

(3) Remettre le mécanisme de prévention d'activation du connecteur B déverrouillé dans sa position d'origine.

INCORRECT

REMPLACER LE CABLE DE PLANCHER

OK

4.

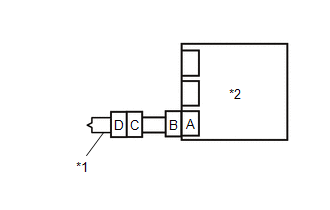

VERIFIER DTC

(a) Raccorder les connecteurs à l'airbag du siège arrière droit et sur l'ensemble de capteur d'airbag.

*1

Airbag de siège arrière droit

*2

Ensemble de capteur d'airbag

(b) Brancher le câble sur la borne négative (-) de la batterie.

(c) Supprimer les DTC enregistrés dans la mémoire.

Cliquer ici

Body Electrical > SRS Airbag > Clear DTCs

(d) Mettre le contacteur d'allumage en position OFF.

(e) Mettre le contacteur d'allumage en position ON et attendre 60 secondes minimum.

(f) Vérifier les DTC.

Cliquer ici

Body Electrical > SRS Airbag > Trouble Codes

OK:

Le DTC B1850/62, B1851/62, B1852/62 ou B1853/62 n'est pas émis.

CONSEIL:

D'autres codes que les DTC B1850/62, B1851/62, B1852/62 ou B1853/62 peuvent être émis à ce stade, mais ils sont sans objet pour cette vérification.

OK

UTILISER LA METHODE DE SIMULATION POUR EFFECTUER LA VERIFICATION

INCORRECT

REMPLACER L'ENSEMBLE DE CAPTEUR D'AIRBAG
