Toyota CH-R Notice d'utilisation: En cas de crevaison (véhicules équipés d'une roue de secours)

Toyota CH-R Notice d'utilisation / En cas de problème / Mesures à prendre en cas d'urgence / En cas de crevaison (véhicules équipés d'une roue de secours)

Votre véhicule est équipé d'une roue de secours. Vous pouvez remplacer une roue dont le pneu est crevé par la roue de secours.

Pour plus de détails sur les pneus

AVERTISSEMENT

■ En cas de crevaison Ne pas continuer à rouler avec un pneu à plat.

En roulant à plat même sur une courte distance, vous risquez d'endommager le pneu et la jante jusqu'à un point où toute réparation est impossible, ce qui pourrait entraîner un accident.

Avant de lever le véhicule avec le cric

  • Arrêtez le véhicule en lieu sûr, où le sol est dur et plat.
  • Serrez le frein de stationnement.
  • Mettez le sélecteur de vitesses sur P (transmission Multidrive) ou sur R (boîte de vitesses manuelle).
  • Arrêtez le moteur.
  • Allumez les feux de détresse.

Emplacement de la roue de secours, du cric et de l'outillage

Véhicules équipés d'une roue de secours compacte

Toyota CH-R. Mesures à prendre en cas d'urgence

  1. Anneau de remorquage
  2. Clé à écrous de roue
  3. Cric
  4. Manivelle de cric
  5. Roue de secours

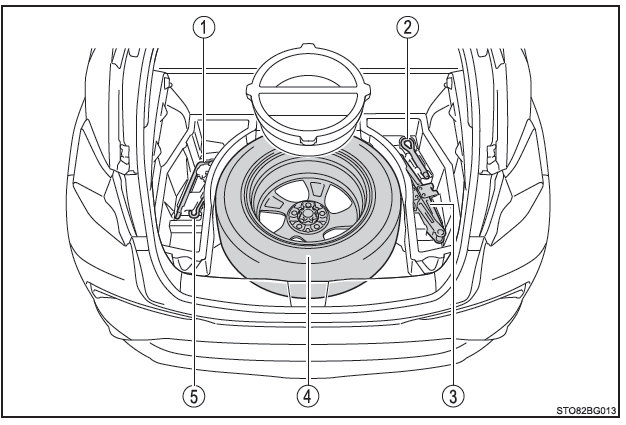

Véhicules équipés d'une roue de secours normale

Toyota CH-R. Mesures à prendre en cas d'urgence

  1. Clé à écrous de roue
  2. Anneau de remorquage
  3. Cric
  4. Roue de secours
  5. Manivelle de cric
AVERTISSEMENT

■ Utilisation du cric de bord Respectez les précautions suivantes.

Une mauvaise utilisation du cric peut causer la chute brutale du véhicule, entraînant des blessures graves, voire la mort.

  • Ne pas utiliser le cric de bord à d'autres fins que de changer les roues et de monter et démonter les chaînes à neige.
  • Pour changer une roue crevée, n'utilisez aucun autre cric que celui fourni avec le véhicule.

    Ne pas l'utiliser sur un autre véhicule, et ne pas utiliser d'autre cric que celui-ci pour changer les roues de votre véhicule.

  • Disposez convenablement le cric à son point de levage.
  • Ne pas engager une partie de votre corps sous le véhicule lorsqu'il est sur cric.
  • Ne pas démarrer le moteur ou conduire le véhicule lorsque celui-ci est sur cric.
  • Ne pas mettre le véhicule sur cric avec une personne à bord.
  • Lorsque vous levez le véhicule, ne disposez aucun objet sur le cric ou dessous.
  • Levez le véhicule à la hauteur juste suffisante pour changer la roue, pas plus haut.
  • Si vous avez besoin de vous glisser sous le véhicule, utilisez une chandelle.
  • Lorsque vous reposez le véhicule au sol, assurez-vous de l'absence de toute personne à proximité. Si des personnes sont présentes à proximité, avertissez-les à la voix avant de descendre.

Accès au cric

  1. Enlevez le couvre-plancher.

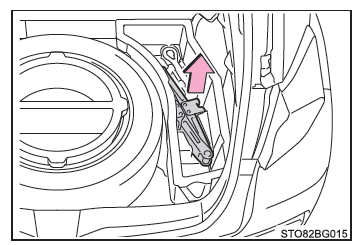

  2. Sortez le cric

Toyota CH-R. Mesures à prendre en cas d'urgence

Accès à la roue de secours

  1. Enlevez le couvre-plancher.
  2. Retirez l'insonorisant.

Toyota CH-R. Mesures à prendre en cas d'urgence

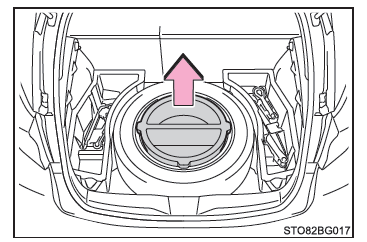

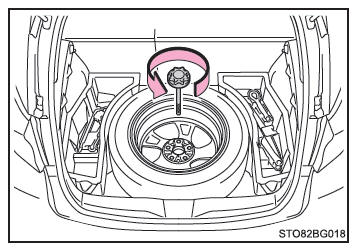

  1. Desserrez l'écrou de maintien de la roue de secours.

Toyota CH-R. Mesures à prendre en cas d'urgence

AVERTISSEMENT

■ Lorsque vous rangez la roue de secours Prenez garde à ne pas vous faire coincer les doigts ou autre entre la roue de secours et la carrosserie du véhicule.

Remplacement d'une roue dont le pneu est crevé

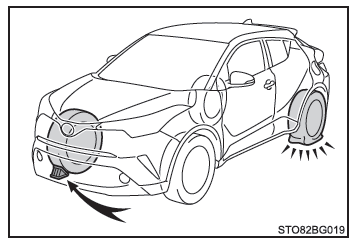

1. Calez les roues.

Toyota CH-R. Mesures à prendre en cas d'urgence

Pneu crevé Position des cales de roue
Avant Côté gauche En arrière de la roue arrière droite
Côté droit En arrière de la roue arrière gauche
Arrière Côté gauche En avant de la roue avant droite
Côté droit En avant de la roue avant gauche

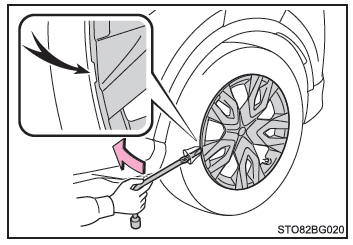

2. Pour les véhicules avec jantes en acier, enlevez l'enjoliveur de roue avec la clé.

Pour protéger l'enjoliveur de roue, intercalez un chiffon entre la clé et l'enjoliveur de roue.

Toyota CH-R. Mesures à prendre en cas d'urgence

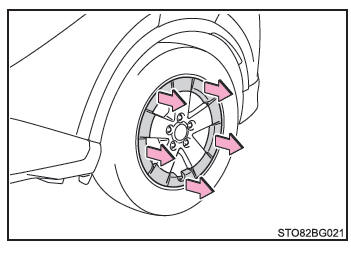

Pour les véhicules avec roues de 16 pouces, enlevez à la main chaque attache de l'enjoliveur tout autour du périmètre de la roue.

Toyota CH-R. Mesures à prendre en cas d'urgence

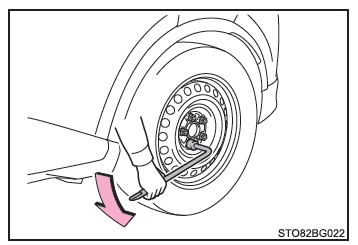

3. Desserrez d'un tour les écrous de roue.

Toyota CH-R. Mesures à prendre en cas d'urgence

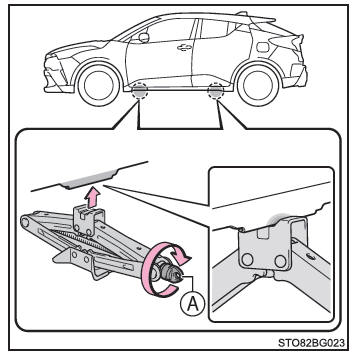

4. Tournez à la main la partie A du cric jusqu'à en amener la partie en creux au contact du point de levage du bas de caisse, bien au centre.

Toyota CH-R. Mesures à prendre en cas d'urgence

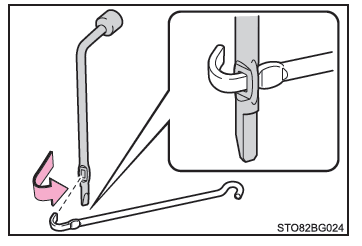

5. Assemblez la manivelle de cric et la clé à écrou de roue, comme indiqué dans la figure.

Toyota CH-R. Mesures à prendre en cas d'urgence

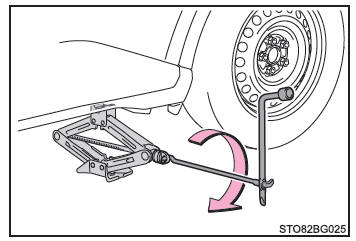

6. Levez le véhicule jusqu'à décoller à peine la roue du sol.

Toyota CH-R. Mesures à prendre en cas d'urgence

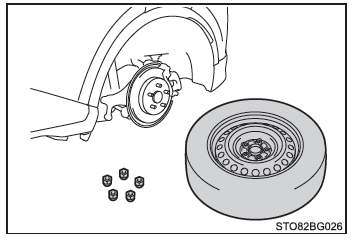

7. Enlevez tous les écrous de roue et la roue.

Lorsque vous posez la roue à plat sur le sol, tournez-la avec le côté saillant de la jante vers le haut afin d'éviter d'en rayer la surface.

Toyota CH-R. Mesures à prendre en cas d'urgence

AVERTISSEMENT

■ Remplacement d'une roue dont le pneu est crevé

  • Respectez les précautions suivantes.

    À défaut, des blessures graves pourraient s'ensuivre:

    • Sauf véhicules équipés de roues de 16 pouces: Ne pas essayer de démonter l'enjoliveur de roue à la main. Prenez les précautions nécessaires lorsque vous manipulez l'enjoliveur, afin d'éviter tout risque de blessure.
    • Véhicules équipés de roues de 16 pouces: Si vous prenez la roue par son enjoliveur lorsque vous la tenez, le risque existe que ce dernier se détache brutalement et que la roue tombe au sol.
    • Ne pas toucher aux disques ou aux parties situées autour des freins immédiatement après avoir roulé avec le véhicule.

      Après avoir roulé avec le véhicule, les disques et les parties situées autour des freins sont très chaudes. Si vous touchez ces parties avec la main, le pied ou tout autre partie du corps pendant que vous changez une roue, etc., vous risquez de vous brûler.

  • Le non-respect de ces précautions peut causer le desserrage des écrous de roue et la perte de la roue, entraînant un accident grave, voire mortel.
    • Après tout changement de roue, faites resserrer les écrous de roue à la clé dynamométrique dans les plus brefs délais, au couple de 103 N*m (10,5 kgf*m, 76 ft*lbf).
    • Ne pas remonter l'enjoliveur s'il est en très mauvais état, car il risquerait de se décrocher de la roue pendant la marche du véhicule.
    • Lorsque vous montez une roue, utilisez uniquement les écrous de roue spécialement conçus pour elle.
    • Si les vis, le filetage des écrous ou les trous de vis dans la jante portent des traces de fissuration ou de déformation, faites inspecter le véhicule par un concessionnaire Toyota, un réparateur agréé Toyota, ou n'importe quel réparateur fiable.

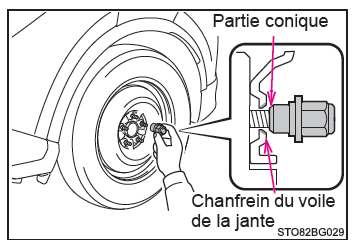

    • Lorsque vous remontez les écrous de roue, veillez à les visser avec leur partie conique tournée vers l'intérieur

Montage de la roue de secours

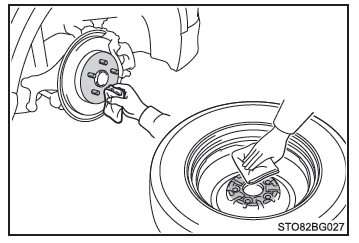

1. Nettoyez les portées de la roue et vérifiez l'absence de tout corps étranger.

Toute présence d'un corps étranger sur les portées de la roue risque de provoquer le desserrage des écrous de roue pendant la marche du véhicule, entraînant la perte de la roue.

Toyota CH-R. Mesures à prendre en cas d'urgence

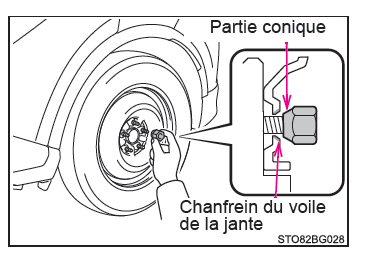

2. Montez la roue et vissez les écrous de roue à la main jusqu'à les serrer sans peine.

Lorsque vous remplacez une roue à jante acier par une roue à jante acier (y compris une roue de secours compacte), serrez les écrous de roue jusqu'à ce que la partie conique entre légèrement en contact avec le chanfrein du voile de la jante.

Toyota CH-R. Mesures à prendre en cas d'urgence

Lorsque vous remplacez une roue à jante aluminium par une roue à jante acier (y compris une roue de secours compacte), serrez les écrous de roue jusqu'à ce que la partie conique entre légèrement en contact avec le chanfrein du voile de la jante.

Toyota CH-R. Mesures à prendre en cas d'urgence

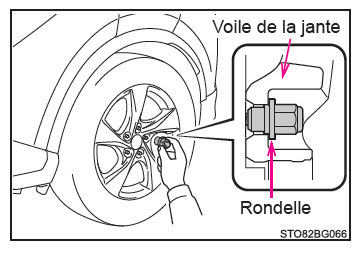

Lorsque vous remplacez une roue à jante en aluminium par une roue à jante en aluminium, vissez les écrous de roue jusqu'à ce que les rondelles entrent légèrement en contact avec le voile de la jante.

Toyota CH-R. Mesures à prendre en cas d'urgence

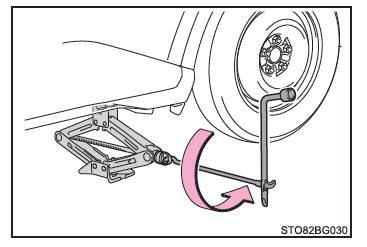

3. Reposez le véhicule au sol.

Toyota CH-R. Mesures à prendre en cas d'urgence

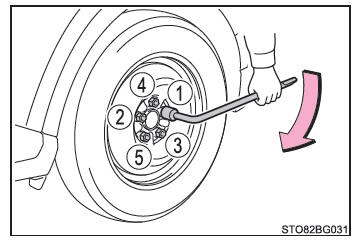

4. Serrez vigoureusement chaque écrou de roue, à 2 ou 3 reprises, dans l'ordre indiqué sur la figure.

Couple de serrage: 103 N*m (10,5 kgf*m, 76 ft*lbf)

Toyota CH-R. Mesures à prendre en cas d'urgence

5. Pour les véhicules équipés de jantes en acier: Lorsque vous remontez une roue d'origine ou montez une roue de secours normale, remontez l'enjoliveur.

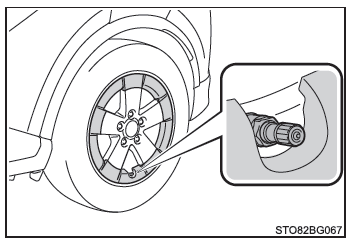

Alignez la découpe de l'enjoliveur avec le corps de la valve comme indiqué sur la figure.

Toyota CH-R. Mesures à prendre en cas d'urgence

Pour les véhicules équipés de roues de 16 pouces: Lorsque vous remontez une roue d'origine, remontez l'enjoliveur.

Avant de remonter, assurez-vous du bon état de propreté et du bon état mécanique des attaches ou des bandes auto-agrippantes. La fixation risque d'être insuffisante en cas d'encrassement ou de mauvais état mécanique.

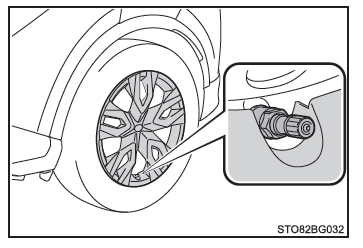

Alignez la découpe de l'enjoliveur avec le corps de la valve comme indiqué sur la figure, et appuyez de la main tout autour du périmètre pour assurer la fixation.

Toyota CH-R. Mesures à prendre en cas d'urgence

6. Rangez soigneusement la roue crevée, le cric et tous les outils.

■ Roue de secours compacte (sur modèles équipés)

  • La roue de secours compacte est reconnaissable au marquage "TEMPORARY USE ONLY" moulé sur son flanc.

    Utilisez la roue de secours compacte provisoirement, et uniquement en cas d'urgence.

  • Assurez-vous de contrôler la pression de gonflage de la roue de secours compacte.

■ Lorsque vous utilisez la roue de secours compacte (sur modèles équipés) La roue de secours étant dépourvue d'une valve à émetteur d'alerte de pression des pneus, le système d'alerte de pression des pneus ne peut pas vous alerter d'une pression insuffisante. Par ailleurs, si vous remplacez la roue de secours après que le témoin d'alerte de pression des pneus se soit allumé, le témoin reste allumé.

■ Lorsque la roue de secours compacte est montée (sur modèles équipés) Le montage de la roue de secours compacte entraîne un abaissement du véhicule par rapport à la situation où il est équipé de ses roues normales.

■ Si vous crevez de l'avant sur une route enneigée ou verglacée (véhicules équipés d'une roue de secours compacte) Montez la roue de secours compacte à la place d'une des roues arrière du véhicule.

Procédez comme suit pour pouvoir monter les chaînes à neige sur les roues avant:

1. Montez la roue de secours compacte à la place d'une roue arrière.

2. Remplacez la roue avant à plat par la roue arrière que vous venez de démonter du véhicule.

3. Montez les chaînes à neige sur les roues avant.

AVERTISSEMENT

■ Lorsque vous utilisez la roue de secours compacte (sur modèles équipés)

  • Gardez à l'esprit que la roue de secours compacte fournie a été spécialement conçue pour être utilisée avec votre véhicule. Ne pas utiliser votre roue de secours compacte sur un autre véhicule.
  • Ne pas utiliser plus d'une roue de secours compacte à la fois.
  • Remplacez au plus vite la roue de secours compacte par une roue normale.
  • Évitez toute accélération, tout changement de direction et tout freinage brutal ou violent, ainsi que tout changement de rapport entraînant un important frein moteur.

■ Lorsque la roue de secours compacte est montée (sur modèles équipés) Il peut arriver que la vitesse du véhicule ne soit pas correctement détectée et que les systèmes suivants ne fonctionnent pas correctement:

  • ABS et aide au freinage d'urgence
  • VSC
  • TRC
  • EPS
  • Feux de route automatiques*
  • PCS (Système de sécurité de précollision)*
  • LDA (Alerte de sortie de voie) avec correction active*
  • Régulateur de vitesse actif sur toute la plage des vitesses*
  • Régulateur de vitesse actif*
  • Régulateur de vitesse*
  • BSM (Surveillance de l'angle mort)*
  • Aide au stationnement Toyota à capteurs*
  • S-IPA (Système intelligent d'aide au stationnement simplifié)*
  • Système de rétrovision sur écran*
  • Système de navigation*

*: Sur modèles équipés

Par ailleurs, le système suivant peut non seulement ne pas être exploité au maximum de ses possibilités, mais il peut avoir un effet négatif sur les organes du groupe motopropulseur:

  • Système 4RM à Commande dynamique de couple (modèles 4RM)

■ Vitesse à ne pas dépasser avec la roue de secours compacte (sur modèles équipés) Limitez votre vitesse à 80 km/h (50 mph) maximum lorsque vous roulez avec une roue de secours compacte.

La roue de secours compacte n'a pas été étudiée pour les grandes vitesses. À défaut de respecter cette précaution, vous risquez d'être à l'origine d'un accident grave, voire mortel.

■ Après avoir utilisé les outils et le cric Avant de prendre le volant, veillez à arrimer tous les outils et le cric à leurs emplacements respectifs afin qu'ils soient en sécurité et ne risquent pas de blesser un occupant en cas de collision ou de freinage brusque.



NOTE

■ Soyez prudent lorsque vous franchissez des obstacles avec la roue de secours montée sur le véhicule (sur modèles équipés) Le véhicule peut être moins haut lorsque vous roulez avec la roue de secours compacte, par rapport à la situation où il est équipé de ses roues normales. Soyez prudent si vous devez circuler sur une route en mauvais état.

■ Utilisation du véhicule avec les chaînes à neige et la roue de secours compacte (sur modèles équipés) Ne pas monter les chaînes à neige sur la roue de secours compacte.

Les chaînes à neige pourraient abîmer la carrosserie et avoir un effet désastreux sur le comportement du véhicule.

■ Lorsque vous remplacez les pneus Lorsque vous souhaitez démonter ou remonter les roues, les pneus ou une valve à émetteur d'alerte de pression des pneus, adressez-vous à un concessionnaire Toyota, un réparateur agréé Toyota, ou n'importe quel réparateur fiable, car la valve à émetteur peut facilement souffrir d'une manipulation sans précaution.

■ Pour éviter tout dommage aux valves à émetteur d'alerte de pression des pneus Quand vous réparez un pneu avec un gel anticrevaison, il peut arriver que la valve à émetteur d'alerte de pression des pneus ne fonctionne pas normalement. Si vous utilisez un gel anticrevaison, prenez contact dans les plus brefs délais avec un concessionnaire Toyota, un réparateur agréé Toyota, ou n'importe quel réparateur fiable ou tout autre atelier d'entretien qualifié. En cas de remplacement d'un pneu, veillez également au remplacement de la valve à émetteur d'alerte de pression des pneus.

    En cas de crevaison (véhicules équipés d'un kit de réparation anticrevaison de secours)
    Les véhicules équipés d'un kit de réparation anticrevaison de secours sont dépourvus de roue de secours. Vous pouvez vous dépanner provisoirement d'une crevaison causée par un clou ou une poin ...

    Si le moteur ne démarre pas
    Si le moteur refuse de démarrer alors que vous respectez la procédure normale de démarrage, envisagez chacun des cas de figure suivants: Le moteur refuse de démarrer alors que le démarreur foncti ...
