Toyota CH-R Notice d'utilisation / En cas de problème / Mesures à prendre en cas d'urgence / En cas de crevaison (véhicules équipés d'un kit de réparation anticrevaison de secours)

Les véhicules équipés d'un kit de réparation anticrevaison de secours sont dépourvus de roue de secours.

Vous pouvez vous dépanner provisoirement d'une crevaison causée par un clou ou une pointe planté dans la bande de roulement, avec le kit de réparation anticrevaison de secours.

AVERTISSEMENT

■ En cas de crevaison Ne pas continuer à rouler avec un pneu à plat.

En roulant à plat même sur une courte distance, vous risquez d'endommager le pneu et la jante jusqu'à un point où toute réparation est impossible, ce qui pourrait entraîner un accident.

Rouler avec un pneu à plat peut engendrer la formation d'une craquelure sur toute la circonférence de son flanc.

Dans un tel cas, le pneu risque d'exploser lorsque vous utilisez le kit de réparation.

Avant de réparer le pneu

  • Arrêtez le véhicule en lieu sûr, où le sol est dur et plat.
  • Serrez le frein de stationnement.
  • Mettez le sélecteur de vitesses sur P (transmission Multidrive) ou sur N (boîte de vitesses manuelle).
  • Arrêtez le moteur.
  • Allumez les feux de détresse.
  • Déterminez le degré d'endommagement du pneu.

Toyota CH-R. Mesures à prendre en cas d'urgence

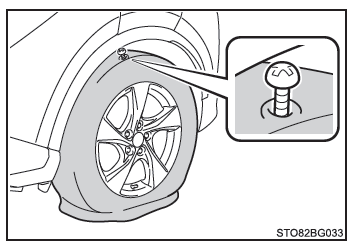

Le pneu ne doit être réparé avec le kit de réparation anticrevaison de secours que si la crevaison est causée par un clou ou une pointe plantée dans la bande de roulement.

  • Ne pas retirer le clou ou la pointe du pneu. Le fait de retirer l'objet risque d'agrandir le trou et de rendre impossible la réparation de secours avec le kit de réparation.
  • Pour éviter toute perte de gel anticrevaison, déplacez le véhicule jusqu'à ce que la zone de crevaison soit sur le haut du pneu (si vous connaissez l'emplacement de la zone de crevaison).

■ Il n'est pas possible de réparer un pneu crevé avec le kit de réparation anticrevaison de secours Dans les cas suivants, le pneu ne peut pas être réparé avec le kit de réparation anticrevaison de secours. Prenez contact avec un concessionnaire Toyota, un réparateur agréé Toyota, ou n'importe quel réparateur fiable.

  • Lorsque le pneu est endommagé par suite d'avoir roulé sous-gonflé
  • Lorsque le pneu a perdu sa pression d'air par suite d'une déchirure ou d'une coupure au niveau de son flanc
  • Lorsque le pneu est visiblement sorti de la jante
  • Lorsque la bande de roulement est ouverte sur plus de 4 mm (0,16 in.)
  • Lorsque la jante est abîmée
  • Lorsque plusieurs pneus à la fois sont crevés
  • Lorsque le pneu endommagé est percé ou coupé en plusieurs endroits

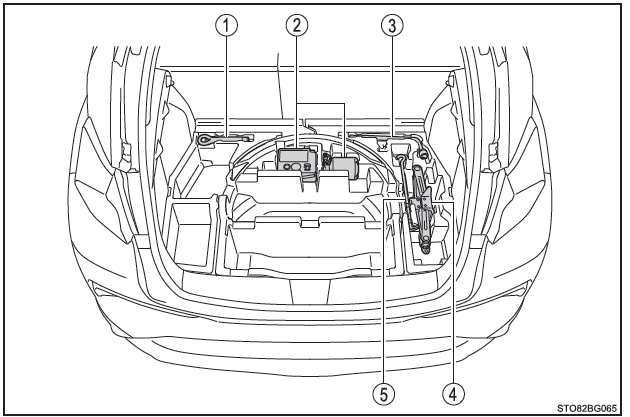

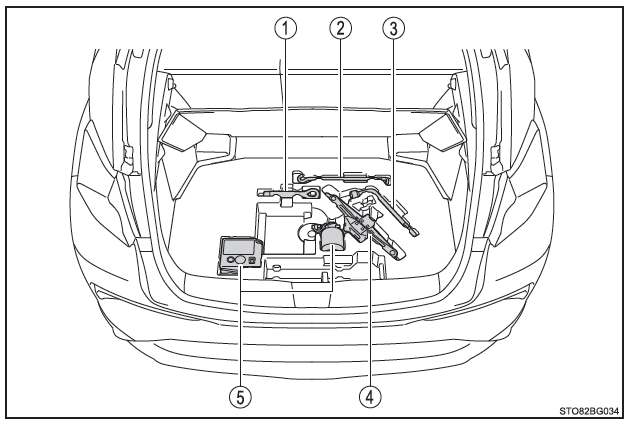

Emplacement du kit de réparation anticrevaison de secours et des outils

Type A

Toyota CH-R. Mesures à prendre en cas d'urgence

  1. Anneau de remorquage
  2. Manivelle de cric (sur modèles équipés)*
  3. Clé à écrous de roue (sur modèles équipés)*
  4. Cric (sur modèles équipés)*
  5. Kit de réparation anticrevaison de secours

*: Vous pouvez acheter un cric, une manivelle de cric et une clé à écrous de roue à un concessionnaire Toyota, un réparateur agréé Toyota, ou n'importe quel réparateur fiable.

Type B

Toyota CH-R. Mesures à prendre en cas d'urgence

  1. Anneau de remorquage
  2. Kit de réparation anticrevaison de secours
  3. Clé à écrous de roue (sur modèles équipés)*
  4. Cric (sur modèles équipés)*
  5. Manivelle de cric (sur modèles équipés)*

*: Vous pouvez acheter un cric, une manivelle de cric et une clé à écrous de roue à un concessionnaire Toyota, un réparateur agréé Toyota, ou n'importe quel réparateur fiable.

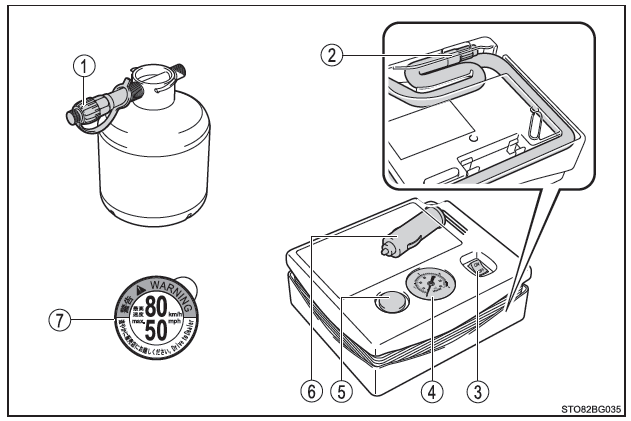

Composition du kit de réparation anticrevaison de secours

Toyota CH-R. Mesures à prendre en cas d'urgence

  1. Buse
  2. Flexible
  3. Interrupteur du compresseur
  4. Manomètre
  5. Bouton de purge de la pression
  6. Fiche d'alimentation
  7. Adhésif

Accès au kit de réparation anticrevaison de secours

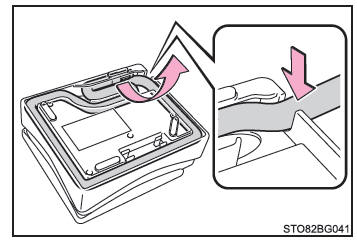

1. Enlevez le couvre-plancher.

2. Sortez le kit de réparation anticrevaison de secours.

Méthode de réparation de secours

1. Sortez le kit de réparation.

Lorsque vous déballez le flacon, ne pas déchirer ni jeter le sachet d'emballage d'origine.

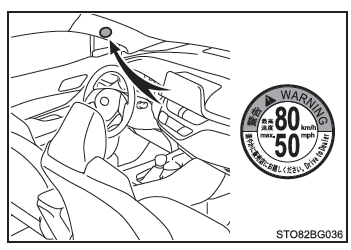

2. Collez l'adhésif fourni avec le kit de réparation anticrevaison à un emplacement facilement visible depuis le siège conducteur.

Toyota CH-R. Mesures à prendre en cas d'urgence

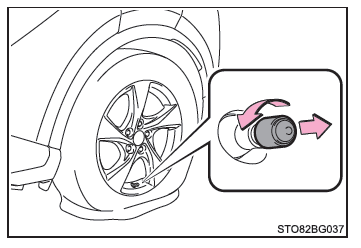

3. Retirez le capuchon de la valve du pneu crevé.

Toyota CH-R. Mesures à prendre en cas d'urgence

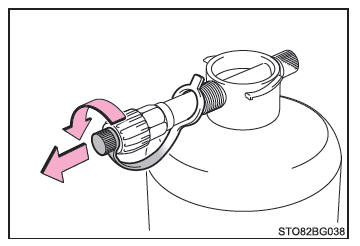

4. Retirez le bouchon de la buse.

Toyota CH-R. Mesures à prendre en cas d'urgence

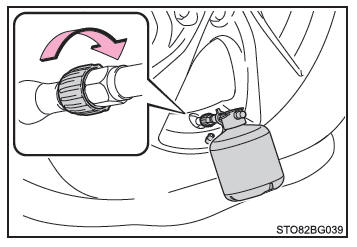

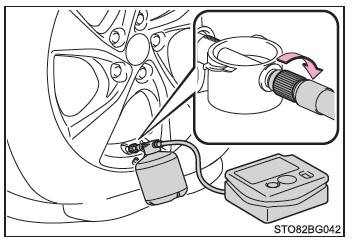

5. Raccordez la buse à la valve.

Vissez l'embout de la buse à fond dans le sens des aiguilles d'une montre.

Le flacon doit se trouver en position verticale sans toucher le sol. Si le flacon n'est pas à la verticale, faire avancer ou reculer le véhicule afin que la valve du pneu soit dans la position qui convient.

Toyota CH-R. Mesures à prendre en cas d'urgence

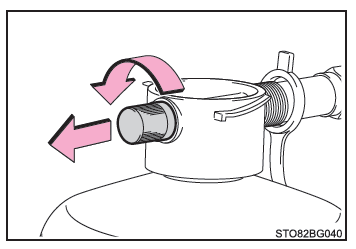

6. Retirez le bouchon du flacon.

Toyota CH-R. Mesures à prendre en cas d'urgence

7. Sortez le flexible du compresseur.

Toyota CH-R. Mesures à prendre en cas d'urgence

8. Raccordez le flacon au compresseur.

Vissez l'embout de la buse à fond dans le sens des aiguilles d'une montre.

Toyota CH-R. Mesures à prendre en cas d'urgence

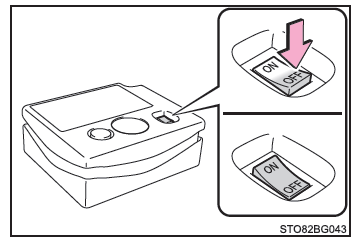

9. Assurez-vous que l'interrupteur du compresseur est sur arrêt.

Toyota CH-R. Mesures à prendre en cas d'urgence

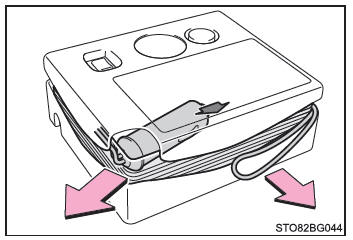

10. Retirez la fiche d'alimentation du compresseur.

Toyota CH-R. Mesures à prendre en cas d'urgence

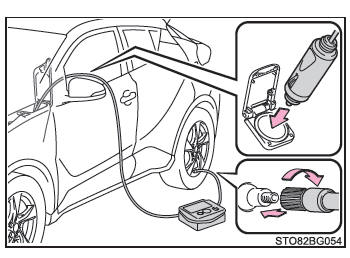

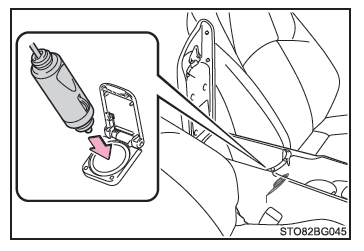

11. Branchez la fiche d'alimentation à la prise d'alimentation.

Toyota CH-R. Mesures à prendre en cas d'urgence

12. Vérifiez la pression de gonflage préconisée pour le pneu.

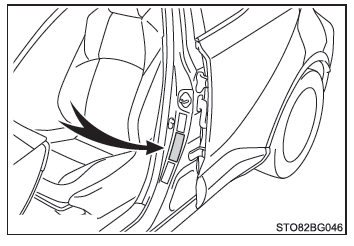

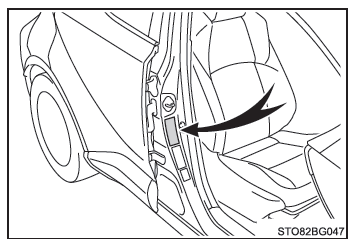

La pression de gonflage des pneus préconisée est indiquée sur l'étiquette comme illustré.

Véhicules à conduite à gauche



Véhicules à conduite à droiteToyota CH-R. Mesures à prendre en cas d'urgence

Toyota CH-R. Mesures à prendre en cas d'urgence

13. Démarrez le moteur du véhicule.

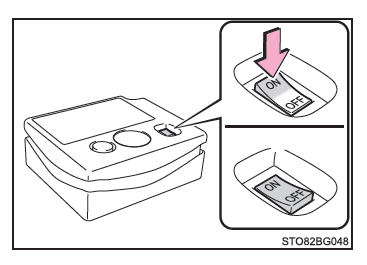

14. Pour injecter le gel anticrevaison et gonfler le pneu, mettez l'interrupteur du compresseur en position de marche.

Toyota CH-R. Mesures à prendre en cas d'urgence

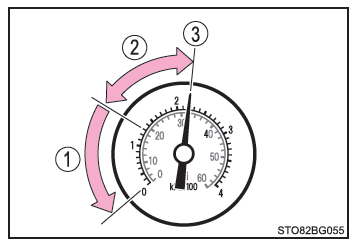

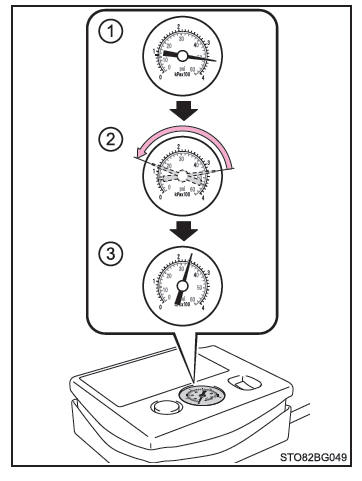

15. Gonflez le pneu jusqu'à obtenir la pression préconisée.

  1. Le gel anticrevaison est injecté et la pression monte avant de progressivement diminuer.
  2. Le manomètre n'indique la pression de gonflage effective du pneu qu'environ 1 minute (5 minutes par temps froid) après la mise de l'interrupteur en position de marche.
  3. Gonflez le pneu jusqu'à obtenir la pression préconisée.
    • Si la pression de gonflage du pneu est toujours inférieure à la pression préconisée après 35 minutes de gonflage avec l'interrupteur en position de marche, c'est que le pneu est trop endommagé pour être réparé. Mettez l'interrupteur du compresseur en position d'arrêt et prenez contact avec un concessionnaire Toyota, un réparateur agréé Toyota, ou n'importe quel réparateur fiable.
    • Si la pression de gonflage du pneu excède la pression préconisée, dégonflez le pneu pour la corriger.

Toyota CH-R. Mesures à prendre en cas d'urgence

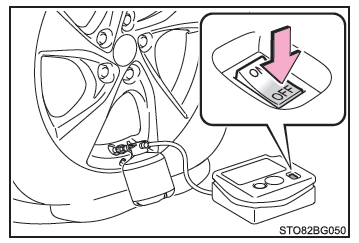

16. Arrêtez le compresseur.

Toyota CH-R. Mesures à prendre en cas d'urgence

17. Débranchez la buse de la valve du pneu puis débranchez la fiche d'alimentation de la prise d'alimentation.

Le gel anticrevaison peut fuir légèrement au débranchement du flexible.

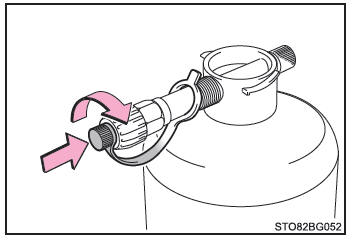

18. Appuyez sur le bouton pour purger le flacon de la pression.

Toyota CH-R. Mesures à prendre en cas d'urgence

19. Remettez le bouchon sur la buse.

Toyota CH-R. Mesures à prendre en cas d'urgence

20. Remontez le capuchon de la valve sur le pneu réparé.

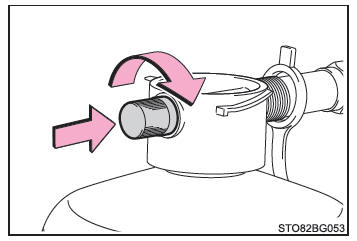

21. Débranchez le flexible du flacon et visser le bouchon au flacon.

Emballez le flacon dans le sachet d'origine et fermez ce dernier.

Toyota CH-R. Mesures à prendre en cas d'urgence

22. Rangez provisoirement le flacon et le compresseur dans le coffre à bagages.

23. Pour permettre au gel anticrevaison de se répartir régulièrement à l'intérieur de la roue, reprenez immédiatement la route et roulez prudemment sur une distance de 5 km (3 miles) environ, à moins de 80 km/h (50 mph).

24. Après avoir roulé 5 km (3 miles) environ, arrêtez votre véhicule en lieu sûr, sur sol dur et plat, et branchez le compresseur.

Toyota CH-R. Mesures à prendre en cas d'urgence

25. Vérifiez la pression de gonflage du pneu.

  1. Si la pression de gonflage des pneus est inférieure à 130 kPa (1,3 kgf/cm2 ou bar, 19 psi): La crevaison n'est pas réparable.

    Prenez contact avec un concessionnaire Toyota, un réparateur agréé Toyota, ou n'importe quel réparateur fiable.

  2. Si la pression de gonflage du pneu est supérieure à 130 kPa (1,3 kgf/ cm2 ou bar, 19 psi), mais inférieure à la pression préconisée: Continuez à 26 .
  3. Si la pression de gonflage du pneu est conforme à la préconisation : Continuez à 27.

Toyota CH-R. Mesures à prendre en cas d'urgence

26. Mettez l'interrupteur du compresseur en position de marche pour gonfler le pneu jusqu'à obtenir la pression préconisée. Roulez sur environ 5 km (3 miles) puis continuez à 24.

27. Rangez le compresseur dans le coffre à bagages.

28. En prenant toutes les précautions nécessaires pour éviter d'accélérer, de freiner et de prendre les virages brutalement, roulez prudemment à moins de 80 km/h (50 mph) jusqu'au concessionnaire Toyota ou le réparateur agréé Toyota le plus proche, ou n'importe quel réparateur fiable, afin de faire réparer ou remplacer le pneu.

■ Si le pneu est gonflé à une pression supérieure à la pression préconisée

1. Appuyez sur le bouton pour évacuer un peu d'air.

Toyota CH-R. Mesures à prendre en cas d'urgence

2. Contrôlez au manomètre que la pression indiquée est celle préconisée.

Si la pression est inférieure à la pression préconisée, remettez à nouveau l'interrupteur du compresseur en position de marche et poursuivez le gonflage jusqu'à obtenir la pression préconisée.

■ Valve d'un pneu réparé Quand un pneu est réparé avec le kit de réparation anticrevaison de secours, la valve doit être remplacée.

■ Après la réparation d'un pneu avec le kit de réparation anticrevaison de secours

  • La valve à émetteur d'alerte de pression des pneus doit être remplacée.
  • Même si les pneus sont gonflés à la pression préconisée, il peut arriver que le témoin d'alerte de pression des pneus s'allume/clignote.

■ Remarque sur la vérification du kit de réparation anticrevaison de secours Vérifiez périodiquement la date de péremption du gel anticrevaison.

La date de péremption est indiquée sur le flacon. Ne pas utiliser de gel anticrevaison dont la date de péremption est déjà expirée. Sinon, les réparations effectuées avec le kit de réparation anticrevaison de secours risquent d'être mal réalisées.

■ Kit de réparation anticrevaison de secours

  • La durée de vie du gel anticrevaison est limitée. La date de péremption est indiquée sur le flacon. Le flacon de gel anticrevaison doit être remplacé par un neuf avant la date de péremption. Prenez contact avec un concessionnaire Toyota, un réparateur agréé Toyota, ou n'importe quel réparateur fiable pour le remplacement.
  • Le gel anticrevaison du kit de réparation anticrevaison de secours ne peut être utilisé que pour réparer un seul pneu. Si vous avez utilisé le flacon de gel anticrevaison et avez besoin de le remplacer, achetez-en un nouveau auprès d'un concessionnaire Toyota, un réparateur agréé Toyota, ou n'importe quel réparateur fiable. Le compresseur est réutilisable.
  • Le gel anticrevaison est utilisable aux températures ambiantes comprises entre -30ºC (-22ºF) et 60ºC (140ºF).
  • Le kit de réparation est exclusivement conçu pour les pneus de dimensions et de type montés d'origine sur le véhicule. Ne pas l'utiliser pour des pneus de dimensions différentes de celles des pneus d'origine, ou à toute autre fin.
  • Le gel anticrevaison est un produit susceptible de tacher les vêtements.
  • Si le gel anticrevaison entre en contact avec la jante ou la carrosserie du véhicule et n'est pas nettoyé immédiatement, il peut laisser une tache définitive. Essuyez immédiatement tout écoulement de gel anticrevaison avec un chiffon humide.
  • Lorsqu'il fonctionne, le kit de réparation est bruyant. Ce n'est pas le signe d'un mauvais fonctionnement.
  • Ne pas utiliser pour contrôler ou corriger la pression des pneus.
AVERTISSEMENT

■ Ne pas rouler avec un pneu à plat Ne pas continuer à rouler avec un pneu à plat.

En roulant à plat même sur une courte distance, vous risquez d'endommager le pneu et la jante jusqu'à un point où toute réparation est impossible.

Rouler avec un pneu à plat peut engendrer la formation d'une craquelure sur toute la circonférence de son flanc. Dans un tel cas, le pneu risque d'exploser lorsque vous utilisez le kit de réparation.

■ Précautions pendant la conduite

  • Rangez le kit de réparation dans le coffre.

    Un passager pourrait être blessé en cas d'accident ou de freinage brusque.

  • Le kit de réparation est à utiliser exclusivement avec votre véhicule.

    Ne pas utiliser le kit de réparation avec d'autres véhicules, sous peine de provoquer un accident grave, voire mortel.

  • Ne pas utiliser le kit de réparation pour des pneus de dimensions différentes de celles des pneus d'origine, ou à toute autre fin. Si la réparation des pneus n'est pas complète, il peut s'ensuivre un accident grave, voire mortel.

■ Précautions d'utilisation du gel anticrevaison

  • L'ingestion de gel anticrevaison est dangereuse pour la santé. Si vous ingérez du gel anticrevaison, buvez autant d'eau que possible puis consultez immédiatement un médecin.
  • En cas de contact des yeux ou de la peau avec du gel anticrevaison, nettoyez le produit à l'eau immédiatement. Si la gêne persiste, consultez un médecin.



AVERTISSEMENT

■ Lorsque vous réparez le pneu crevé

  • Arrêtez votre véhicule en lieu, où le sol est plat.
  • Ne pas toucher aux roues ou aux parties situées autour des freins immédiatement après avoir roulé avec le véhicule.

    Après avoir roulé avec le véhicule, les roues et les parties situées autour des freins peuvent être brûlantes. Si vous touchez ces parties avec la main, le pied ou toute autre partie du corps, vous risquez de vous brûler.

  • Pour éviter tout risque d'explosion ou de fuite importante, ne pas laisser tomber le flacon au sol et ne pas l'abîmer. Inspectez visuellement le flacon avant de l'utiliser.

    Ne pas utiliser le flacon s'il a subi un choc, s'il est fendu ou coupé, s'il fuit ou s'il est abîmé. Dans pareil cas, remplacez immédiatement.

  • Branchez soigneusement le flexible à la valve, avec la roue en place sur le véhicule. Si le flexible n'est pas correctement branché à la valve, une fuite d'air peut se produire et du gel anticrevaison peut jaillir violemment.
  • Si le flexible se débranche de la valve pendant le gonflage du pneu, il risque d'être projeté violemment en raison de la pression de l'air.
  • Après le gonflage complet du pneu, au moment où le flexible est débranché et où de l'air s'échappe, il peut arriver que du gel anticrevaison soit projeté.
  • Appliquez la procédure décrite pour réparer le pneu. Si vous n'appliquez pas la procédure à la lettre, du gel anticrevaison peut être projeté.
  • Tenez-vous à distance du pneu lors de la réparation, car il y a un risque d'éclatement. Si vous remarquez des craquelures ou des déformations sur le pneu, mettez l'interrupteur du compresseur en position d'arrêt et stoppez la réparation immédiatement.
  • Le kit de réparation peut surchauffer s'il fonctionne longtemps. Ne pas faire fonctionner en continu le kit de réparation plus de 40 minutes de suite.
  • Certaines parties du kit de réparation s'échauffent de manière importante pendant l'utilisation. Soyez prudent lorsque vous manipulez le kit de réparation pendant et après l'intervention. Ne pas toucher la partie métallique autour de la zone de branchement entre le flacon et le compresseur. Sa température est brûlante.
  • Ne pas coller l'autocollant d'avertissement de vitesse ailleurs qu'à l'emplacement indiqué. Si l'autocollant est apposé sur une partie où se situe un airbag SRS, comme la garniture du volant de direction, il peut empêcher l'airbag SRS de fonctionner correctement.



AVERTISSEMENT

■ Répartition régulière du gel liquide dans la roue Respectez les précautions suivantes pour réduire les risques d'accident.

À défaut, vous risquez de perdre le contrôle du véhicule et de provoquer un accident grave, voire mortel.

  • Conduisez le véhicule prudemment à vitesse réduite. Soyez particulièrement vigilant dans les virages.
  • Si le véhicule ne roule pas droit ou si vous sentez dans le volant qu'il embarque d'un côté ou de l'autre, arrêtez le véhicule et contrôlez les points suivants.
    • État du pneu. Le pneu peut s'être désolidarisé de la jante.
    • Pression de gonflage des pneus. Si la pression de gonflage du pneu est inférieure à 130 kPa (1,3 kgf/cm2 ou bar, 19 psi), il est probable que le pneu soit très endommagé.



NOTE

■ Lorsque vous effectuez une réparation de fortune

  • Le pneu ne doit être réparé avec le kit de réparation anticrevaison de secours que si la crevaison est causée par un objet pointu, tel un clou ou une pointe plantée dans la bande de roulement.

    Ne pas retirer l'objet pointu du pneu. L'action de retirer l'objet risque d'agrandir le trou et de rendre inefficace la réparation de secours avec le kit.

  • Le kit de réparation n'est pas étanche. Veiller à protéger de l'eau le kit de réparation, notamment en cas d'utilisation sous la pluie.
  • Ne pas poser le kit de réparation à même le sol s'il est poussiéreux, sur le sable du bas-côté de la route par exemple. Si le kit de réparation aspire de la poussière, etc., un mauvais fonctionnement risque de s'ensuivre.

Ne pas retourner le flacon tête en bas lorsque vous l'utilisez, sous peine de causer des dommages au compresseur.

■ Précautions avec le kit de réparation anticrevaison de secours

  • Le kit de réparation doit être alimenté sous 12 Vcc. pour usage à bord des véhicules de tourisme. Ne pas brancher le kit de réparation à une autre source.
  • Une projection d'essence sur le kit de réparation peut entraîner son endommagement. Veillez à éviter tout contact avec de l'essence.
  • Disposez le kit de réparation dans un rangement pour lui éviter d'être exposé aux poussières et à l'eau.
  • Rangez le kit de réparation dans le plateau à outils sous le tapis de plancher, hors de portée des enfants.
  • Ne pas démonter ni modifier le kit de réparation. Tenir les organes à l'abri des chocs, surtout le manomètre. Un mauvais fonctionnement pourrait s'ensuivre.

■ Pour éviter tout dommage aux valves à émetteur d'alerte de pression des pneus Quand vous réparez un pneu avec un gel anticrevaison, il peut arriver que la valve à émetteur d'alerte de pression des pneus ne fonctionne pas normalement. Si vous utilisez un gel anticrevaison, prenez contact dans les plus brefs délais avec un concessionnaire Toyota, un réparateur agréé Toyota, ou n'importe quel réparateur fiable ou tout autre atelier d'entretien qualifié. En cas de réparation ou de remplacement d'un pneu après que vous ayez utilisé du gel anticrevaison, veillez également au remplacement de la valve à émetteur d'alerte de pression des pneus.

    Si un message d'alerte s'affiche
    L'écran multifonctionnel affiche les alertes indiquant la défaillance d'un système ou une mauvaise utilisation des fonctions du véhicule, et les messages indiquant un besoin d'entretien. Lorsqu'u ...

    En cas de crevaison (véhicules équipés d'une roue de secours)
    Votre véhicule est équipé d'une roue de secours. Vous pouvez remplacer une roue dont le pneu est crevé par la roue de secours. Pour plus de détails sur les pneus AVERTISSEMENT■ En cas de cre ...

    Autres matériaux::

    Toyota CH-R Revue Technique > Frein Avant: Demontage
    DEMONTAGE PROCEDURE 1. DEPOSER LE PISTON DE FREIN A DISQUE AVANT (a) Placer un morceau de tissu entre le piston de frein à disque avant et l'ensemble de cylindre de frein à disque avant. *a ...

    Toyota CH-R Revue Technique > Autoradio (pour Type Radio Et Affichage): Repose
    REPOSE PROCEDURE 1. REPOSER LE SUPPORT D'AUTORADIO N° 2 (a) Reposer le support d'autoradio n° 2 sur l'ensemble de récepteur de radio et d'affichage à l'aide des 2 vis. 2. REPOSER LE SUPPORT D'AUTORADIO N° 1 (a) Reposer le support d'autoradio n° 1 sur l'en ...

    Toyota CH-R Notice d'utilisation

    Toyota CH-R Revue Technique

    © 2017-2020 www.tochrfr.com
    0.0271
