Toyota CH-R Revue Technique: Pieces Constitutives

Toyota CH-R Revue Technique / Sieges / Ensemble De Siege Arriere / Pieces Constitutives

PIECES CONSTITUTIVES

SCHEMA

*A

pour côté gauche

*B

pour côté droit

*1

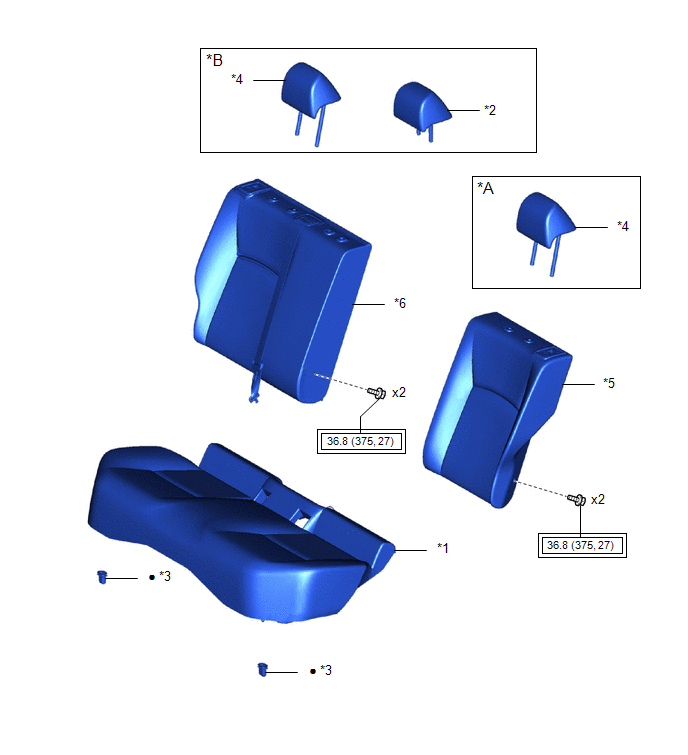

ENSEMBLE D'ASSISE DE SIEGES ARRIERE DE TYPE BANQUETTE

*2

ENSEMBLE D'APPUIE-TETE DE SIEGE CENTRAL ARRIERE

*3

CROCHET DE VERROUILLAGE D'ASSISE DE SIEGE ARRIERE

*4

ENSEMBLE D'APPUIE-TETE DE SIEGE ARRIERE

*5

ENSEMBLE DE DOSSIER DE SIEGE ARRIERE GAUCHE

*6

ENSEMBLE DE DOSSIER DE SIEGE ARRIERE DROIT

Couple de serrage pour "zones principales concernant la performance de base du véhicule" tel que déplacement/virage/arrêt": N*m (kgf*cm, lbf*pi)

●

Pièce non réutilisable

SCHEMA

*A

pour côté droit

*B

avec système de classification d'occupant

*C

avec système de classification d'occupant

-

-

*1

ENSEMBLE DE SANGLE EXTERIEURE DE CEINTURE DE SECURITE ARRIERE CENTRALE

*2

SUPPORT D'APPUIE-TETE DE SIEGE ARRIERE CENTRAL

*3

SUPPORT D'APPUIE-TETE DE SIEGE ARRIERE

*4

CACHE D'ORIFICE DE SANGLE SUPERIEURE DE CEINTURE DE SECURITE ARRIERE

*5

SOUS-ENSEMBLE DE PANNEAU DE DOSSIER DE SIEGE ARRIERE DROIT

*6

ENSEMBLE DE VERROUILLAGE DE DOSSIER DE SIEGE ARRIERE DROIT

*7

GARNITURE DE COMMANDE DE VERROUILLAGE DE DOSSIER DE SIEGE ARRIERE

*8

BOUCHON DE CACHE D'ANCRAGE DE CEINTURE DE SECURITE

*9

HOUSSE DE DOSSIER DE SIEGE ARRIERE DE TYPE SEPARE

*10

HOUSSE DE DOSSIER DE SIEGE ARRIERE DE TYPE SEPARE AVEC REMBOURRAGE

*11

REMBOURRAGE DE DOSSIER DE SIEGE ARRIERE DROIT DE TYPE SEPARE

*12

SOUS-ENSEMBLE D'ARMATURE DE DOSSIER DE SIEGE ARRIERE DROIT

Couple de serrage pour "zones principales concernant la performance de base du véhicule" tel que déplacement/virage/arrêt": N*m (kgf*cm, lbf*pi)

●

Pièce non réutilisable

SCHEMA

*A

pour côté gauche

*B

avec système de classification d'occupant

*C

avec système de classification d'occupant

-

-

*1

SUPPORT D'APPUIE-TETE DE SIEGE ARRIERE

*2

SOUS-ENSEMBLE DE PANNEAU DE DOSSIER DE SIEGE ARRIERE GAUCHE

*3

ENSEMBLE DE VERROUILLAGE DE DOSSIER DE SIEGE ARRIERE GAUCHE

*4

GARNITURE DE COMMANDE DE VERROUILLAGE DE DOSSIER DE SIEGE ARRIERE

*5

HOUSSE DE DOSSIER DE SIEGE ARRIERE DE TYPE SEPARE

*6

HOUSSE DE DOSSIER DE SIEGE ARRIERE DE TYPE SEPARE AVEC REMBOURRAGE

*7

REMBOURRAGE DE DOSSIER DE SIEGE ARRIERE GAUCHE DE TYPE SEPARE

*8

SOUS-ENSEMBLE D'ARMATURE DE DOSSIER DE SIEGE ARRIERE GAUCHE

Couple de serrage pour "zones principales concernant la performance de base du véhicule" tel que déplacement/virage/arrêt": N*m (kgf*cm, lbf*pi)

●

Pièce non réutilisable

SCHEMA

*A

avec système de classification d'occupant

-

-

*1

GARNITURE DE HOUSSE DE SIEGE ARRIERE N° 2

*2

GARNITURE DE HOUSSE DE SIEGE ARRIERE N° 1

*3

PANNEAU DE SEUIL DE PORTE ARRIERE GAUCHE

*4

PANNEAU DE SEUIL DE PORTE ARRIERE DROITE

SCHEMA

*1

HOUSSE D'ASSISE DE SIEGE ARRIERE DE TYPE BANQUETTE

*2

SOUS-ENSEMBLE DE REMBOURRAGE D'ASSISE DE SIEGE ARRIERE N° 1

*3

REMBOURRAGE D'ASSISE DE SIEGE ARRIERE

-

-
    Depose
    DEPOSE MESURE DE PRECAUTION / REMARQUE / CONSEIL ATTENTION: Porter des gants de protection. Les zones pointues des pièces peuvent blesser les mains. PROCEDURE 1. DEPOSER L'ENSEMBLE D'A ...

    Demontage
    DEMONTAGE MESURE DE PRECAUTION / REMARQUE / CONSEIL ATTENTION: Porter des gants de protection. Les zones pointues des pièces peuvent blesser les mains. PROCEDURE 1. DEPOSER LE BOUCHON DE CACHE ...
