DESCRIPTION
L'ensemble de combiné d'instruments fait clignoter ou s'éteindre le témoin de rappel de ceinture de sécurité sur l'ensemble du combiné d'instruments, en fonction de l'état de l'ensemble de sangle intérieure de ceinture de sécurité avant (siège du conducteur).

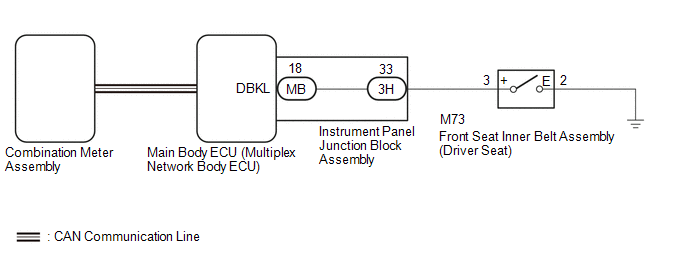

SCHEMA DE CABLAGE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE:
Cliquer ici
*1: avec système de clé intelligente
Cliquer ici
CONSEIL:
Cliquer ici
Cliquer ici
PROCEDURE
1. |
RELEVER LA VALEUR A L'AIDE DU TECHSTREAM |
(a) Brancher le Techstream sur le DLC3.
(b) Mettre le contacteur d'allumage en position ON.
(c) Allumer le Techstream.
(d) Sélectionner les menus suivants: Body Electrical / Main Body / Data List.
(e) Relever la Data List en suivant les indications du Techstream.
Body Electrical > Main Body > Data List
Affichage du tester |
Objet de la mesure |
Plage |
Condition normale |
Note de diagnostic |
---|---|---|---|---|
D Seat Buckle SW |
Contacteur de boucle de ceinture de sécurité du conducteur |
ON ou OFF |
ON: Ceinture de sécurité du conducteur non bouclée OFF: Ceinture de sécurité du conducteur bouclée |
- |
Affichage du tester |
---|
D Seat Buckle SW |
OK:
Le message ON ou OFF apparaît sur l'écran du Techstream en fonction de la condition de la ceinture de sécurité du conducteur.
OK |
REMPLACER L'ECU DE CARROSSERIE PRINCIPALE (ECU DE CARROSSERIE DU RESEAU MULTIPLEX) |
|
2. |
VERIFIER L'ENSEMBLE DE SANGLE INTERIEURE DE CEINTURE DE SECURITE AVANT (SIEGE DU CONDUCTEUR) |
(a) Déposer l'ensemble de sangle intérieure de ceinture de sécurité avant (siège du conducteur).
Cliquer ici
(b) Vérifier l'ensemble de sangle intérieure de ceinture de sécurité de siège avant (siège du conducteur) (contacteur de rappel de ceinture de sécurité).
Cliquer ici
INCORRECT |
REMPLACER L'ENSEMBLE DE SANGLE INTERIEURE DE CEINTURE DE SECURITE AVANT (SIEGE DU CONDUCTEUR) |
|
3. |
VERIFIER L'ENSEMBLE DE BLOC DE JONCTION DE TABLEAU DE BORD |
(a) Déposer l'ECU de carrosserie principale (ECU de carrosserie du réseau multiplex).
Cliquer ici

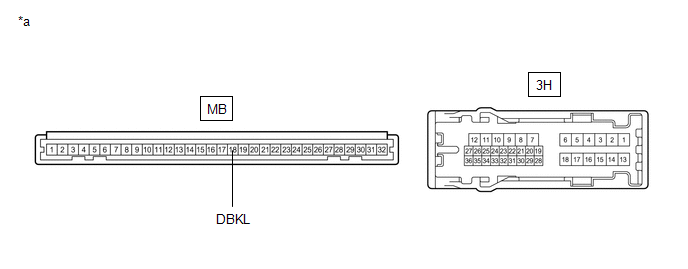

*a |
Pièce constitutive sans faisceau de câbles branché (ensemble de bloc de jonction de tableau de bord) |
- |
- |
(b) Débrancher le connecteur 3H de l'ensemble de bloc de jonction de tableau de bord.
(c) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
Branchement du tester |
Condition |
Condition spécifiée |
---|---|---|
MB-18 (DBKL) - 3H-33 |
En permanence |
En dessous de 1 Ω |
INCORRECT |
REMPLACER L'ENSEMBLE DE BLOC DE JONCTION DE TABLEAU DE BORD |
|
4. |
VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ECU DE CARROSSERIE PRINCIPALE (ECU DE CARROSSERIE DU RESEAU MULTIPLEX - ENSEMBLE DE SANGLE INTERIEURE DE CEINTURE DE SECURITE AVANT (SIEGE DU CONDUCTEUR - MASSE DE CARROSSERIE) |
(a) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
Branchement du tester |
Condition |
Condition spécifiée |
---|---|---|
3H-33 - M73-3 (+) |
En permanence |
En dessous de 1 Ω |
M73-3 (+) - Masse de carrosserie |
En permanence |
10 kΩ minimum |
M73-2 (E) - Masse de carrosserie |
En permanence |
En dessous de 1 Ω |
OK |
REMPLACER L'ECU DE CARROSSERIE PRINCIPALE (ECU DE CARROSSERIE DU RESEAU MULTIPLEX) |
INCORRECT |
REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR |
