DESCRIPTION
Ce DTC est enregistré en cas de dysfonctionnement dans le circuit d'alimentation électrique de la batterie de l'ECU de certification (ensemble d'ECU de clé intelligente) ou de court-circuit à la masse.
|
N° de DTC |
Objet de la détection |
Condition de détection du DTC |
Organe incriminé |
Remarque |
|---|---|---|---|---|
|
B228B |
Dysfonctionnement au niveau de la tension du système ou de l'activation GND |
L'un ou l'autre des dysfonctionnements suivants est détecté (le dysfonctionnement du capteur de vitesse du véhicule est détecté) (logique de détection à 1 cycle*)
|
|
|
|
Conditions de fonctionnement du véhicule |
|||
|---|---|---|---|
|
Séquence 1 |
Séquence 2 |
||
|
Condition de diagnostic |
Conduire le véhicule. |
â—‹ |
â—‹ |
|
Etat du dysfonctionnement |
Un dysfonctionnement est détecté dans l'ECU de certification (ensemble d'ECU de clé intelligente) dans le circuit d'alimentation électrique de la batterie. |
â—‹ |
- |
|
Un dysfonctionnement est détecté dans le circuit de masse de l'ECU de certification (ensemble d'ECU de clé intelligente). |
- |
â—‹ |
|
|
Durée de détection |
- |
- |
|
|
Nombre de cycles |
1 cycle(s) |
1 cycle(s) |
|
CONSEIL:
Le DTC est émis lorsque les conditions requises pour l'une des séquences dans le tableau ci-dessus sont remplies.
Condition de fonctionnement du véhicule et fonction de sécurité lorsqu'un dysfonctionnement est détecté|
Condition de fonctionnement du véhicule lorsqu'un dysfonctionnement est détecté |
Fonction de sécurité en cas de détection d'un dysfonctionnement |
|---|---|
|
Le moteur est coupé lorsque le véhicule roule. |
- |
|
N° de DTC |
Data List et Active Test |
|---|---|
|
B228B |
- |

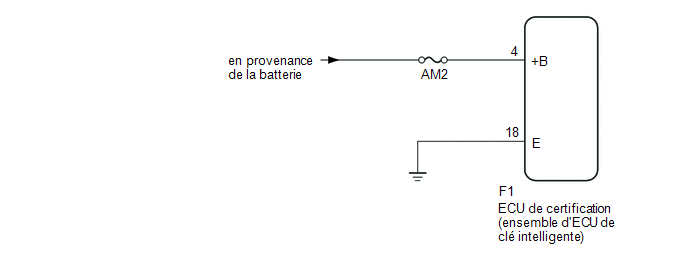

SCHEMA DE CABLAGE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE:
Cliquer ici
CONSEIL:
Lorsque le câble est débranché puis rebranché sur la borne négative (-) de la batterie, le mode d'alimentation électrique ne revient pas à l'état sélectionné avant que le câble ne soit débranché.
PROCEDURE
|
1. |
VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (SOURCE D'ALIMENTATION ELECTRIQUE) |
Cliquer ici
| INCORRECT | |
REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR SUR LE CIRCUIT BRANCHE A LA SOURCE D'ALIMENTATION ELECTRIQUE |
|
|
2. |
VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (MASSE) |
Cliquer ici
| OK | |
FIN (DYSFONCTIONNEMENT PROVISOIRE DE BRANCHEMENT SUSPECTE)
|
| INCORRECT | |
REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR SUR LE CIRCUIT BRANCHE A LA SOURCE D'ALIMENTATION ELECTRIQUE |
Dysfonctionnement du signal de vitesse du véhicule (B2282,B2283)
Dysfonctionnement du circuit du signal de position de verrouillage de direction
