Toyota CH-R Revue Technique: La fonction Auto Up / Down de la vitre électrique arrière gauche ne fonctionne pas avec le contacteur de lève-vitre électrique arrière gauche

Toyota CH-R Revue Technique / Vitres / Fenetres / Systeme De Commande De Vitre Electrique / La fonction Auto Up / Down de la vitre électrique arrière gauche ne fonctionne pas avec le contacteur de lève-vitre électrique arrière gauche

DESCRIPTION

Si les fonctions de fermeture et d'abaissement manuelles fonctionnent normalement mais que les fonctions de fermeture et d'abaissement automatiques ne fonctionnent pas, il se peut que le système de commande de vitre électrique soit en mode de sécurité.

Si l'initialisation de la vitre électrique n'a pas été effectuée, les fonctions d'ouverture et de fermeture automatiques ne fonctionneront pas.

Cliquer ici

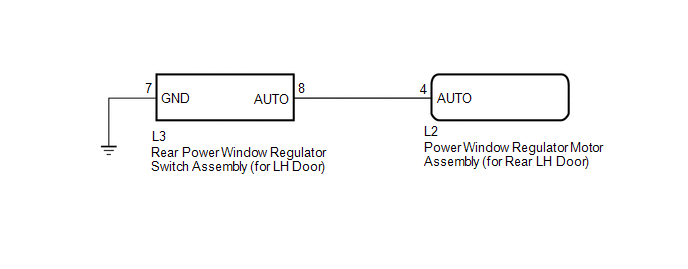

SCHEMA DE CABLAGE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

REMARQUE:

Si l'ensemble de moteur de lève-vitre électrique (pour porte arrière gauche) a été remplacé par un élément neuf, initialiser le système de commande de vitre électrique.
Cliquer ici
S'assurer que les réglages personnalisés du système de vitre électrique "RL Window Auto Up" et "RL Window Auto Down" sont mis en position "ON" avant de réaliser la procédure suivante.
Cliquer ici
Après l'activation de la fonction anticrochet, la fonction de fermeture automatique ne fonctionnera pas la première fois que le contacteur de fermeture automatique de vitre électrique sera actionné. La fonction de fermeture automatique fonctionnera normalement après la première activation du contacteur de vitre électrique.

CONSEIL:

Si le capteur d'impulsion intégré à l'ensemble de moteur de lève-vitre électrique (pour porte arrière gauche) présente un dysfonctionnement, le système de commande de vitre électrique passera en mode de sécurité. Les fonctions de fermeture et d'ouverture à distance et automatique ne peuvent être activées en mode de sécurité. Toutefois, il est possible de fermer la vitre électrique en maintenant l'ensemble de contacteur de lève-vitre électrique arrière (pour côté gauche) en position de fermeture automatique et de l'ouvrir manuellement en enfonçant l'ensemble de contacteur de lève-vitre électrique arrière (pour côté gauche).

Cliquer ici

PROCEDURE

1.	RELEVER LA VALEUR AFFICHEE PAR LE TECHSTREAM (RL-DOOR MOTOR)

(a) Brancher le Techstream sur le DLC3.

(b) Mettre le contacteur d'allumage en position ON.

(d) Sélectionner les menus suivants: Body Electrical / RL-Door Motor / Data List.

(e) Relever la Data List en suivant les indications du Techstream.

Body Electrical > RL-Door Motor > Data List

Affichage du tester	Objet de la mesure	Plage	Condition normale	Note de diagnostic
RL Door P/W Auto SW	Signal de contacteur automatique de lève-vitre électrique de porte arrière gauche	OFF ou ON	OFF: Contacteur de fermeture ou d'abaissement automatique de fenêtre électrique de porte arrière gauche non actionné ON: Contacteur de fermeture ou d'abaissement automatique de fenêtre électrique de porte arrière gauche actionné	-

Affichage du tester

Objet de la mesure

Plage

Condition normale

Note de diagnostic

RL Door P/W Auto SW

Signal de contacteur automatique de lève-vitre électrique de porte arrière gauche

OFF ou ON

OFF: Contacteur de fermeture ou d'abaissement automatique de fenêtre électrique de porte arrière gauche non actionné

ON: Contacteur de fermeture ou d'abaissement automatique de fenêtre électrique de porte arrière gauche actionné

Body Electrical > RL-Door Motor > Data List

Affichage du tester
RL Door P/W Auto SW

OK:

Sur l'écran du Techstream, ON ou OFF s'affiche en conséquence.

INCORRECT

PASSER AU POINT 4

2.	PROCEDER A L'INITIALISATION (POUR PORTE ARRIERE GAUCHE)

(a) Initialiser l'ensemble de moteur de lève-vitre électrique (pour porte arrière gauche).

Cliquer ici

3.	VERIFIER LE SYSTEME DE COMMANDE DE VITRE ELECTRIQUE (FONCTION D'OUVERTURE/FERMETURE AUTOMATIQUE)

(a) S'assurer que la vitre électrique de porte arrière gauche se déplace lorsque les fonctions de fermeture et d'abaissement automatiques de l'ensemble de contacteur de lève-vitre électrique arrière (pour porte gauche) sont actionnées.

Cliquer ici

OK:

Les fonctions de fermeture et d'ouverture automatiques côté arrière gauche sont normales.

FIN (PROBLEME DU A L'ECHEC DE L'INITIALISATION)

INCORRECT

REMPLACER L'ENSEMBLE DE MOTEUR DE LEVE-VITRE ELECTRIQUE (POUR PORTE ARRIERE GAUCHE)

4.	VERIFIER L'ENSEMBLE DE CONTACTEUR DE LEVE-VITRE ELECTRIQUE ARRIERE (POUR PORTE ARRIERE GAUCHE)

(a) Déposer l'ensemble de contacteur de lève-vitre électrique arrière (pour porte gauche).

Cliquer ici

(b) Vérifier l'ensemble de contacteur de lève-vitre électrique arrière (pour porte gauche).

Cliquer ici

INCORRECT

REMPLACER L'ENSEMBLE DE CONTACTEUR DE LEVE-VITRE ELECTRIQUE ARRIERE (POUR PORTE GAUCHE)

5.	VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ENSEMBLE DE CONTACTEUR DE LEVE-VITRE ELECTRIQUE ARRIERE (POUR PORTE GAUCHE) - ENSEMBLE DE MOTEUR DE LEVE-VITRE ELECTRIQUE (POUR PORTE ARRIERE GAUCHE))

(a) Débrancher le connecteur L2 de l'ensemble de moteur de lève-vitre électrique (pour porte arrière gauche).

(b) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard

Branchement du tester	Condition	Condition spécifiée
L3-8 (AUTO) - L2-4 (AUTO)	En permanence	En dessous de 1 Ω
L3-8 (AUTO) ou L2-4 (AUTO) - Masse de carrosserie	En permanence	10 kΩ minimum

REMPLACER L'ENSEMBLE DE MOTEUR DE LEVE-VITRE ELECTRIQUE (POUR PORTE ARRIERE GAUCHE)

INCORRECT

REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR
