DESCRIPTION
Ce DTC est enregistré lorsque le signal de position de verrouillage de direction transmis par l'ECU de verrouillage de direction (ensemble d'actionneur de verrouillage de direction ou de support supérieur) via la ligne directe et le signal de position de verrouillage de direction envoyé via la communication LIN ne correspondent pas.
|
N° de DTC |
Objet de la détection |
Condition de détection du DTC |
Organe incriminé |
Remarque |
|---|---|---|---|---|
|
B2285 |
Dysfonctionnement du circuit du signal de position de verrouillage de direction |
Le signal de position de verrouillage de direction transmis par l'ECU de verrouillage de direction (ensemble d'actionneur de verrouillage de direction ou de support supérieur) via la ligne directe et le signal de position de verrouillage de direction envoyé via la communication LIN ne correspondent pas. (logique de détection à 1 cycle*) |
|
|
|
Condition de fonctionnement du véhicule lorsqu'un dysfonctionnement est détecté |
Fonction de sécurité en cas de détection d'un dysfonctionnement |
|---|---|
|
Le moteur ne peut pas être démarré. |
L'ECU n'envoie pas de demande de démarrage du moteur. |
|
N° de DTC |
Data List et Active Test |
|---|---|
|
B2285 |
Commande de source d'alimentation électrique
Clé intelligente
|

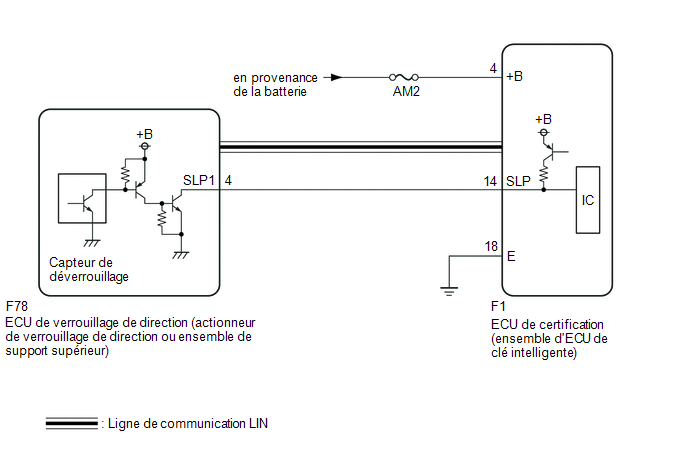

SCHEMA DE CABLAGE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE:
Cliquer ici
Cliquer ici
CONSEIL:
Lorsque le câble est débranché puis rebranché sur la borne négative (-) de la batterie, le mode d'alimentation électrique ne revient pas à l'état sélectionné avant que le câble ne soit débranché.
PROCEDURE
|
1. |
VERIFIER SI DES DTC SONT EMIS |
(a) Vérifier les DTC.
Body Electrical > Smart Key > Trouble CodesCONSEIL:
OK:
Le DTC B2785 du système de communication LIN n'est pas émis.
| INCORRECT | |
PASSER AU DTC B2785 |
|
|
2. |
RELEVER LA VALEUR A L'AIDE DU TECHSTREAM (STEERING UNLOCK SWITCH) |
(a) Brancher le Techstream sur le DLC3.
(b) Mettre le contacteur du moteur en position ON (IG).
(c) Allumer le Techstream.
(d) Sélectionner les menus suivants: Body Electrical / Power Source Control / Data List.
(e) Relever la Data List en suivant les indications du Techstream.
Body Electrical > Power Source Control > Data List|
Affichage du tester |
Objet de la mesure |
Plage |
Condition normale |
Note de diagnostic |
|---|---|---|---|---|
|
Steering Unlock Switch |
Signal d'état du capteur de déverrouillage de direction émis par l'ECU de verrouillage de direction (ensemble d'actionneur de verrouillage de direction ou de support supérieur) |
OFF ou ON |
OFF: Direction verrouillée ON: Direction déverrouillée |
|
|
Affichage du tester |
|---|
|
Steering Unlock Switch |
Résultat:
|
Résultat |
Passer au point |
|---|---|
|
L'affichage du Techstream ne change pas |
A |
|
L'affichage du Techstream change |
B |
| B | |
REMPLACER L'ECU DE VERROUILLAGE DE DIRECTION (ACTIONNEUR DE VERROUILLAGE DE DIRECTION OU ENSEMBLE DE SUPPORT SUPERIEUR) |
|
|
3. |
VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (SOURCE D'ALIMENTATION ELECTRIQUE) |
Cliquer ici
| INCORRECT | |
REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR SUR LE CIRCUIT BRANCHE A LA SOURCE D'ALIMENTATION ELECTRIQUE |
|
|
4. |
VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (MASSE) |
Cliquer ici
| INCORRECT | |
REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR |
|
|
5. |
VERIFIER L'ECU DE VERROUILLAGE DE DIRECTION (ENSEMBLE D'ACTIONNEUR DE VERROUILLAGE DE DIRECTION OU DE SUPPORT SUPERIEUR) |
(a) Rebrancher le connecteur F1 de l'ECU de certification (ensemble d'ECU de clé intelligente).
|
(b) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous. Résistance standard:
CONSEIL:
|
|
||||||||||||
| INCORRECT | |
REMPLACER L'ECU DE VERROUILLAGE DE DIRECTION (ACTIONNEUR DE VERROUILLAGE DE DIRECTION OU ENSEMBLE DE SUPPORT SUPERIEUR) |
|
|
6. |
VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ECU DE CERTIFICATION (ECU DE CLE INTELLIGENTE) - ECU DE VERROUILLAGE DE DIRECTION (ACTIONNEUR DE VERROUILLAGE DE DIRECTION OU ENSEMBLE DE SUPPORT SUPERIEUR) |
(a) Débrancher le connecteur F1 de l'ECU de certification (ensemble d'ECU de clé intelligente).
(b) Débrancher le connecteur F78 d'ECU de verrouillage de direction (actionneur de verrouillage de direction ou ensemble de support supérieur).
(c) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
|
Branchement du tester |
Condition |
Condition spécifiée |
|---|---|---|
|
F1-14 (SLP) - F78-4 (SLP1) |
En permanence |
En dessous de 1 Ω |
|
F1-14 (SLP) ou F78-4 (SLP1) - Masse de carrosserie |
En permanence |
10 kΩ minimum |
| OK | |
REMPLACER L'ECU DE CERTIFICATION (ENSEMBLE D'ECU DE CLE INTELLIGENTE) |
| INCORRECT | |
REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR |
