DESCRIPTION

Ce DTC est enregistré lorsque l'ECU de contrôle de dérapage (ensemble d'actionneur de frein) reçoit un signal de court-circuit en +B du capteur d'angle de braquage.

N° de DTC

Objet de la détection

Condition de détection du DTC

Organe incriminé

C1432

Dysfonctionnement de la tension d'alimentation électrique du capteur d'angle de braquage

Avec la tension de la borne +BS entre 9,6 et 16,5 V, un signal de dysfonctionnement du circuit d'alimentation électrique du capteur de l'angle de fonctionnement de la direction est reçu en provenance du capteur d'angle de braquage.

  • Alimentation électrique du capteur d'angle de braquage
  • Capteur d'angle de braquage

SCHEMA DE CABLAGE

Se reporter aux DTC C1434.

Cliquer ici

MESURE DE PRECAUTION / REMARQUE / CONSEIL

REMARQUE:

Vérifier les fusibles pour les circuits liés à ce système avant d'effectuer la procédure suivante.

PROCEDURE

1.

VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (BORNE DE SOURCE D'ALIMENTATION ELECTRIQUE)

(a) Déposer le volant et le cache de colonne.

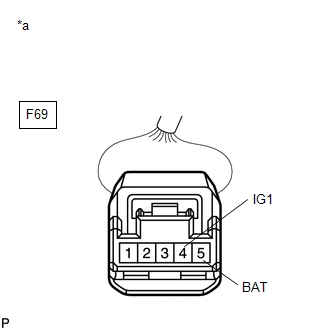

*a

Vue avant du connecteur côté faisceau de câbles

(vers le capteur d'angle de braquage)

(b) S'assurer de l'absence de jeu au niveau du verrouillage et du raccordement du connecteur.

(c) Débrancher le connecteur E69 du capteur d'angle de braquage.

(d) Mesurer la tension en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Tension standard:

Branchement du tester

Condition

Condition spécifiée

E69-5 (BAT) - Masse de carrosserie

En permanence

11 à 14 V

E69-4 (IG1) - Masse de carrosserie

Contacteur d'allumage en position ON

11 à 14 V

Résultat:

Résultat

Passer au point

OK

A

NG

B

B

REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR (CIRCUIT D'ALIMENTATION ELECTRIQUE)

A

2.

VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (BORNE DE MASSE)

(a) Mettre le contacteur d'allumage en position OFF.

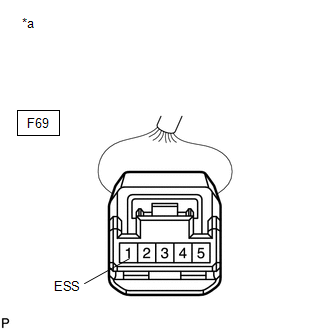

*a

Vue avant du connecteur côté faisceau de câbles

(vers le capteur d'angle de braquage)

(b) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

E69-1 (ESS) - Masse de carrosserie

En permanence

En dessous de 1 Ω

CONSEIL:

Si la recherche de pannes a été effectuée conformément au tableau des symptômes de problèmes, se reporter aux indications du tableau et passer au point suivant avant de remplacer les pièces.

Cliquer ici

OK

REMPLACER LE CAPTEUR D'ANGLE DE BRAQUAGE

INCORRECT

REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR (CIRCUIT DE MASSE)
