Toyota CH-R Revue Technique: Dysfonctionnement de la tension élevée d'alimentation électrique (C1417)

Toyota CH-R Revue Technique / Commande De Freinage / Systemes De Commande Dynamique / Systeme De Commande De Stabilite Du Vehicule / Dysfonctionnement de la tension élevée d'alimentation électrique (C1417)

DESCRIPTION

Lorsqu'un dysfonctionnement est détecté dans le circuit de l'alimentation électrique, l'ECU de contrôle de dérapage (ensemble d'actionneur de frein) enregistre ce DTC et neutralise le fonctionnement ABS par le biais de la fonction de sécurité.

Ce DTC est enregistré lorsque la tension de la borne +BS s'écarte en raison d'un dysfonctionnement dans un circuit du système d'alimentation électrique ou de charge tel que le circuit de la batterie ou de l'alternateur, etc.

N° de DTC

Objet de la détection

Condition de détection du DTC

Organe incriminé

C1417

Dysfonctionnement de la tension élevée d'alimentation électrique

La tension de la borne +BS est supérieure à 16,5 V pendant 1 seconde minimum.

  • Batterie
  • Système de charge
  • Circuit d'alimentation électrique
  • Circuit d'alimentation électrique interne de l'ECU de contrôle de dérapage (ensemble d'actionneur de frein)

SCHEMA DE CABLAGE

Se reporter aux DTC C1241.

Cliquer ici

MESURE DE PRECAUTION / REMARQUE / CONSEIL

REMARQUE:

  • En cas de remplacement de l'ECU de contrôle de dérapage (ensemble d'actionneur de frein), effectuer l'apprentissage de la variante du système.

    Cliquer ici

  • Vérifier les fusibles pour les circuits liés à ce système avant d'effectuer la procédure suivante.

PROCEDURE

1.

VERIFIER LA BATTERIE

(a) Vérifier la tension de la batterie.

Tension standard:

11 à 14 V

INCORRECT

VERIFIER OU REMPLACER LE COMPOSANT DU SYSTEME DE CHARGE OU LA BATTERIE

OK

2.

VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (BORNE DE SOURCE D'ALIMENTATION ELECTRIQUE)

(a) S'assurer de l'absence de jeu au niveau du verrouillage et du raccordement du connecteur.

*a

Vue avant du connecteur côté faisceau de câbles

(vers l'ECU de contrôle de dérapage (ensemble d'actionneur de frein))

(b) Débrancher le connecteur A42 de l'ECU de contrôle de dérapage (ensemble d'actionneur de frein).

(c) Mesurer la tension en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Tension standard:

Branchement du tester

Condition

Condition spécifiée

A42-30 (+BS) - Masse de carrosserie

En permanence

11 à 14 V

INCORRECT

REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR (CIRCUIT D'ALIMENTATION ELECTRIQUE)

OK

3.

VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (BORNE DE SOURCE D'ALIMENTATION ELECTRIQUE (IG1))

(a) Débrancher le connecteur A42 de l'ECU de contrôle de dérapage (ensemble d'actionneur de frein).

*a

Vue avant du connecteur côté faisceau de câbles

(vers l'ECU de contrôle de dérapage (ensemble d'actionneur de frein))

(b) Mesurer la tension en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Tension standard:

Branchement du tester

Condition

Condition spécifiée

A42-36 (IG1) - Masse de carrosserie

Contacteur d'allumage en position ON

11 à 14 V

INCORRECT

REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR (CIRCUIT D'ALIMENTATION ELECTRIQUE)

OK

4.

VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (BORNE GND1)

(a) Mettre le contacteur d'allumage en position OFF.

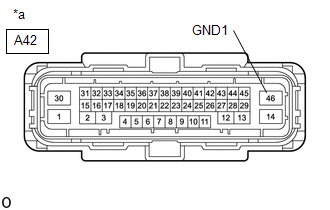

*a

Vue avant du connecteur côté faisceau de câbles

(vers l'ECU de contrôle de dérapage (ensemble d'actionneur de frein))

(b) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

A42-46 (GND1) - Masse de carrosserie

En permanence

En dessous de 1 Ω

INCORRECT

REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR (CIRCUIT D'ALIMENTATION ELECTRIQUE)

OK

5.

CONFIRMER A NOUVEAU LE DTC

(a) Rebrancher le connecteur A42 de l'ECU de contrôle de dérapage (ensemble d'actionneur de frein).

(b) Supprimer les DTC.

Cliquer ici

Chassis > ABS/VSC/TRAC/EPB > Clear DTCs

(c) Mettre le contacteur d'allumage en position OFF.

(d) Faire démarrer le moteur.

(e) Effectuer un essai sur route.

(f) Vérifier si le même DTC est émis.

Cliquer ici

Chassis > ABS/VSC/TRAC/EPB > Trouble Codes

Résultat:

Résultat

Passer au point

Le DTC C1417 n'est pas émis.

A

Le DTC C1417 est émis.

B

CONSEIL:

Si la recherche de pannes a été effectuée conformément au tableau des symptômes de problèmes, se reporter aux indications du tableau et passer au point suivant avant de remplacer les pièces.

Cliquer ici

A

UTILISER LA METHODE DE SIMULATION POUR EFFECTUER LA VERIFICATION

B

REMPLACER L'ENSEMBLE D'ACTIONNEUR DE FREIN
