DESCRIPTION

Ce DTC est enregistré lorsque l'ECU de contrôle de dérapage (ensemble d'actionneur de frein) reçoit un signal de dysfonctionnement de la tension d'alimentation du capteur en provenance du capteur d'embardée et d'accélération (ensemble de capteur d'airbag).

N° de DTC

Objet de la détection

Condition de détection du DTC

Organe incriminé

C1381

Dysfonctionnement de la tension d'alimentation électrique du capteur d'accélération

La vitesse du véhicule est de 6 km/h (4 mi/h) minimum, et le signal de dysfonctionnement d'alimentation électrique du capteur d'embardée et d'accélération est reçu pendant au moins 1,1 seconde.

  • Circuit d'alimentation électrique du capteur d'accélération
  • Capteur d'accélération (ensemble de capteur d'airbag)

SCHEMA DE CABLAGE

Se reporter aux DTC C1234, C1472 et C1474.

Cliquer ici

MESURE DE PRECAUTION / REMARQUE / CONSEIL

REMARQUE:

Vérifier les fusibles pour les circuits liés à ce système avant d'effectuer la procédure suivante.

PROCEDURE

1.

VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (BORNE DE SOURCE D'ALIMENTATION ELECTRIQUE)

(a) S'assurer de l'absence de jeu au niveau du verrouillage et du raccordement du connecteur.

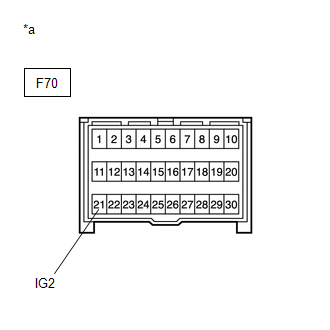

*a

Vue avant du connecteur côté faisceau de câbles

(au capteur d'embardée et d'accélération (ensemble de capteur d'airbag))

(b) Débrancher le connecteur de capteur d'embardée et d'accélération (ensemble de capteur d'airbag) F70.

(c) Mettre le contacteur d'allumage en position ON.

(d) Mesurer la tension en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Tension standard:

Branchement du tester

Condition

Condition spécifiée

F70-21 (IG2) - Masse de carrosserie

Contacteur d'allumage en position ON

11 à 14 V

INCORRECT

REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR (CIRCUIT D'ALIMENTATION ELECTRIQUE)

OK

2.

VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (BORNE DE MASSE)

(a) Mettre le contacteur d'allumage en position OFF.

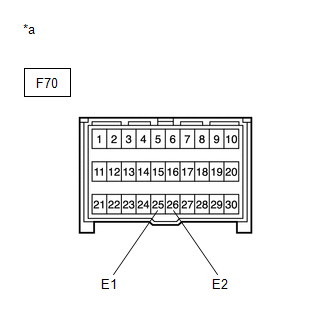

*a

Vue avant du connecteur de faisceau de câbles (vers le capteur d'embardée et d'accélération (ensemble de capteur d'airbag))

(b) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

F70-25 (E1) - Masse de carrosserie

En permanence

En dessous de 1 Ω

F70-26 (E2) - Masse de carrosserie

En permanence

En dessous de 1 Ω

CONSEIL:

Si la recherche de pannes a été effectuée conformément au tableau des symptômes de problèmes, se reporter aux indications du tableau et passer au point suivant avant de remplacer les pièces.

Cliquer ici

OK

REMPLACER L'ENSEMBLE DE CAPTEUR D'AIRBAG

INCORRECT

REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR (CIRCUIT DE MASSE)
