DEMONTAGE
PROCEDURE
1. DEPOSER LE PANNEAU LATERAL GAUCHE DE CAPOT
|
(a) A l'aide d'un extracteur d'agrafes, libérer les agrafes pour déposer le panneau latéral gauche de capot. |
|
2. DEPOSER LE PANNEAU LATERAL DROIT DE CAPOT
CONSEIL:
Procéder de la même manière que pour le côté gauche.
3. DEPOSER L'ISOLANT DE CAPOT
|
(a) A l'aide d'un extracteur d'agrafes, déposer les 8 agrafes. |
|
(b) Libérer les guides pour déposer l'isolant de capot.

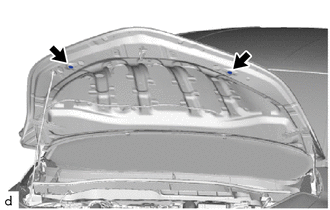

4. DEPOSER LE BOUCHON D'ORIFICE
|
(a) Déposer les 2 bouchons d'orifice. |
|
5. DEPOSER LE SOUS-ENSEMBLE DE GICLEUR DE LAVE-GLACE
Cliquer ici
6. DEBRANCHER L'ENSEMBLE DE DURITE DE LAVE-GLACE
|
(a) Débrancher l'ensemble de durite de lave-glace des attaches et du guide. |
|
|
(b) Déposer les 7 attaches. |
|
Verification Sur Vehicule
ReglageToyota CH-R Revue Technique > Capteur De Commande D'eclairage Automatique: Verification Sur Vehicule
VERIFICATION SUR VEHICULE
PROCEDURE
1. VERIFIER LE CAPTEUR DE COMMANDE D'ECLAIRAGE AUTOMATIQUE
(a) Vérifier le faisceau de câbles.
(1) Débrancher le capteur de commande d'éclairage automatique (G1).
(2) Mesurer la tension en fonction de la (des) valeur(s) indiquée(s)
...
Toyota CH-R Revue Technique > Systeme De Commande De Stabilite Du Vehicule: Dysfonctionnement de sortie du capteur d'angle de braquage (C1434)
DESCRIPTION
L'ECU de contrôle de dérapage (ensemble d'actionneur de frein) reçoit des signaux
émis par le capteur d'angle de braquage via le système de communication CAN.
CONSEIL:
En cas de dysfonctionnement dans les lignes de bus entre le capteur d'angle de
braquage et l ...
