VERIFICATION SUR VEHICULE
PROCEDURE
1. VERIFIER LE SOUS-ENSEMBLE DE CAPOT

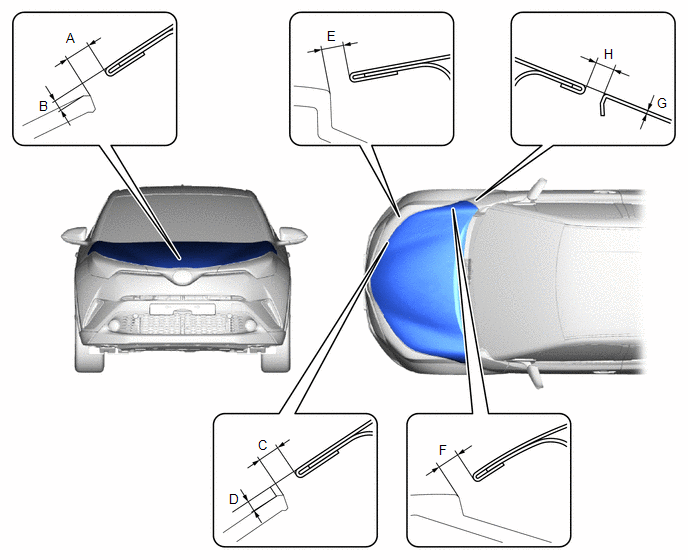

(a) S'assurer que les mesures de jeu des zones "A" Ã "H" sont bien dans les plages standard.
Jeu standard
|
Zone |
Mesure |
Zone |
Mesure |
|---|---|---|---|
|
A |
2,8 Ã 5,8 mm (0,110 Ã 0,228 po) |
B |
0,5 Ã 3,5 mm (0,020 Ã 0,138 po) |
|
C |
2,8 Ã 5,8 mm (0,110 Ã 0,228 po) |
D |
0,5 Ã 3,5 mm (0,020 Ã 0,138 po) |
|
E |
1,8 Ã 5,8 mm (0,071 Ã 0,228 po) |
F |
1,8 Ã 5,8 mm (0,071 Ã 0,228 po) |
|
G |
-1,5 Ã 1,5 mm (-0,059 Ã 0,059 po) |
H |
3,4 Ã 6,4 mm (0,134 Ã 0,252 po) |
Pieces Constitutives
PIECES CONSTITUTIVES
SCHEMA
*1
BOUCHON D'ORIFICE
*2
ISOLANT DE CAPOT
*3
PANNEAU LATERAL GAUCHE DE CAPOT
*4
...
Demontage
DEMONTAGE
PROCEDURE
1. DEPOSER LE PANNEAU LATERAL GAUCHE DE CAPOT
(a) A l'aide d'un extracteur d'agrafes, libérer les agrafes pour déposer
le panneau latéral gauche de ...
