Toyota CH-R Revue Technique: Depose

DEPOSE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

CONSEIL:

  • Procéder de la même façon pour le côté droit et pour le côté gauche.
  • La procédure suivante se rapporte au côté gauche.

PROCEDURE

1. DEPOSER LA MOULURE EXTERIEURE DE PARE-BRISE

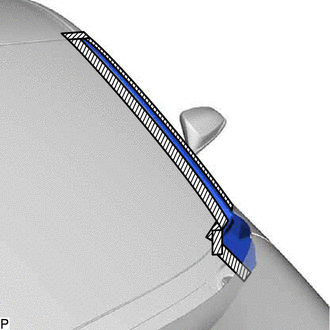

(a) Appliquer du ruban adhésif de protection autour de la moulure extérieure de pare-brise.

Ruban adhésif de protection

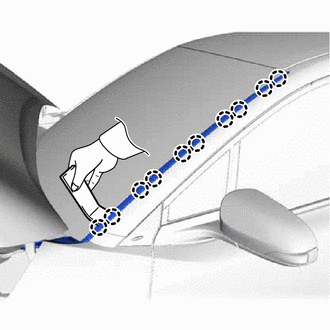

(b) Libérer les griffes et l'agrafe pour débrancher la moulure extérieure de pare-brise, comme indiqué sur le schéma.

Déposer dans ce sens

(c) A l'aide d'un extracteur de moulure D, libérer les griffes pour déposer la moulure extérieure de pare-brise.

2. DEPOSER L'AGRAFE DE MOULURE EXTERIEURE DE PARE-BRISE N° 1

CONSEIL:

Effectuer la procédure suivante uniquement lorsque le remplacement d'une agrafe de moulure extérieure de pare-brise n° 1 est nécessaire.

(a) Libérer les griffes pour déposer les 5 agrafes de moulure extérieure de pare-brise n° 1,comme indiqué sur le schéma.

Déposer dans ce sens

3. DEPOSER L'AGRAFE DE MOULURE EXTERIEURE DE PARE-BRISE N° 3

CONSEIL:

Effectuer la procédure suivante uniquement lorsque le remplacement d'une agrafe de moulure extérieure de pare-brise n° 3 est nécessaire.

(a) Déposer le sous-ensemble de vitre de pare-brise.

Cliquer ici

(b) Introduire un foret de 4,0 mm (0,157 po) sur une perceuse.

(c) Entourer de ruban adhésif le foret de 4,0 mm (0,157 po) à 5,0 mm (0,197 po) de l'extrémité comme indiqué sur le schéma.

Mesure standard:

Zone

Mesure

A

5,0 mm (0,197 po)

REMARQUE:

Ce ruban adhésif sur le foret de 4,0 mm (0,157 po) sert à éviter qu'il n'entre trop profondément.

*a

Ruban adhésif

(d) Appuyer légèrement le foret contre les agrafes de moulure extérieure de pare-brise n° 3 pour percer les flasques d'agrafe de moulure extérieure de pare-brise n° 3 et déposer les 5 agrafes de moulure extérieure de pare-brise n° 3.

ATTENTION:

Prudence lors de la manipulation des agrafes de moulure extérieure de pare-brise n° 3 car elles peuvent être brûlantes.

REMARQUE:

  • Veiller à protéger l'intérieur et l'extérieur du véhicule car des copeaux de l'agrafe de moulure extérieure de pare-brise n° 3 peuvent être projetés.
  • Une pression trop forte sur la perceuse fera tourner l'agrafe de moulure extérieure de pare-brise n° 3 et il en résultera que l'agrafe de moulure extérieure de pare-brise n° 3 ne sera pas percée.
  • Faire levier sur l'agrafe de moulure extérieure de pare-brise n° 3 avec la perceuse pourrait endommager le foret ou l'orifices de pose de l'agrafe de moulure extérieure de pare-brise n° 3.

*a

Flasque

(e) A l'aide d'un aspirateur, aspirer les fragments d'agrafe de moulure extérieure de pare-brise n° 3 et les copeaux des zones percées.
