Toyota CH-R Revue Technique: Repose

Toyota CH-R Revue Technique / Panneaux / Habillage Exterieurs / Moulure Exterieure De Pare-brise / Repose

REPOSE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

CONSEIL:

  • Procéder de la même façon pour le côté droit et pour le côté gauche.
  • La procédure suivante se rapporte au côté gauche.

PROCEDURE

1. REPOSER L'AGRAFE DE MOULURE EXTERIEURE DE PARE-BRISE N° 3

CONSEIL:

Effectuer la procédure suivante uniquement lorsque le remplacement d'une agrafe de moulure extérieure de pare-brise n° 3 est nécessaire.

(a) A l'aide d'une riveteuse dotée d'un embout, reposer 5 agrafes de moulure extérieure de pare-brise n° 3 neuves.

CONSEIL:

Si le mandrin de l'agrafe de moulure extérieure de pare-brise n° 3 ne sort pas à la première utilisation de la riveteuse, faire glisser la riveteuse vers l'avant sur le mandrin, puis l'actionner de nouveau.

REMARQUE:

  • Ne pas faire levier sur l'agrafe de moulure extérieure de pare-brise n° 3 avec la riveteuse car cela risque d'endommager la riveteuse et le mandrin.
  • S'assurer que les agrafes de moulure extérieure de pare-brise n° 3 sont bien en place contre la caisse du véhicule.

    *a

    Riveteuse

    *b

    Incorrect(e)

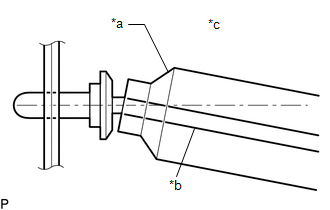

  • Ne pas incliner la riveteuse lors de la repose de l'agrafe de moulure extérieure de pare-brise n° 3 sur la caisse du véhicule.

*a

Riveteuse

*b

Mandrin

*c

Incorrect(e)

(b) Reposer le sous-ensemble de vitre de pare-brise.

Cliquer ici

2. REPOSER L'AGRAFE DE MOULURE EXTERIEURE DE PARE-BRISE N° 1

CONSEIL:

Effectuer la procédure suivante uniquement lorsque le remplacement d'une agrafe de moulure extérieure de pare-brise n° 1 est nécessaire.

(a) Engager les griffes pour poser 5 nouvelles agrafes de moulure extérieure de pare-brise n° 1, comme indiqué sur le schéma.

Poser dans ce sens

-

-

3. REPOSER LA MOULURE EXTERIEURE DE PARE-BRISE

(a) Engager les griffes pour reposer la moulure extérieure de pare-brise.

(b) Engager les griffes et l'agrafe pour brancher la moulure extérieure de pare-brise, comme indiqué sur le schéma.

Poser dans ce sens

(c) Déposer le ruban adhésif de protection.
