Toyota CH-R Revue Technique: Ensemble D'eclairage De Plaque D'immatriculation

Toyota CH-R Revue Technique / Eclairage (ext) / Ensemble D'eclairage De Plaque D'immatriculation

Pieces Constitutives

PIECES CONSTITUTIVES

SCHEMA

*1

ENSEMBLE D'ECLAIRAGE DE PLAQUE D'IMMATRICULATION

-

-

Depose

DEPOSE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

CONSEIL:

  • Procéder de la même façon pour le côté droit et pour le côté gauche.
  • La procédure suivante se rapporte au côté gauche.

PROCEDURE

1. DEPOSER LE GARNISSAGE EXTERIEUR DE PORTE DE COFFRE

Cliquer ici

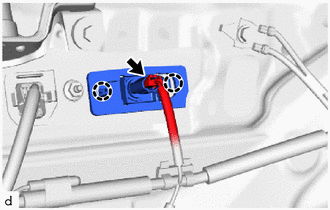

2. DEPOSER L'ENSEMBLE D'ECLAIRAGE DE PLAQUE D'IMMATRICULATION

(a) Débrancher le connecteur.

(b) Libérer les griffes pour déposer l'ensemble d'éclairage de plaque d'immatriculation.

Verification

VERIFICATION

PROCEDURE

1. VERIFIER L'ENSEMBLE D'ECLAIRAGE DE PLAQUE D'IMMATRICULATION

(a) Appliquer la tension de batterie à l'ensemble d'éclairage de plaque d'immatriculation et s'assurer que l'éclairage s'allume.

OK:

Condition

Condition spécifiée

Batterie positive (+) → Borne 2 (B)

Batterie négative (-) → Borne 1 (E)

L'éclairage de plaque d'immatriculation s'allume

Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble d'éclairage de plaque d'immatriculation.

*a

Pièce constitutive sans faisceau de câbles branché

(ensemble d'éclairage de plaque d'immatriculation)

Repose

REPOSE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

CONSEIL:

  • Procéder de la même façon pour le côté droit et pour le côté gauche.
  • La procédure suivante se rapporte au côté gauche.

PROCEDURE

1. REPOSER L'ENSEMBLE D'ECLAIRAGE DE PLAQUE D'IMMATRICULATION

(a) Engager les griffes pour reposer l'ensemble d'éclairage de plaque d'immatriculation.

(b) Brancher le connecteur.

2. REPOSER LE GARNISSAGE EXTERIEUR DE PORTE DE COFFRE

Cliquer ici
