DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées une fois que les pièces ont été déposées, reposées, ou remplacées lors de la dépose/repose de l'ensemble de volant sont indiquées ci-dessous.
Procédure nécessaire après le remplacement/la dépose/la repose des pièces|
Pièce de remplacement ou procédure |
Procédures nécessaires |
Effets / Ne fonctionne pas une fois effectué(e) |
Lien |
|---|---|---|---|
|
Débrancher le câble de la borne négative de la batterie. |
Initialiser la serrure de la porte de coffre |
Système de verrouillage centralisé des portes |
|
|
Mémoriser l'angle mort de braquage |
Système d'alerte de sortie de bande de circulation (avec commande de direction) |
|
|
|
Système de sécurité préventive |
REMARQUE:
- Ne pas remplacer le sous-ensemble de câble en spirale avec capteur lorsque la batterie est branchée et que le contacteur d'allumage est en position ON.
- Ne pas permuter le sous-ensemble de câble en spirale avec capteur sans l'ensemble de volant reposé avec la batterie branchée et le contacteur d'allumage en position ON.
- Veiller à ce que l'ensemble de volant de direction soit reposé et dans l'axe du véhicule lors de la vérification du capteur d'angle de braquage.
PROCEDURE
1. ALIGNER LES ROUES AVANT DANS L'AXE DU VEHICULE
2. DEPOSER L'ENSEMBLE DE BOUTON D'AVERTISSEUR SONORE
Cliquer ici .gif)
3. DEPOSER L'ENSEMBLE DE VOLANT
|
(a) Débrancher les 2 connecteurs du sous-ensemble de câble en spirale avec capteur. |
|
(b) avec chauffage de direction:
|
(1) Débrancher le connecteur du chauffage de direction. |
|
|
(c) Déposer l'écrou de réglage de l'ensemble de volant. |
|

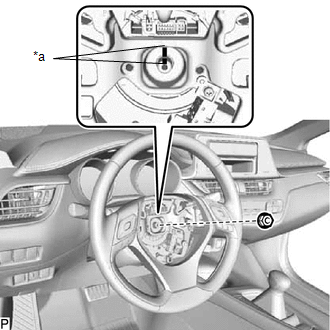

(d) Placer des repères d'alignement sur l'ensemble de volant et l'arbre principal de direction.
|
(e) A l'aide du SST, déposer l'ensemble de volant. SST: 09950-50013 09951-05010 09952-05010 09953-05020 09954-05031 REMARQUE: Appliquer un peu de graisse sur les filets et l'extrémité du SST (09953-05020) avant de l'utiliser. |
|
4. DEPOSER LE CACHE INFERIEUR DE VOLANT N° 2
Cliquer ici
5. DEPOSER LE CONTACTEUR PRINCIPAL DE REGULATEUR DE VITESSE
Cliquer ici
6. DEPOSER L'ENSEMBLE DE CONTACTEUR AU VOLANT
Cliquer ici
Repose
REPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE:
Ne pas remplacer le sous-ensemble de câble en spirale avec capteur lorsque
la batterie est branchée et que le contacteur d&# ...
