Toyota CH-R Revue Technique: Circuit du signal de mise en sourdine entre l'autoradio et de l'émetteur-récepteur télématique
DESCRIPTION
L'émetteur-récepteur télématique envoie un signal de mise en sourdine à l'ensemble d'autoradio et d'affichage.
L'ensemble d'autoradio et d'affichage contrôle le volume en fonction du signal de mise en sourdine émis par l'émetteur-récepteur télématique.

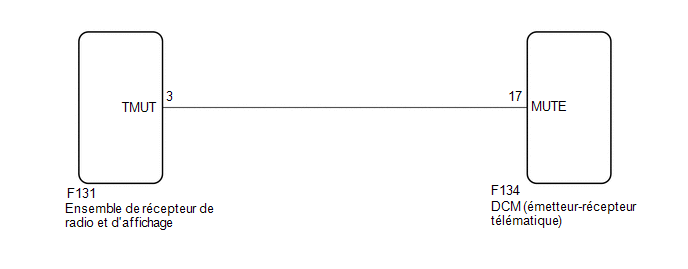

SCHEMA DE CABLAGE
.png)
MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE:
Selon les pièces qui sont remplacées lors de la vérification ou l'entretien du véhicule, procéder à l'initialisation, l'enregistrement ou le calibrage peut être nécessaire. Se reporter aux mesures de précaution pour le système audio et vidéo.
Cliquer ici .gif)
PROCEDURE
|
1. |
VERIFIER LE DCM (EMETTEUR-RECEPTEUR TELEMATIQUE) |
|

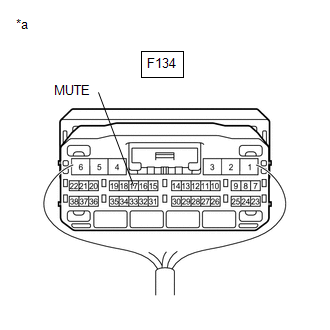

(a) Mesurer la tension en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous. Tension standard:
|
|
.png)
| OK | .gif) |
PASSER A L'ORGANE INCRIMINE SUIVANT INDIQUE DANS LE TABLEAU DES SYMPTOMES DE PROBLEMES |
|
.gif)
|
2. |
VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ENSEMBLE D'AUTORADIO ET DE SYSTEME D'AFFICHAGE - DCM (EMETTEUR-RECEPTEUR TELEMATIQUE)) |
(a) Débrancher le connecteur F131 d'ensemble de récepteur de radio et d'affichage.
(b) Débrancher le connecteur F134 du DCM (émetteur-récepteur télématique).
(c) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
|
Branchement du tester |
Condition |
Condition spécifiée |
|---|---|---|
|
F131-3 (TMUT) - F134-17 (MUTE) |
En permanence |
En dessous de 1 Ω |
|
F131-3 (TMUT) ou F134-17 (MUTE) - Masse de carrosserie |
En permanence |
10 kΩ minimum |
| INCORRECT | |
REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR |
|
|
3. |
VERIFIER L'ENSEMBLE D'AUTORADIO ET D'AFFICHAGE |
(a) Débrancher le connecteur du DCM (émetteur-récepteur télématique).
|

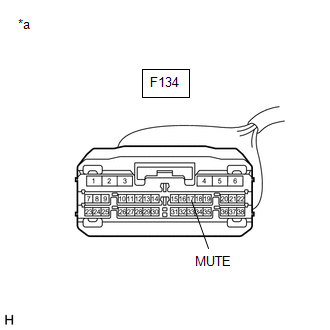

(b) Mesurer la tension en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous. Tension standard:
|
|
.png)
| OK | |
REMPLACER LE DCM (EMETTEUR-RECEPTEUR TELEMATIQUE) |
| INCORRECT | |
REMPLACER L'ENSEMBLE D'AUTORADIO ET D'AFFICHAGE |
