DESCRIPTION

L'ensemble d'adaptateur de prise stéréo n° 1 envoie le signal de données sonores ou le signal de données d'images d'un appareil USB à l'ensemble de récepteur de radio et d'affichage via ce circuit.

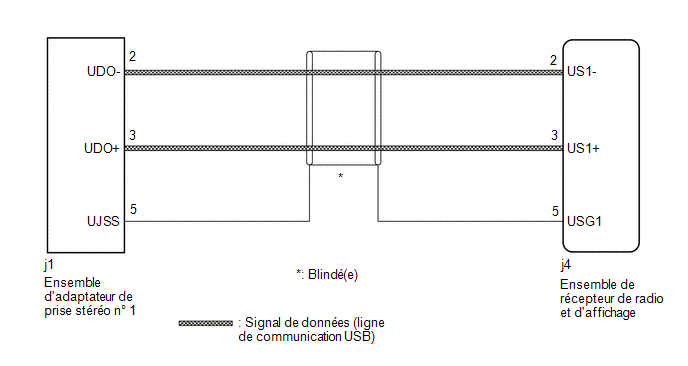

SCHEMA DE CABLAGE

PROCEDURE

1.

VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ENSEMBLE DE RECEPTEUR DE RADIO ET D'AFFICHAGE - ENSEMBLE D'ADAPTATEUR DE PRISE STEREO)

(a) Débrancher le connecteur j4 d'ensemble de récepteur de radio et d'affichage.

(b) Débrancher le connecteur de l'ensemble d'adaptateur de prise stéréo j1 n° 1.

(c) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

j4-2 (US1-) - j1-2 (UDO-)

En permanence

En dessous de 1 Ω

j4-3 (US1+) - j1-3 (UDO+)

En permanence

En dessous de 1 Ω

j4-5 (USG1) - j1-5 (UJSS)

En permanence

En dessous de 1 Ω

j4-2 (US1-) ou j1-2 (UDO-) - Masse de carrosserie

En permanence

10 kΩ minimum

j4-3 (US1+) ou j1-3 (UDO+) - Masse de carrosserie

En permanence

10 kΩ minimum

j4-5 (USG1) ou j1-5 (UJSS) - Masse de carrosserie

En permanence

10 kΩ minimum

*a

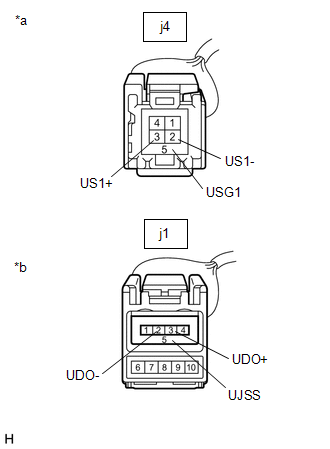

Vue avant du connecteur côté faisceau de câbles

(vers l'ensemble de récepteur de radio et d'affichage)

*b

Vue avant du connecteur côté faisceau de câbles

(vers ensemble d'adaptateur de prise stéréo n° 1)
OK

PASSER A L'ORGANE INCRIMINE SUIVANT INDIQUE DANS LE TABLEAU DES SYMPTOMES DE PROBLEMES

INCORRECT

REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR
