Toyota CH-R Revue Technique: Circuit du signal sonore entre l'autoradio et l'adaptateur de prise stéréo

DESCRIPTION

L'ensemble d'adaptateur de prise stéréo envoie le signal sonore d'un appareil externe à l'ensemble de récepteur de radio et d'affichage via ce circuit.

Le signal sonore envoyé est amplifié par l'ensemble d'autoradio et d'affichage puis transmis aux haut-parleurs.

En cas de coupure ou de court-circuit, aucun son ne provient des haut-parleurs, même s'il n'y a aucun dysfonctionnement dans l'ensemble de récepteur de radio et d'affichage ou dans les haut-parleurs.

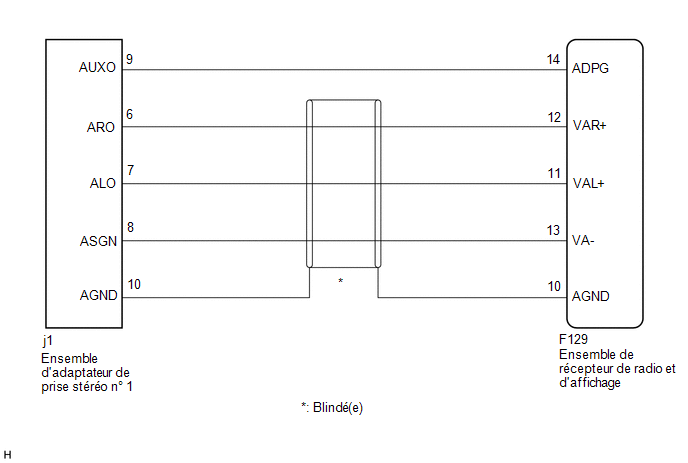

SCHEMA DE CABLAGE

PROCEDURE

(a) Débrancher le connecteur F129 d'ensemble de récepteur de radio et d'affichage.

(b) Débrancher le connecteur de l'ensemble d'adaptateur de prise stéréo j1 n° 1.

(c) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous. Résistance standard: Branchement du tester Condition Condition spécifiée F129-14 (ADPG) - j1-9 (AUXO) En permanence En dessous de 1 Ω F129-10 (AGND) - j1-10 (AGND) En permanence En dessous de 1 Ω F129-12 (VAR+) - j1-6 (ARO) En permanence En dessous de 1 Ω F129-11 (VAL+) - j1-7 (ALO) En permanence En dessous de 1 Ω F129-13 (VA-) - j1-8 (ASGN) En permanence En dessous de 1 Ω F129-14 (ADPG) ou j1-9 (AUXO) - Masse de carrosserie En permanence 10 kΩ minimum F129-10 (AGND) ou j1-10 (AGND) - Masse de carrosserie En permanence 10 kΩ minimum F129-12 (VAR+) ou j1-6 (ARO) - Masse de carrosserie En permanence 10 kΩ minimum F129-11 (VAL+) ou j1-7 (ALO) - Masse de carrosserie En permanence 10 kΩ minimum F129-13 (VA-) ou j1-8 (ASGN) - Masse de carrosserie En permanence 10 kΩ minimum

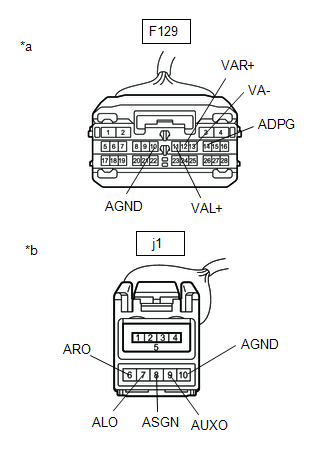

*a Vue avant du connecteur côté faisceau de câbles (vers l'ensemble de récepteur de radio et d'affichage) *b Vue avant du connecteur côté faisceau de câbles (vers ensemble d'adaptateur de prise stéréo n° 1)

OK

PASSER A L'ORGANE INCRIMINE SUIVANT INDIQUE DANS LE TABLEAU DES SYMPTOMES DE PROBLEMES

INCORRECT

REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR
