Toyota CH-R Revue Technique: L'éclairage de l'affichage ne s'atténue pas lorsque le contacteur de commande d'éclairage est placé en position ON

Toyota CH-R Revue Technique / Navigation / Ecran Multifonction / Systeme De Navigation / L'éclairage de l'affichage ne s'atténue pas lorsque le contacteur de commande d'éclairage est placé en position ON

MESURE DE PRECAUTION / REMARQUE / CONSEIL

REMARQUE:

Selon les pièces qui sont remplacées lors de la vérification ou l'entretien du véhicule, procéder à l'initialisation, l'enregistrement ou le calibrage peut être nécessaire. Se reporter aux mesures de précaution pour le système de navigation.
Cliquer ici
En cas de remplacement de l'ensemble de récepteur de radio et d'affichage, toujours le remplacer par un élément neuf. Si un ensemble de récepteur de radio et d'affichage qui était posé sur un autre véhicule est réutilisé, ce qui suit peut se produire:
- Un DTC de dysfonctionnement de communication peut être enregistré.
- L'ensemble de récepteur de radio et d'affichage peut ne pas fonctionner normalement.

PROCEDURE

1.	VERIFIER LE REGLAGE DE LA QUALITE DE L'IMAGE

(a) Mettre le contacteur de commande d'éclairage en position Tail ou Head.

(b) S'assurer que le réglage de l'écran de jour est en position ON sur l'écran de réglage de l'affichage.

Résultat:

Résultat	Passer au point
Le réglage de l'écran de jour est activé.	A
Le réglage de l'écran de jour est désactivé.	B

METTRE LE REGLAGE DE L'ECRAN DE JOUR EN POSITION OFF

2.	VERIFIER LE SIGNAL DU VEHICULE (VERIFICATION DE FONCTIONNEMENT)

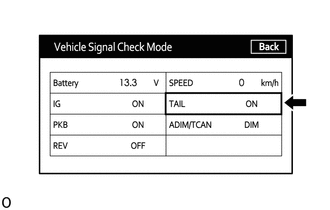

(a) Sélectionner l'écran "Vehicle Signal Check Mode". Se reporter à la Vérification de signal du véhicule dans la Vérification du fonctionnement.

Cliquer ici

(b) S'assurer que l'affichage oscille entre "ON" et "OFF" selon la position du contacteur de commande d'éclairage.

OK:

Contacteur de commande d'éclairage	Affichage
TAIL ou HEAD	ON
Off ou AUTO	OFF

CONSEIL:

L'affichage est actualisé à chaque seconde. Il est normal que l'affichage soit décalé par rapport au changement de position réel du contacteur.
Veiller à placer le véhicule dans un endroit clair avant d'effectuer une vérification de fonctionnement avec le contacteur de commande d'éclairage en position AUTO.

REMPLACER L'ENSEMBLE D'AUTORADIO ET D'AFFICHAGE

INCORRECT

PASSER A L'ORGANE INCRIMINE SUIVANT INDIQUE DANS LE TABLEAU DES SYMPTOMES DE PROBLEMES
