VERIFICATION

PROCEDURE

1. VERIFIER L'ENSEMBLE DE CONTACTEUR D'ESSUIE-GLACE AVANT

(a) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Contacteur d'essuie-glace avant

Branchement du tester	Condition	Condition spécifiée
F26-2 (+B) - F26-3 (+1)	MIST	En dessous de 1 Ω
F26-3 (+1) - F26-1 (+S)	OFF
F26-3 (+1) - F26-1 (+S)	AUTO
F26-8 (AUTO) - F26-9 (E)	AUTO
F26-2 (+B) - F26-3 (+1)	LO
F26-2 (+B) - F26-4 (+2)	HI

Contacteur de lave-glace avant

Branchement du tester	Condition	Condition spécifiée
F36-4 (EW) - F36-7 (WF)	ON	En dessous de 1 Ω
F26-5 (WR) - F26-10 (+B2)	ON	En dessous de 1 Ω
F36-4 (EW) - F36-7 (WF)	OFF	10 kΩ minimum
F26-5 (WR) - F26-10 (+B2)	OFF	10 kΩ minimum

Contacteur d'essuie-glace arrière

Branchement du tester	Condition	Condition spécifiée
F36-2 (C1R) - F36-4 (EW)	OFF	10 kΩ minimum
F36-3 (+1R) - F36-4 (EW)	OFF	10 kΩ minimum
F36-2 (C1R) - F36-4 (EW)	INT	En dessous de 1 Ω
F36-3 (+1R) - F36-4 (EW)	ON	En dessous de 1 Ω

Contacteur de lave-glace arrière

Branchement du tester	Condition	Condition spécifiée
F36-4 (EW) - F26-5 (WR)	ON	En dessous de 1 Ω
F36-7 (WF) - F26-10 (+B2)	ON	En dessous de 1 Ω
F36-4 (EW) - F26-5 (WR)	OFF	10 kΩ minimum
F36-7 (WF) - F26-10 (+B2)	OFF	10 kΩ minimum

Bague de réglage*

Branchement du tester	Condition	Condition spécifiée
F26-6 (VR2) - F26-7 (VR1)	P1	209 à 231 Ω
	P2	114 à 126 Ω
	P3	58,9 à 65,1 Ω
	P4	En dessous de 1 Ω

CONSEIL:

*: La sensibilité du capteur de pluie peut être réglée à l'aide de la bague de réglage du contacteur d'essuie-glace.

Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble de contacteur d'essuie-glace avant.

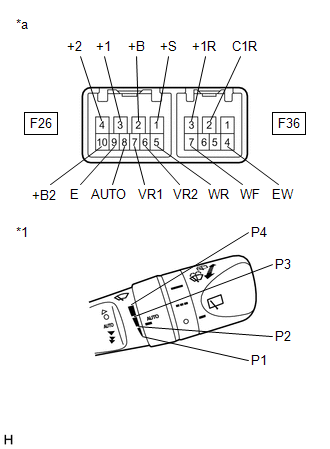

Ensemble de contacteur d'essuie-glace avant

(Réglage de la position de la bague)

Pièce constitutive sans faisceau de câbles branché

(ensemble de contacteur d'essuie-glace avant)
