DESCRIPTION
Ces DTC sont enregistrés lorsqu'un dysfonctionnement se produit dans l'ensemble d'antenne de navigation.
|
N° de DTC |
Objet de la détection |
Condition de détection du DTC |
Organe incriminé |
|---|---|---|---|
|
B15C0 |
Anomalie dans le branchement de l'antenne de GPS (court-circuit) |
Dysfonctionnement de l'antenne de navigation |
|
|
B15C1 |
Anomalie dans le branchement de l'antenne de GPS (rupture) |
Dysfonctionnement de la source d'alimentation électrique de l'antenne de navigation |
|

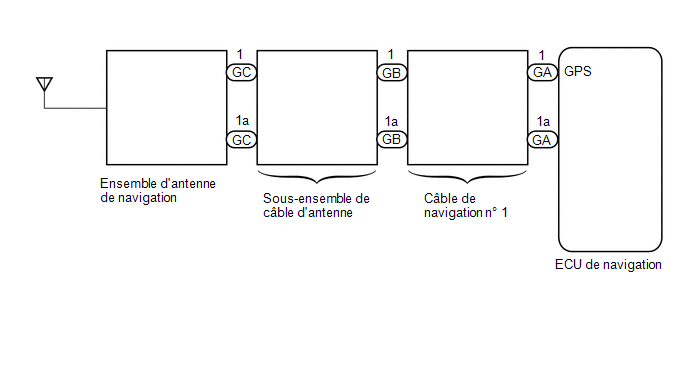

SCHEMA DE CABLAGE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE:
Cliquer ici
Cliquer ici
PROCEDURE
|
1. |
VERIFIER DTC |
(a) Supprimer les DTC.
Body Electrical > Navigation System > Clear DTCs(b) Vérifier à nouveau les DTC et s'assurer qu'aucun DTC n'est émis.
Body Electrical > Navigation System > Trouble CodesOK:
Aucun DTC n'est émis.
| OK | |
UTILISER LA METHODE DE SIMULATION POUR EFFECTUER LA VERIFICATION |
|
|
2. |

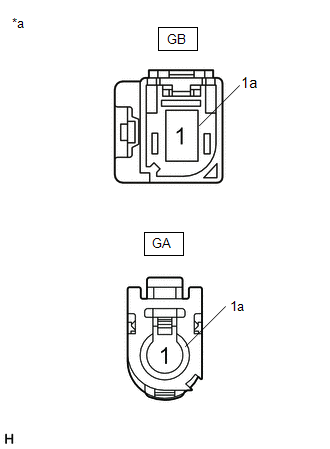

VERIFIER LE CABLE DE NAVIGATION N° 1 |
(a) Déposer le câble de navigation n° 1.
Cliquer ici
|
(b) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous. Résistance standard:
|
|
| INCORRECT | |
REMPLACER LE CABLE DE NAVIGATION N° 1 |
|
|
3. |

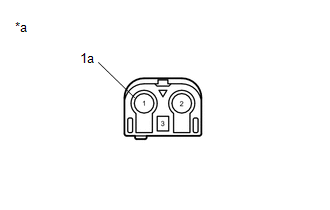

VERIFIER L'ENSEMBLE D'ANTENNE DE NAVIGATION |
(a) Déposer l'ensemble d'antenne de navigation.
Cliquer ici
|
(b) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous. Résistance standard:
|
|
| INCORRECT | |
REMPLACER L'ENSEMBLE D'ANTENNE DE NAVIGATION |
|
|
4. |
REMPLACER LE SOUS-ENSEMBLE DE CABLE D'ANTENNE |
(a) Remplacer le sous-ensemble de câble d'antenne par un élément neuf ou en bon état.
Cliquer ici
|
|
5. |
VERIFIER DTC |
(a) Supprimer les DTC.
Body Electrical > Navigation System > Clear DTCs(b) Vérifier à nouveau les DTC et s'assurer qu'aucun DTC n'est émis.
Body Electrical > Navigation System > Trouble CodesOK:
Aucun DTC n'est émis.
| OK | |
FIN (LE SOUS-ENSEMBLE DE CABLE D'ANTENNE ETAIT DEFECTUEUX) |
| INCORRECT | |
REMPLACER L'ECU DE NAVIGATION |
