DESCRIPTION

L'émetteur-récepteur télématique envoie un signal de mise en sourdine à l'ensemble d'autoradio et d'affichage.

L'ensemble d'autoradio et d'affichage contrôle le volume en fonction du signal de mise en sourdine émis par l'émetteur-récepteur télématique.

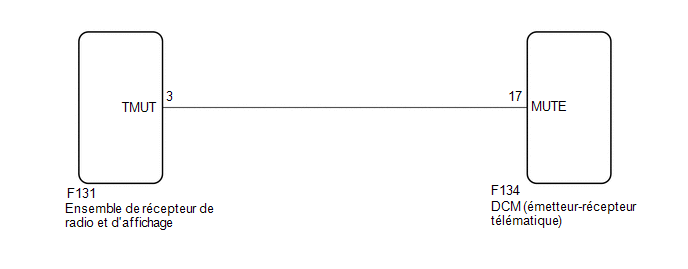

SCHEMA DE CABLAGE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

REMARQUE:

Selon les pièces qui sont remplacées lors de la vérification ou l'entretien du véhicule, procéder à l'initialisation, l'enregistrement ou le calibrage peut être nécessaire. Se reporter aux mesures de précaution pour le système audio et vidéo.

Cliquer ici

PROCEDURE

1.	VERIFIER LE DCM (EMETTEUR-RECEPTEUR TELEMATIQUE)

(a) Mesurer la tension en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Tension standard:

Branchement du tester

Condition

Condition spécifiée

F134-17 (MUTE) - Masse de carrosserie

Contacteur d'allumage en position ACC

Le système audio fonctionne

→ Mode d'appel d'urgence

2,0 V minimum

→ En dessous de 1 V

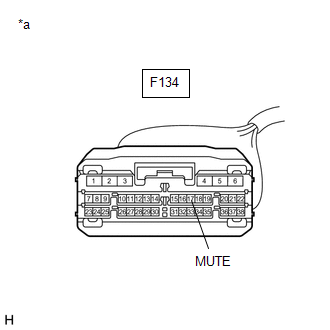

*a	Pièce constitutive avec faisceau de câbles branché (DCM (émetteur-récepteur télématique))

PASSER A L'ORGANE INCRIMINE SUIVANT INDIQUE DANS LE TABLEAU DES SYMPTOMES DE PROBLEMES

INCORRECT

2.	VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ENSEMBLE D'AUTORADIO ET DE SYSTEME D'AFFICHAGE - DCM (EMETTEUR-RECEPTEUR TELEMATIQUE))

(a) Débrancher le connecteur F131 d'ensemble de récepteur de radio et d'affichage.

(b) Débrancher le connecteur F134 du DCM (émetteur-récepteur télématique).

Résistance standard:

Branchement du tester	Condition	Condition spécifiée
F131-3 (TMUT) - F134-17 (MUTE)	En permanence	En dessous de 1 Ω
F131-3 (TMUT) ou F134-17 (MUTE) - Masse de carrosserie	En permanence	10 kΩ minimum

INCORRECT

REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR

3.	VERIFIER L'ENSEMBLE D'AUTORADIO ET D'AFFICHAGE

(a) Débrancher le connecteur du DCM (émetteur-récepteur télématique).

(b) Mesurer la tension en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Tension standard:

Branchement du tester	Position du contacteur	Condition spécifiée
F134-17 (MUTE) - Masse de carrosserie	Contacteur d'allumage en position ACC	2,0 V minimum

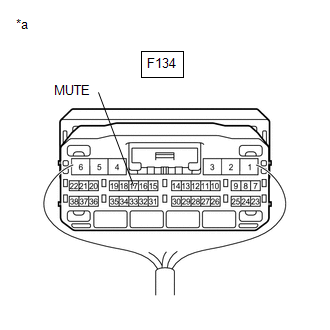

*a	Vue avant du connecteur côté faisceau de câbles (vers le DCM (émetteur-récepteur télématique))

REMPLACER LE DCM (EMETTEUR-RECEPTEUR TELEMATIQUE)

INCORRECT

REMPLACER L'ENSEMBLE D'AUTORADIO ET D'AFFICHAGE
