DESCRIPTION

L'ensemble d'adaptateur de prise stéréo n° 1 envoie le signal sonore d'un appareil externe à l'ensemble de récepteur de radio et d'affichage via ce circuit.

Le signal sonore envoyé est amplifié par l'ensemble d'autoradio et d'affichage puis transmis aux haut-parleurs.

En cas de coupure ou de court-circuit, aucun son ne provient des haut-parleurs, même s'il n'y a aucun dysfonctionnement dans l'ensemble de récepteur de radio et d'affichage ou dans les haut-parleurs.

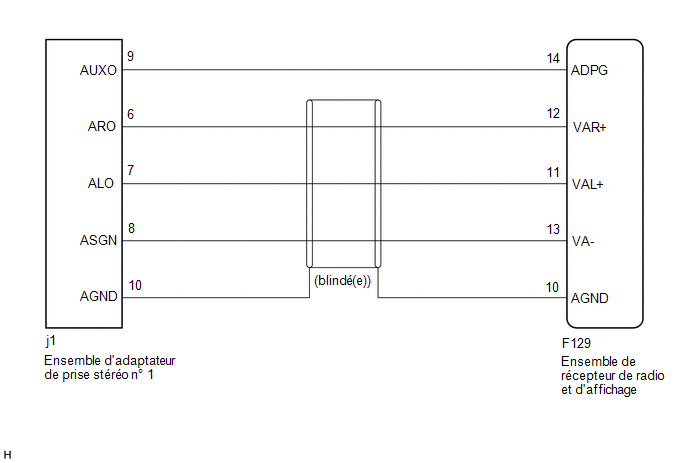

SCHEMA DE CABLAGE

PROCEDURE

1.

VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ENSEMBLE D'AUTORADIO ET D'AFFICHAGE - ENSEMBLE D'ADAPTATEUR DE PRISE STEREO N° 1)

(a) Débrancher le connecteur F129 d'ensemble de récepteur de radio et d'affichage.

(b) Débrancher le connecteur de l'ensemble d'adaptateur de prise stéréo j1 n° 1.

(c) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

F129-14 (ADPG) - j1-9 (AUXO)

En permanence

En dessous de 1 Ω

F129-10 (AGND) - j1-10 (AGND)

En permanence

En dessous de 1 Ω

F129-12 (VAR+) - j1-6 (ARO)

En permanence

En dessous de 1 Ω

F129-11 (VAL+) - j1-7 (ALO)

En permanence

En dessous de 1 Ω

F129-13 (VA-) - j1-8 (ASGN)

En permanence

En dessous de 1 Ω

F129-14 (ADPG) - Masse de carrosserie

En permanence

10 kΩ minimum

F129-10 (AGND) - Masse de carrosserie

En permanence

10 kΩ minimum

F129-12 (VAR+) - Masse de carrosserie

En permanence

10 kΩ minimum

F129-11 (VAL+) - Masse de carrosserie

En permanence

10 kΩ minimum

F129-13 (VA-) - Masse de carrosserie

En permanence

10 kΩ minimum

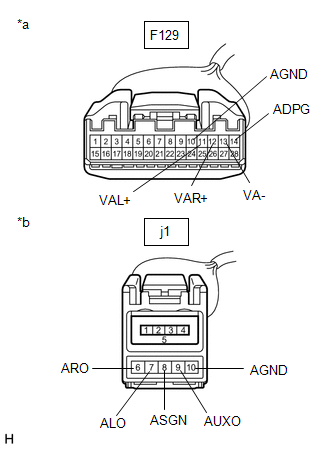

*a

Vue avant du connecteur côté faisceau de câbles

(vers l'ensemble de récepteur de radio et d'affichage)

*b

Vue avant du connecteur côté faisceau de câbles

(vers ensemble d'adaptateur de prise stéréo n° 1)

OK

PASSER A L'ORGANE INCRIMINE SUIVANT INDIQUE DANS LE TABLEAU DES SYMPTOMES DE PROBLEMES

INCORRECT

REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR
