Toyota CH-R Revue Technique: Anomalie dans le branchement de l'antenne de GPS (court-circuit) (B15C0,B15C1)

Toyota CH-R Revue Technique / Audio / Video / Systeme Audio Et Video (pour Type à Radio Et Affichage) / Anomalie dans le branchement de l'antenne de GPS (court-circuit) (B15C0,B15C1)

DESCRIPTION

Ces DTC sont enregistrés lorsqu'un dysfonctionnement se produit dans l'ensemble d'antenne de navigation.

N° de DTC

Objet de la détection

Condition de détection du DTC

Organe incriminé

B15C0

Anomalie dans le branchement de l'antenne de GPS (court-circuit)

Dysfonctionnement de l'antenne de navigation

  • Ensemble d'antenne de navigation
  • Sous-ensemble de câble d'antenne (pour antenne de navigation)
  • Ensemble de récepteur de radio et d'affichage

B15C1

Anomalie dans le branchement de l'antenne de GPS (rupture)

Dysfonctionnement de la source d'alimentation électrique de l'antenne de navigation

  • Ensemble d'antenne de navigation
  • Sous-ensemble de câble d'antenne (pour antenne de navigation)
  • Ensemble de récepteur de radio et d'affichage

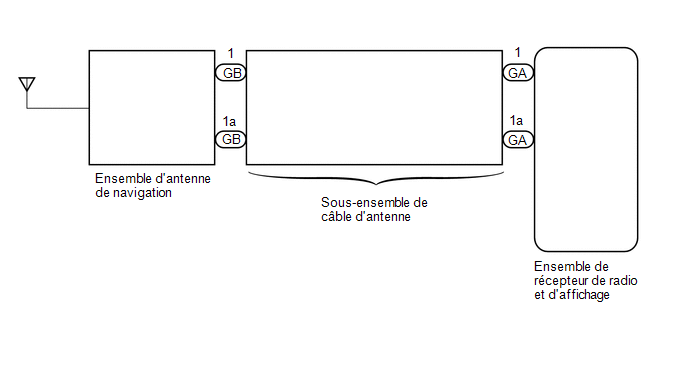

SCHEMA DE CABLAGE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

REMARQUE:

  • Selon les pièces qui sont remplacées lors de la vérification ou l'entretien du véhicule, procéder à l'initialisation, l'enregistrement ou le calibrage peut être nécessaire. Se reporter aux mesures de précaution pour le système audio et vidéo.

    Cliquer ici

  • En cas de remplacement de l'ECU de navigation, toujours la remplacer par un élément neuf. Si une ECU de navigation qui était posée sur un autre véhicule est réutilisée, ce qui suit peut se produire:
    • Un DTC de dysfonctionnement de communication est enregistré.
    • L'ensemble de récepteur de radio et d'affichage peut ne pas fonctionner normalement.
  • S'assurer que le sous-ensemble de câble d'antenne (pour antenne de navigation) est correctement posé et qu'il n'est pas excessivement plié, ne présente pas de pincement ou de branchement desserré avant d'effectuer la procédure suivante.

    Cliquer ici

PROCEDURE

1.

VERIFIER DTC

(a) Supprimer les DTC.

Body Electrical > Navigation System > Clear DTCs

(b) Vérifier à nouveau les DTC et s'assurer qu'aucun DTC n'est émis.

Body Electrical > Navigation System > Trouble Codes

OK:

Aucun DTC n'est émis.

OK

UTILISER LA METHODE DE SIMULATION POUR EFFECTUER LA VERIFICATION

INCORRECT

2.

REMPLACER LE SOUS-ENSEMBLE DE CABLE D'ANTENNE

(a) Remplacer le sous-ensemble de câble d'antenne par un élément neuf ou en bon état.

Cliquer ici

INCORRECT

REMPLACER LE SOUS-ENSEMBLE DE CABLE D'ANTENNE

OK

3.

VERIFIER L'ENSEMBLE D'ANTENNE DE NAVIGATION

(a) Déposer l'ensemble d'antenne de navigation.

Cliquer ici

(b) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

1-1a

En permanence

50 à 500 Ω

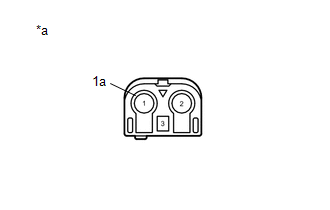

*a

Pièce constitutive sans faisceau de câbles branché

(Ensemble d'antenne de navigation)

OK

REMPLACER L'ENSEMBLE D'AUTORADIO ET D'AFFICHAGE

INCORRECT

REMPLACER L'ENSEMBLE D'ANTENNE DE NAVIGATION
