EMPLACEMENT DES PIECES CONSTITUTIVES

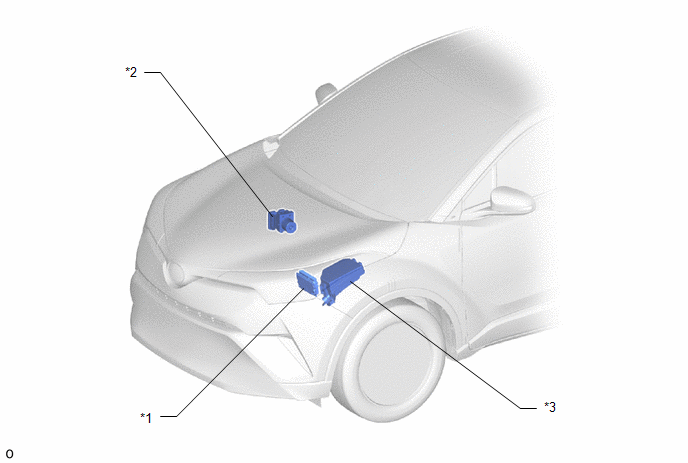

SCHEMA
|
*1 |
ECM |
*2 |
ECU DE CONTROLE DE DERAPAGE (ENSEMBLE D'ACTIONNEUR DE FREIN) |
|
*3 |
BLOC DE RELAIS DE COMPARTIMENT MOTEUR N° 1 - RELAIS N° 1 EFI-MAIN - FUSIBLE EFI-MAIN N° 1 - FUSIBLE EFI N° 2 - FUSIBLE ECU-IG2 N° 1 - FUSIBLE ECU-B N° 3 - FUSIBLE IG2-MAIN - FUSIBLE ETCS |
- |
- |

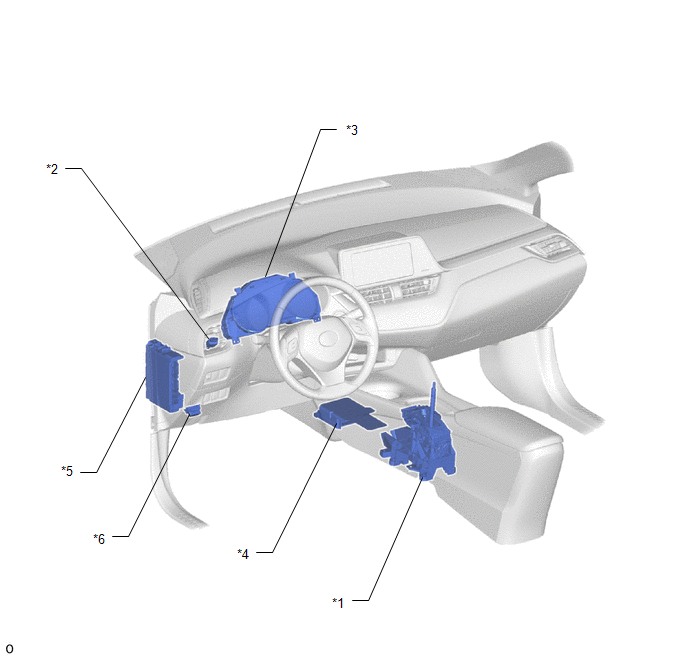

SCHEMA
|
*1 |
ENSEMBLE D'UNITE DE COMMANDE DE VERROUILLAGE DE CHANGEMENT DE VITESSE - CONTACTEUR DE COMMANDE DE BOITE DE VITESSES |
*2 |
ENSEMBLE DE CONTACTEUR DES FEUX STOP |
|
*3 |
ENSEMBLE DE COMBINE D'INSTRUMENTS |
*4 |
ENSEMBLE DE CAPTEUR D'AIRBAG - CAPTEUR D'EMBARDEE ET D'ACCELERATION |
|
*5 |
ENSEMBLE DE BLOC DE JONCTION DE TABLEAU DE BORD - RELAIS IG2 N° 1 - FUSIBLE ECU-IG1 N° 1 - FUSIBLE BKUP LP - FUSIBLE AM2 |
*6 |
DLC3 |

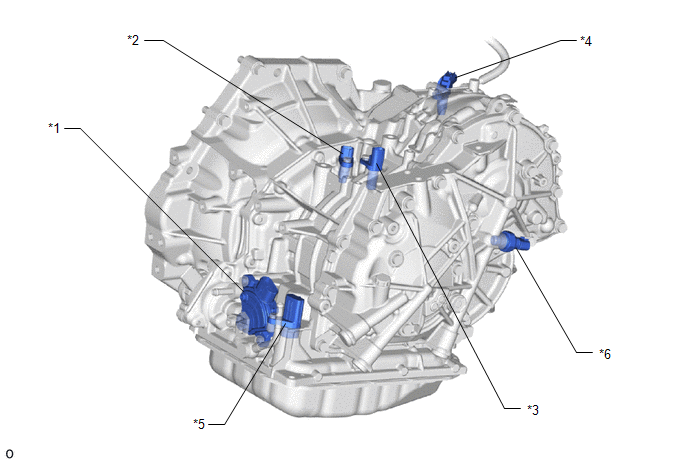

SCHEMA
|
*1 |
CONTACTEUR DE POSITION DE STATIONNEMENT/POINT MORT |
*2 |
CAPTEUR DE REGIME DE BOITE DE VITESSES (NT) |
|
*3 |
CAPTEUR DE REGIME DE BOITE DE VITESSES (NIN) |
*4 |
CAPTEUR DE REGIME DE BOITE DE VITESSES (NOUT) |
|
*5 |
CABLE DE BOITE DE VITESSES |
*6 |
CAPTEUR DE PRESSION D'HUILE |
Definition Des Termes
Schema Du SystemeToyota CH-R Revue Technique > Systeme De Climatisation (pour Système De Climatisation Automatique Avec Capteur
De Pression De Climatisation Posé Sur Le Dessus): Circuit d'alimentation électrique de secours
DESCRIPTION
Le circuit d'alimentation électrique de secours pour l'ensemble d'amplificateur
de climatisation est indiqué dans le schéma ci-dessous. L'alimentation électrique
est assurée même si le contacteur d'allumage est en position OFF. Cette alimentation
électri ...
Toyota CH-R Revue Technique > Systeme De Climatisation (pour Système De Climatisation Automatique Avec Capteur
De Pression De Climatisation Posé Sur Le Dessus): Emplacement Des Pieces Constitutives
EMPLACEMENT DES PIECES CONSTITUTIVES
SCHEMA
*A
avec chauffage PTC
*B
avec système Toyota Safety Sense P
*1
CAPTEUR DE PRESSION DE CLIMATISATION
*2
ENSEMBLE DE COMPRESSEUR AVEC POULIE
* ...
