Toyota CH-R Revue Technique: Pieces Constitutives

PIECES CONSTITUTIVES

SCHEMA

*1

SABOT DE PROTECTION DU MOTEUR N° 1

*2

SABOT DE PROTECTION DU MOTEUR ARRIERE GAUCHE

*3

SABOT DE PROTECTION DU MOTEUR ARRIERE DROIT

-

-

N*m (kgf*cm, lbf*pi): couple de serrage prescrit

-

-

SCHEMA

*A

avec cache

*B

Type A

*C

Type B

-

-

*1

REVETEMENT DE PLANCHER AVANT GAUCHE

*2

CACHE DE PLANCHER AVANT DROIT

N*m (kgf*cm, lbf*pi): couple de serrage prescrit

-

-

SCHEMA

*1

BOUCHON DE REMPLISSAGE

*2

BOUCHON DE TROP-PLEIN

*3

TUYAU DE REMPLISSAGE D'HUILE DE BOITE DE VITESSES N° 1

*4

BOUCHON DE VIDANGE

*5

JOINT D'ETANCHEITE

-

-

N*m (kgf*cm, lbf*pi): couple de serrage prescrit

Pièce non réutilisable

SCHEMA

*1

RENFORT DE FIXATION DE CARROSSERIE D'AUVENT GAUCHE

*2

RENFORT DE FIXATION DE CARROSSERIE D'AUVENT DROIT

*3

JOINT DE BOUCLIER ANTI-ECLABOUSSURES DE CONDUITE D'AIR DE CHAUFFAGE N° 1

*4

SOUS-ENSEMBLE DE PANNEAU EXTERIEUR DE DESSUS D'AUVENT

*5

PLAQUE DE PROTECTION ETANCHE GAUCHE

-

-

Couple de serrage pour "zones principales concernant la performance de base du véhicule" tel que déplacement/virage/arrêt": N*m (kgf*cm, lbf*pi)

N*m (kgf*cm, lbf*pi): couple de serrage prescrit

SCHEMA

*1

COUVERCLE D'EPURATEUR D'AIR AVEC DURITE D'EPURATEUR D'AIR

*2

SOUS-ENSEMBLE DE BOITIER D'EPURATEUR D'AIR

*3

SOUS-ENSEMBLE D'ATTACHE DE BATTERIE

*4

ECM

*5

ENTREE D'EPURATEUR D'AIR N° 1

*6

CACHE-SOUPAPES N° 2

*7

CACHE DE RADIATEUR

*8

SOUS-ENSEMBLE D'ELEMENT DE FILTRE D'EPURATEUR D'AIR

*9

GOULOT

-

-

N*m (kgf*cm, lbf*pi): couple de serrage prescrit

-

-

SCHEMA

*1

CABLE DU MOTEUR

*2

SUPPORT DE CABLE DE COMMANDE DE BOITE DE VITESSES N° 1

*3

DURITE DE DERIVATION D'EAU N° 3

*4

DURITE DE DERIVATION D'EAU N° 5

*5

ENSEMBLE DE CABLE DE COMMANDE DE BOITE DE VITESSES

*6

SUPPORT DE FIXATION DU MOTEUR TRANSVERSAL

*7

SILENTBLOC DE SUPPORT DU MOTEUR TRANSVERSAL

-

-

Couple de serrage pour "zones principales concernant la performance de base du véhicule" tel que déplacement/virage/arrêt": N*m (kgf*cm, lbf*pi)

N*m (kgf*cm, lbf*pi): couple de serrage prescrit

Pièce non réutilisable

-

-

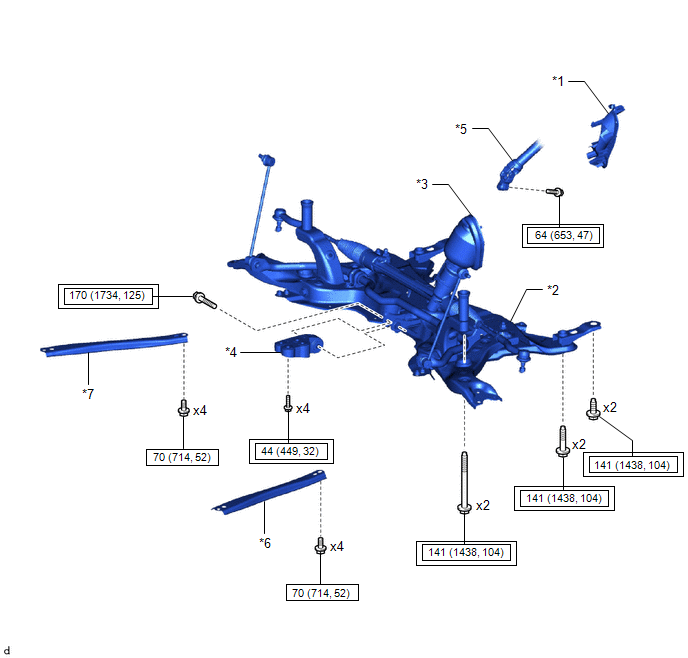

SCHEMA

*1

FEUILLE D'ISOLATION ACOUSTIQUE DE CACHE D'ORIFICE DE COLONNE

*2

SOUS-ENSEMBLE DE TRAVERSE DE SUSPENSION AVANT

*3

SOUS-ENSEMBLE DE CACHE D'ORIFICE DE COLONNE DE DIRECTION N° 1

*4

TIGE DE REGLAGE DE POSITION DU MOTEUR N° 2

*5

ENSEMBLE D'ARBRE INTERMEDIAIRE DE DIRECTION N° 2

*6

SOUS-ENSEMBLE DE RENFORT ARRIERE DE LONGERON GAUCHE

*7

SOUS-ENSEMBLE DE RENFORT ARRIERE DE LONGERON DROIT

-

-

Couple de serrage pour "zones principales concernant la performance de base du véhicule" tel que déplacement/virage/arrêt": N*m (kgf*cm, lbf*pi)

N*m (kgf*cm, lbf*pi): couple de serrage prescrit

SCHEMA

*1

ENSEMBLE DE TUYAU D'ECHAPPEMENT AVANT (CATALYSEUR A TROIS VOIES: catalyseur avant et arrière)

*2

RENFORT CENTRAL DE PLANCHER AVANT

*3

RESSORT DE COMPRESSION

*4

JOINT D'ETANCHEITE DE TUYAU D'ECHAPPEMENT

N*m (kgf*cm, lbf*pi): couple de serrage prescrit

Pièce non réutilisable

SCHEMA

*1

BAGUE D'ETANCHEITE DE TYPE T DE POMPE A HUILE DE LA CVT

*2

BOULON DE FIXATION D'ENSEMBLE DE PLATEAU D'ENTRAINEMENT ET DE CONVERTISSEUR DE COUPLE

*3

CACHE INFERIEUR DE CARTER DE VOLANT MOTEUR

*4

ENSEMBLE DE DEMARREUR

*5

ENSEMBLE DE CONVERTISSEUR DE COUPLE

*6

SUPPORT DE CABLE DE COMMANDE DE BOITE DE VITESSES

*7

FAISCEAU DE CABLES

*8

CACHE LATERAL DE CARTER DE VOLANT MOTEUR

*9

SUPPORT D'ATTACHE DE FAISCEAU DE CABLES

-

-

*a

COULEUR NOIRE: x 1

COULEUR ARGENTEE: x 5

-

-

Couple de serrage pour "zones principales concernant la performance de base du véhicule" tel que déplacement/virage/arrêt": N*m (kgf*cm, lbf*pi)

N*m (kgf*cm, lbf*pi): couple de serrage prescrit

Pièce non réutilisable

Graisse MP

Graisse pour cannelures d'embrayage

Produit adhésif 1324

Pièce préenduite

-

-

SCHEMA

*1

COUVERCLE DE CARTER DE BOITE DE VITESSES AUTOMATIQUE

*2

ENSEMBLE DE BOITE-PONT A VARIATION CONTINUE

*3

SOUS-ENSEMBLE DE COUDE DE REFROIDISSEUR D'HUILE

*4

SUPPORT D'ATTACHE DE FAISCEAU DE CABLES

*5

SUPPORT D'ATTACHE DE DURITE D'EAU

*6

ATTACHE DE DURITE DE DERIVATION D'EAU

*7

DURITE DE REFROIDISSEUR D'HUILE DE BOITE DE VITESSES N° 1

*8

DURITE DE REFROIDISSEUR D'HUILE DE BOITE DE VITESSES N° 2

*9

BOULON-RACCORD

*10

BOUCHON DE RENIFLARD N° 1 (CVT)

*11

DURITE DE BOUCHON DE RENIFLARD

*12

BOUCHON DE RENIFLARD N° 2 (CVT)

*13

JOINT TORIQUE

*14

JOINT D'ETANCHEITE

*15

RACCORD DE TUYAU

*16

BOUCHON FILETE RECTILIGNE

Couple de serrage pour "zones principales concernant la performance de base du véhicule" tel que déplacement/virage/arrêt": N*m (kgf*cm, lbf*pi)

N*m (kgf*cm, lbf*pi): couple de serrage prescrit

Pièce non réutilisable

-

-

    Ensemble De Boite-pont A Variation Continue (avec Utilisation De Pont De Support De Moteur)
    ...

    Repose
    REPOSE MESURE DE PRECAUTION / REMARQUE / CONSEIL PROCEDURE 1. REPOSER LE SOUS-ENSEMBLE DE DURITE DE RENIFLARD DE BOITE DE VITESSES CONSEIL: Effectuer cette procédure uniquement lorsque le rempla ...
