REGLAGE

PROCEDURE

1. SECURISER LE VEHICULE

(a) Engager totalement le frein de stationnement et caler une roue.

ATTENTION:

  • Veiller à engager le frein de stationnement et caler une roue avant d'effectuer cette opération.
  • Si le véhicule n'est pas sécuriser et que le levier de changement de vitesse est déplacé en position N, le véhicule risque de se déplacer brusquement et de provoquer un accident ou des blessures graves.

2. DEPOSER LE SOUS-ENSEMBLE DE POMMEAU DE LEVIER DE CHANGEMENT DE VITESSE

Cliquer ici

3. DEPOSER L'ENSEMBLE DE BOITIER DE CONSOLE ARRIERE

Cliquer ici

4. REGLER LA POSITION DU LEVIER DE CHANGEMENT DE VITESSE

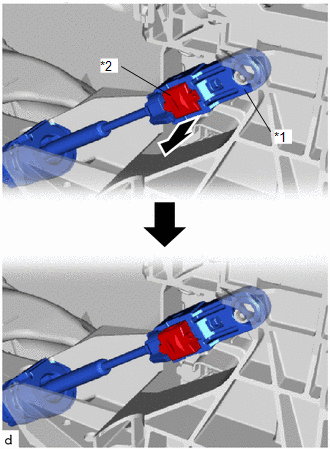

(a) Tourner la butée du boîtier de dispositif de réglage dans le sens indiqué par la flèche.

*1

Boîtier du dispositif de réglage

*2

Butée

(b) A l'aide d'un tournevis de précision, tirer la pièce de verrouillage du boîtier de dispositif de réglage.

*1

Boîtier du dispositif de réglage

*2

Pièce de verrouillage

(c) A l'aide des doigts, tirer doucement la tige de câble vers l'arrière du véhicule pour déposer le jeu réactif de denture.

(d) Enfoncer la pièce de verrouillage du boîtier de dispositif de réglage pour engager le verrou.

*1

Boîtier du dispositif de réglage

*2

Pièce de verrouillage

(e) Tourner la butée du boîtier de dispositif de réglage dans le sens indiqué par la flèche.

REMARQUE:

Si le couvercle n'est pas déplacé suffisamment loin, il ne s'engagera pas avec la pièce de verrouillage, la tige de câble ne sera pas en mesure d'être verrouillée, et le passage des rapports ne sera pas fiable.

*1

Boîtier du dispositif de réglage

*2

Butée

5. REPOSER L'ENSEMBLE DE BOITIER DE CONSOLE ARRIERE

Cliquer ici

6. REPOSER LE SOUS-ENSEMBLE DE POMMEAU DE LEVIER DE CHANGEMENT DE VITESSE

Cliquer ici

7. VERIFIER LA POSITION DU LEVIER DE CHANGEMENT DE VITESSE

Cliquer ici
