Toyota CH-R Revue Technique: Depose

Toyota CH-R Revue Technique / K114 Boite De Vitesses A Variation Continue / Cable De Commande De Boite De Vitesses / Depose

DEPOSE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées une fois que les pièces ont été déposées, reposées, ou remplacées lors de la dépose/repose de l'ensemble de câble de commande de boîte de vitesses sont indiquées ci-dessous.

Procédure nécessaire après le remplacement/la dépose/la repose des pièces

Pièce de remplacement ou procédure	Procédure nécessaire	Effet/qui ne fonctionne pas une fois effectué
Débrancher le câble de la borne négative de la batterie.	Initialiser la serrure de la porte de coffre	Système de verrouillage centralisé des portes
	Mémoriser l'angle mort de braquage	Système d'alerte de sortie de bande de circulation (avec commande de direction)
	Mémoriser l'angle mort de braquage	Système de sécurité préventive
Fuite de gaz dans le système d'échappement	Vérification après réparation	Mauvais ralenti, etc. Fonction de démarrage du moteur, etc.

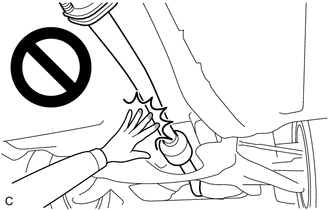

ATTENTION:

Lorsque le moteur est chaud, de ne pas toucher à des zones à température élevée telles que le moteur ou le tuyau d'échappement.
Le contact avec des zones à température élevée telles que le moteur et le tuyau d'échappement peut provoquer des brûlures.

PROCEDURE

1. MESURES DE PRECAUTION

REMARQUE:

Après avoir mis le contacteur d'allumage en position OFF, un délai d'attente avant de débrancher le câble de la borne négative (-) de la batterie peut être requis. Dès lors, veiller à lire les notices concernant le débranchement du câble de la borne négative (-) de la batterie avant d'exécuter le travail.

Cliquer ici

2. SECURISER LE VEHICULE

(a) Engager totalement le frein de stationnement et caler une roue.

ATTENTION:

Veiller à engager le frein de stationnement et caler une roue avant d'effectuer cette opération.

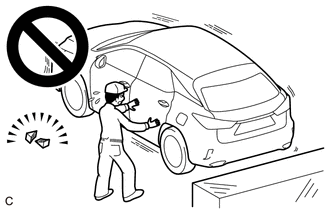

Si le véhicule n'est pas sécuriser et que le levier de changement de vitesse est déplacé en position N, le véhicule risque de se déplacer brusquement et de provoquer un accident ou des blessures graves.

3. DEBRANCHER LE CABLE DE LA BORNE NEGATIVE DE LA BATTERIE

Cliquer ici

REMARQUE:

Lorsque le câble a été débranché, certains systèmes doivent être réinitialisés une fois le câble rebranché.

Cliquer ici

4. DEPOSER LA BATTERIE

Cliquer ici

5. DEPOSER LE SOUS-ENSEMBLE DE POMMEAU DE LEVIER DE CHANGEMENT DE VITESSE

Cliquer ici

6. DEPOSER L'ENSEMBLE DE BOITIER DE CONSOLE ARRIERE

Cliquer ici

7. DEPOSER LE SABOT DE PROTECTION DE MOTEUR N° 1

Cliquer ici

8. DEPOSER LE SABOT DE PROTECTION ARRIERE GAUCHE DU MOTEUR

Cliquer ici

9. DEPOSER LE CACHE-SOUPAPES N° 2

Cliquer ici

10. DEPOSER LE CACHE DE RADIATEUR

Cliquer ici

11. DEPOSER L'ENTREE D'EPURATEUR D'AIR N° 1

Cliquer ici

12. DEPOSER LE COUVERCLE D'EPURATEUR D'AIR AVEC DURITE D'EPURATEUR D'AIR

Cliquer ici

13. DEPOSER LE SOUS-ENSEMBLE DE BOITIER D'EPURATEUR D'AIR

Cliquer ici

14. DEPOSER L'ECM

Cliquer ici

15. DEPOSER LE SOUS-ENSEMBLE D'ATTACHE DE BATTERIE

Cliquer ici

16. DEPOSER LE CACHE DE PLANCHER AVANT GAUCHE (avec cache)

Cliquer ici

17. DEPOSER LE CACHE DE PLANCHER AVANT DROIT (avec cache)

CONSEIL:

Procéder de la même manière que pour le côté gauche.

18. DEPOSER LE RENFORT CENTRAL DE PLANCHER AVANT

Cliquer ici

19. DEPOSER L'ENSEMBLE DE TUYAU D'ECHAPPEMENT AVANT (TWC: catalyseur avant et arrière)

Cliquer ici

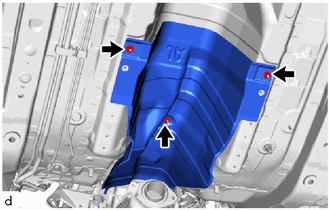

20. DEPOSER L'ISOLANT THERMIQUE DE PLANCHER AVANT N° 1

(a) Déposer les 3 écrous et l'isolant thermique de plancher avant n° 1 de la carrosserie du véhicule.

21. DEPOSER L'ENSEMBLE DE CABLE DE COMMANDE DE BOITE DE VITESSES

(a) Placer le levier de changement de vitesse en position N.

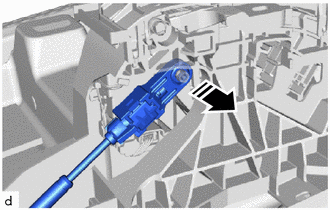

Déposer dans ce sens

(b) Débrancher l'extrémité de l'ensemble de câble de commande de boîte de vitesses de l'ensemble de levier de changement de vitesse au plancher.

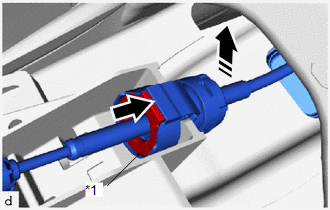

*1	Coulisseau
	Enfoncer
	Déposer dans ce sens

(c) Pousser sur le coulisseau et déposer le câble de commande de boîte de vitesses de l'ensemble de levier de changement de vitesse au plancher comme indiqué sur le schéma.

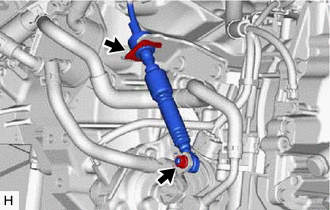

(d) Déposer l'écrou pour débrancher l'ensemble de câble de commande de boîte de vitesses du levier d'axe de commande.

(e) Déposer l'agrafe pour débrancher l'ensemble de câble de commande de boîte de vitesses du support de câble de commande de boîte de vitesses n° 1.

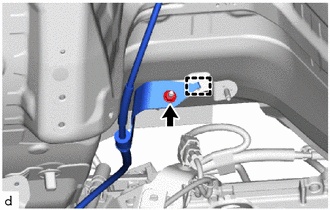

(f) Déposer l'écrou pour débrancher l'ensemble de câble de commande de boîte de vitesses du support de câble de commande de boîte de vitesses.

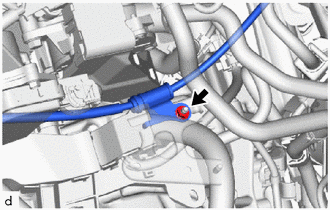

(g) Déposer l'écrou.

(h) Libérer le guide pour débrancher l'ensemble de câble de commande de boîte de vitesses de la carrosserie du véhicule.

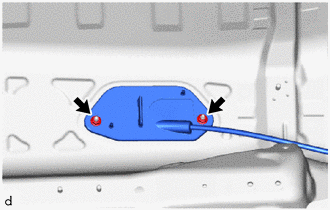

(i) Déposer les 2 écrous et l'ensemble de câble de commande de boîte de vitesses de la caisse du véhicule.
