PIECES CONSTITUTIVES
SCHEMA
*1 |
SABOT DE PROTECTION DU MOTEUR N° 1 |
*2 |
SABOT DE PROTECTION DU MOTEUR ARRIERE GAUCHE |
![]() |
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
- |
- |
SCHEMA
*A |
avec cache |
*B |
Type A |
*C |
Type B |
- |
- |
*1 |
REVETEMENT DE PLANCHER AVANT GAUCHE |
*2 |
CACHE DE PLANCHER AVANT DROIT |
![]() |
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
- |
- |
SCHEMA

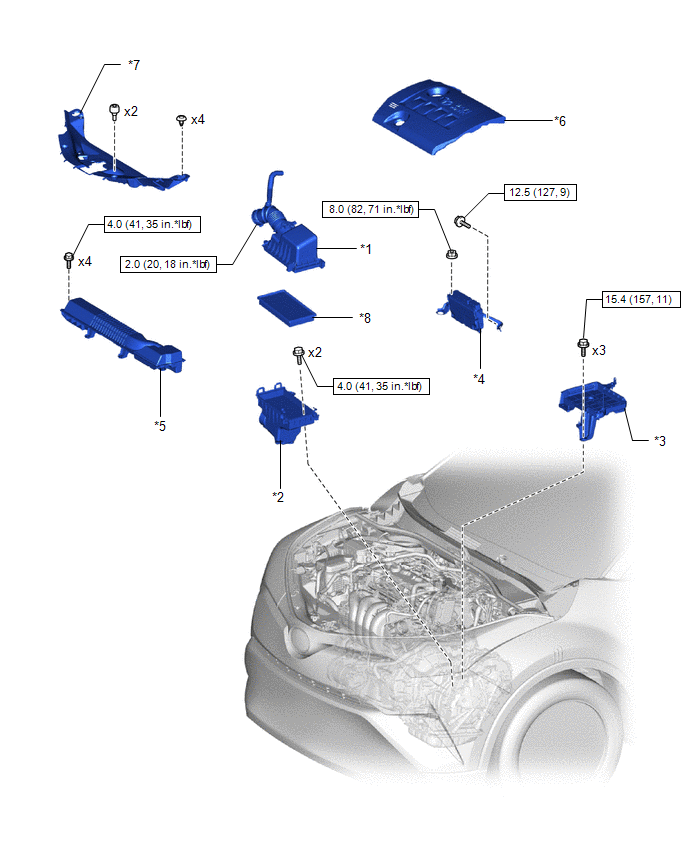

*1 |
COUVERCLE D'EPURATEUR D'AIR AVEC DURITE D'EPURATEUR D'AIR |
*2 |
SOUS-ENSEMBLE DE BOITIER D'EPURATEUR D'AIR |
*3 |
SOUS-ENSEMBLE D'ATTACHE DE BATTERIE |
*4 |
ECM |
*5 |
ENTREE D'EPURATEUR D'AIR N° 1 |
*6 |
CACHE-SOUPAPES N° 2 |
*7 |
CACHE DE RADIATEUR |
*8 |
SOUS-ENSEMBLE D'ELEMENT DE FILTRE D'EPURATEUR D'AIR |
![]() |
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
- |
- |
SCHEMA
*1 |
ENSEMBLE DE TUYAU D'ECHAPPEMENT AVANT (CATALYSEUR A TROIS VOIES: catalyseur avant et arrière) |
*2 |
RENFORT CENTRAL DE PLANCHER AVANT |
*3 |
ISOLANT THERMIQUE DE PLANCHER AVANT N° 1 |
*4 |
RESSORT DE COMPRESSION |
*5 |
JOINT D'ETANCHEITE DE TUYAU D'ECHAPPEMENT |
- |
- |
![]() |
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
● |
Pièce non réutilisable |
SCHEMA
*1 |
ENSEMBLE DE CABLE DE COMMANDE DE BOITE DE VITESSES |
- |
- |
![]() |
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
● |
Pièce non réutilisable |
Toyota CH-R Revue Technique > Systeme De Classification D'occupant: Comment Utiliser La Recherche De Pannes
MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL:
Appliquer la procédure suivante pour effectuer la recherche de pannes
du système de classification d'occupant.
*: Utiliser le Techstream.
PROCEDURE
1.
VEHICULE AMENE A L'ATELIER
...
Toyota CH-R Revue Technique > Systeme De Boite-pont A Variation Continue: Emplacement Des Pieces Constitutives
EMPLACEMENT DES PIECES CONSTITUTIVES
SCHEMA
*1
ECM
*2
ECU DE CONTROLE DE DERAPAGE (ENSEMBLE D'ACTIONNEUR DE FREIN)
*3
BLOC DE RELAIS DE COMPARTIMENT MOTEUR N° 1
- RELAIS N° 1 EFI-MAIN
- FUSIBLE EFI-MAIN N° 1
...
