PIECES CONSTITUTIVES
SCHEMA
|
*1 |
ENSEMBLE D'ESSIEU AVANT |
*2 |
ECROU D'ARBRE D'ESSIEU AVANT |
|
*3 |
DISQUE AVANT |
*4 |
ENSEMBLE D'ETRIER DE FREIN A DISQUE AVANT |
|
*5 |
ENSEMBLE D'ARBRE DE ROUE AVANT |
*6 |
SOUS-ENSEMBLE DE BRAS INFERIEUR DE SUSPENSION AVANT N° 1 |
|
*7 |
CAPTEUR DE VITESSE AVANT |
*8 |
SOUS-ENSEMBLE D'EMBOUT DE BARRE D'ACCOUPLEMENT |
|
*9 |
ENSEMBLE D'AMORTISSEUR AVANT |
*10 |
GOUPILLE FENDUE |
|
*11 |
FLEXIBLE AVANT |
- |
- |
|
Couple de serrage pour "zones principales concernant la performance de base du véhicule" tel que déplacement/virage/arrêt": N*m (kgf*cm, lbf*pi) |
â—� |
Pièce non réutilisable |
|
Graisse pour carrosserie Toyota W |
|
Ne pas appliquer de lubrifiant sur les pièces filetées |

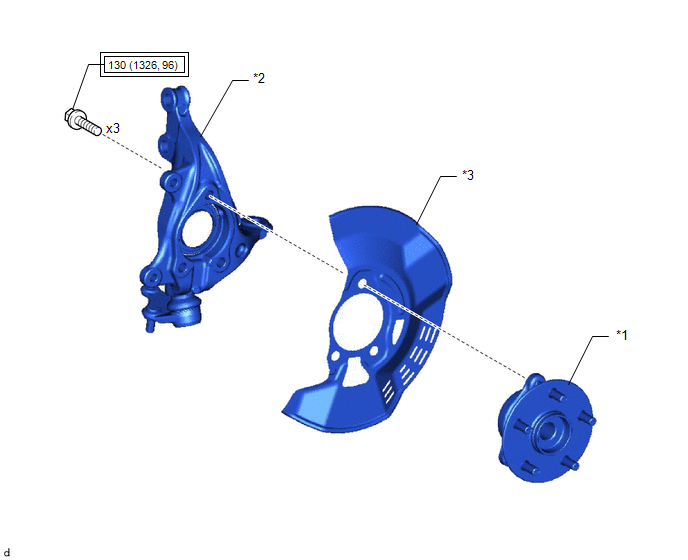

SCHEMA
|
*1 |
SOUS-ENSEMBLE DE MOYEU D'ESSIEU AVANT |
*2 |
PORTE-FUSEE DE DIRECTION |
|
*3 |
PARE-POUSSIERE DE FREIN A DISQUE AVANT |
- |
- |
|
Couple de serrage pour "zones principales concernant la performance de base du véhicule" tel que déplacement/virage/arrêt": N*m (kgf*cm, lbf*pi) |
- |
- |
