Toyota CH-R Revue Technique: Repose

REPOSE

PROCEDURE

1. REPOSER L'ENSEMBLE DE RETROVISEUR INTERIEUR (sans système de sécurité préventive)

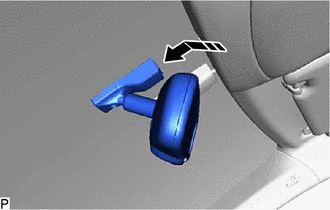

(a) Reposer l'ensemble de rétroviseur intérieur, comme indiqué sur le schéma.

Poser dans ce sens

(b) A l'aide d'une clé à douille "TORX" T20, reposer la vis.

Torque:

1,8 N·m {18 kgf·cm, 16 in·lbf}

(c) Brancher le connecteur.

2. REPOSER LE CACHE DE SUPPORT DE BEQUILLE DE RETROVISEUR INTERIEUR (sans système de sécurité préventive)

(a) Engager les griffes pour reposer le cache de support de béquille de rétroviseur intérieur comme indiqué dans le schéma.

Poser dans ce sens

(b) Faire glisser le cache de support de béquille de rétroviseur intérieur pour engager les guides.

3. REPOSER L'ENSEMBLE DE RETROVISEUR INTERIEUR (avec système de sécurité préventive)

(a) Reposer l'ensemble de rétroviseur intérieur, comme indiqué sur le schéma.

Poser dans ce sens

(b) A l'aide d'une clé à douille "TORX" T20, reposer la vis.

Torque:

1,8 N·m {18 kgf·cm, 16 in·lbf}

(c) Engager l'attache.

(d) Brancher le connecteur.

4. REPOSER LE CACHE DE RECONNAISSANCE DE MARCHE AVANT N° 1 (avec système de sécurité préventive)

Cliquer ici

5. REPOSER LE CACHE DE RECONNAISSANCE DE MARCHE AVANT N° 2 (avec système de sécurité préventive)

Cliquer ici
