REMONTAGE

PROCEDURE

1. POSER LE PARE-POUSSIERE D'ARBRE DE ROUE AVANT GAUCHE

(a) A l'aide d'une plaque métallique et d'une presse, poser un pare-poussière d'arbre de roue avant gauche neuf.

REMARQUE:

  • Le pare-poussière doit être complètement posé.
  • Veiller à ne pas endommager le pare-poussière d'arbre de roue avant.
  • Reposer le manchon pare-poussière d'arbre de roue avant gauche dans le bon sens.

*a

Plaque métallique

2. POSER LE PARE-POUSSIERE D'ARBRE DE ROUE AVANT DROIT

(a) A l'aide du SST et d'une presse, poser un pare-poussière d'arbre de roue avant droit neuf de manière à ce que la distance (A) entre l'extrémité de l'arbre de roue central et le pare-poussière d'arbre de roue avant droit soit conforme aux spécifications.

SST: 09527-10011

Distance (A):

91,0 à 92,0 mm (3,59 à 3,62 po)

REMARQUE:

  • Le pare-poussière d'arbre de roue avant droit doit être complètement posé.
  • Veiller à ne pas endommager le pare-poussière d'arbre de roue avant droit.
  • Reposer le pare-poussière d'arbre de roue avant droite dans le bon sens.

3. POSER LE SOUFFLET DE JOINT EXTERIEUR D'ESSIEU AVANT

(a) Entourer les cannelures de l'ensemble de joint extérieur d'arbre de roue avant de ruban adhésif de protection pour éviter d'endommager le soufflet.

*a

Ruban adhésif de protection

(b) Reposer les nouvelles pièces sur l'ensemble de joint extérieur avec arbre de roue avant dans l'ordre suivant:

*1

Ensemble de joint extérieur d'arbre de roue avant

*2

Attache de soufflet de joint extérieur d'essieu avant n° 2

*3

Soufflet de joint extérieur d'essieu avant

*4

Attache de soufflet de joint extérieur d'essieu avant

Côté joint extérieur

Côté joint intérieur

(1) Attache de soufflet de joint extérieur d'essieu avant n° 2

(2) Soufflet de joint extérieur d'essieu avant

(3) Attache de soufflet de joint extérieur d'essieu avant

(c) Enduire de graisse la partie étanche de l'ensemble de joint extérieur d'arbre de roue avant et le soufflet de joint extérieur d'essieu avant.

Quantité standard de graisse:

80 à 100 g (2,83 à 3,52 oz.)

(d) Reposer le soufflet de joint extérieur d'essieu avant dans la rainure de l'ensemble de joint extérieur d'arbre de roue avant.

REMARQUE:

  • Ne pas laisser la graisse adhérer à la trace de l'attache du soufflet de joint extérieur.
  • Maintenir l'intérieur du soufflet de joint extérieur exempt de corps étrangers.

4. REPOSER L'ATTACHE DE SOUFFLET DE JOINT EXTERIEUR D'ESSIEU AVANT N° 2

(a) Fixer l'arbre de roue dans un étau entre des plaques en aluminium.

REMARQUE:

Ne pas serrer l'étau excessivement.

(b) Reposer l'attache de soufflet de joint extérieur d'essieu avant n° 2 sur le soufflet de joint extérieur d'essieu avant.

(c) Placer le SST sur l'attache de soufflet de joint extérieur d'essieu avant n° 2, l'appuyer contre le soufflet et serrer légèrement le SST.

SST: 09521-24010

*a

Maintenir

*b

Tourner

(d) Serrer le SST de sorte que l'attache de soufflet de joint extérieur d'essieu avant n° 2 soit pincée.

REMARQUE:

Ne pas serrer excessivement le SST.

(e) Déposer le SST.

(f) A l'aide du SST, mesurer le jeu de l'attache de soufflet de joint extérieur d'essieu avant n° 2.

SST: 09240-00020

Jeu:

1,2 à 4,0 mm (0,0473 à 0,157 po)

Si le jeu est en dehors de la plage prescrite, resserrer le SST.

5. REPOSER L'ATTACHE DE SOUFFLET DE JOINT EXTERIEUR D'ESSIEU AVANT

(a) Reposer l'attache de soufflet de joint extérieur d'essieu avant sur le soufflet de joint extérieur d'essieu avant.

(b) Placer le SST sur l'attache de soufflet de joint extérieur d'essieu avant, l'appuyer contre le soufflet et serrer légèrement le SST.

SST: 09521-24010

*a

Maintenir

*b

Tourner

(c) Serrer le SST de sorte que l'attache de soufflet de joint extérieur d'essieu avant soit pincée.

REMARQUE:

Ne pas serrer excessivement le SST.

(d) Déposer le SST.

(e) A l'aide du SST, mesurer le jeu de l'attache du soufflet de joint extérieur d'essieu avant.

SST: 09240-00020

Jeu:

1,2 à 4,0 mm (0,0473 à 0,157 po)

Si le jeu est en dehors de la plage prescrite, resserrer le SST.

6. REPOSER L'AMORTISSEUR D'ARBRE DE ROUE AVANT GAUCHE

(a) Poser les pièces sur l'ensemble de joint extérieur de transmission avant dans l'ordre suivant, comme indiqué sur le schéma.

(1) Attache d'amortisseur d'arbre de roue avant neuve

(2) Amortisseur d'arbre de roue avant gauche

(3) Attache d'amortisseur d'arbre de roue avant neuve

*1

Ensemble de joint extérieur d'arbre de roue avant

*2

Amortisseur d'arbre de roue avant droit

*3

Attache d'amortisseur d'arbre de roue avant

(b) Régler la dimension (A) conformément aux spécifications ci-dessous.

Dimension (A):

229 à 233 mm (9,02 à 9,17 po)

(c) Fixer l'arbre de roue dans un étau entre des plaques en aluminium.

REMARQUE:

Ne pas serrer l'étau excessivement.

(d) Reposer les 2 attaches d'amortisseur d'arbre de roue avant sur l'amortisseur d'arbre de roue avant gauche.

REMARQUE:

Veiller à reposer l'attache dans la bonne position.

(e) A l'aide d'une pince à bec fin, engager les 2 griffes pour poser les 2 attaches d'amortisseur d'arbre de transmission avant, comme indiqué sur le schéma.

7. REPOSER L'ENSEMBLE DE JOINT INTERIEUR D'ARBRE DE ROUE AVANT

(a) Reposer les nouvelles pièces sur l'ensemble de joint extérieur avec arbre de roue avant dans l'ordre suivant:

*1

Attache de soufflet de joint intérieur d'essieu avant

*2

Soufflet de joint intérieur d'essieu avant

*3

Attache de soufflet de joint intérieur d'essieu avant n° 2

*a

Ruban adhésif de protection

Côté joint extérieur

Côté joint intérieur

(1) Attache de soufflet de joint intérieur d'essieu avant

(2) Soufflet de joint intérieur d'essieu avant

(3) Attache de soufflet de joint intérieur d'essieu avant n° 2

(b) Fixer l'arbre de roue dans un étau entre des plaques en aluminium.

REMARQUE:

Ne pas serrer l'étau excessivement.

(c) Déposer le ruban adhésif de protection.

(d) Aligner les repères et reposer le joint tripode sur l'ensemble de joint extérieur d'arbre de roue avant.

REMARQUE:

Orienter la partie cannelée de joint tripode vers l'extérieur et la reposer sur l'extrémité de joint extérieur.

*a

Repère d'alignement

(e) A l'aide d'une barre en laiton et d'un marteau, reposer le joint tripode sur l'ensemble de joint extérieur d'arbre de roue avant.

REMARQUE:

  • Ne pas frapper sur les surfaces où les rouleaux entrent en contact avec le joint tripode.
  • Garder le joint tripode à l'abri de corps étrangers.
  • Veiller à poser le joint tripode dans le bon sens.

(f) A l'aide d'une pince pour anneau élastique, poser un anneau élastique neuf sur l'ensemble de joint extérieur d'arbre de roue avant.

(g) Enduire de graisse l'ensemble de joint intérieur de roue avant et le soufflet intérieur d'essieu avant.

Quantité standard de graisse:

195 à 215 g (6,88 à 7,58 oz.)

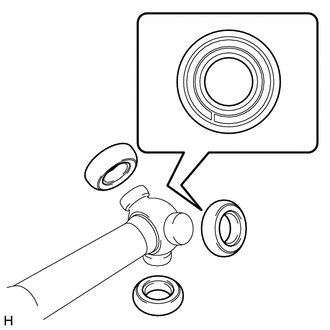

(h) Reposer les 3 rouleaux sur le joint tripode.

REMARQUE:

  • Veiller à reposer les rouleaux dans la bonne direction, comme indiqué sur le schéma.
  • Ne pas laisser tomber les rouleaux.

(i) Aligner les repères d'alignement et reposer l'ensemble de joint intérieur de roue avant sur l'ensemble de joint extérieur d'arbre de roue avant.

*a

Repère d'alignement

8. REPOSER LE SOUFFLET DE JOINT INTERIEUR D'ESSIEU AVANT

(a) Reposer le soufflet de joint intérieur d'essieu avant sur l'ensemble de joint intérieur de roue avant.

(b) Vérifier si la dimension (A) de chaque arbre de roue est conforme aux spécifications.

Dimension (A):

Côté gauche

590,5 mm (1,94 pi)

Côté droit

887,1 mm (2,91 pi)

*a

Côté gauche

*b

Côté droit

9. REPOSER L'ATTACHE DE SOUFFLET DE JOINT INTERIEUR D'ESSIEU AVANT

(a) Fixer l'arbre de roue dans un étau entre des plaques en aluminium.

REMARQUE:

Ne pas serrer l'étau excessivement.

(b) Reposer l'attache de soufflet de joint intérieur d'essieu avant sur le soufflet de joint intérieur d'essieu avant.

(c) Placer le SST sur l'attache de soufflet de joint intérieur d'essieu avant, l'appuyer contre le soufflet et serrer légèrement le SST.

SST: 09521-24010

(d) Serrer le SST de sorte que l'attache de soufflet de joint intérieur d'essieu avant soit pincée.

REMARQUE:

Ne pas serrer excessivement le SST.

(e) Déposer le SST.

(f) A l'aide du SST, mesurer le jeu de l'attache du soufflet de joint intérieur d'essieu avant.

SST: 09240-00020

Jeu:

1,2 à 4,0 mm (0,0473 à 0,157 po)

Si le jeu est en dehors de la plage prescrite, resserrer le SST.

10. REPOSER L'ATTACHE DE SOUFFLET DE JOINT INTERIEUR D'ESSIEU AVANT N° 2

(a) Reposer l'attache de soufflet de joint intérieur d'essieu avant n° 2 sur le soufflet de joint intérieur d'essieu avant.

(b) Placer le SST sur l'attache de soufflet de joint intérieur d'essieu avant n° 2, l'appuyer contre le soufflet et serrer légèrement le SST.

SST: 09521-24010

(c) Serrer le SST de sorte que l'attache de soufflet de joint intérieur d'essieu avant n° 2 soit pincée.

REMARQUE:

Ne pas serrer excessivement le SST.

(d) Déposer le SST.

(e) A l'aide du SST, mesurer le jeu de l'attache de soufflet de joint intérieur d'essieu avant n° 2.

SST: 09240-00020

Jeu:

1,2 à 4,0 mm (0,0473 à 0,157 po)

Si le jeu est en dehors de la plage prescrite, resserrer le SST.

11. VERIFIER L'ENSEMBLE D'ARBRE DE ROUE AVANT

Cliquer ici
