Toyota CH-R Revue Technique: Repose

REPOSE

PROCEDURE

1. REPOSER LE SOUS-ENSEMBLE DE BRAS INFERIEUR DE SUSPENSION AVANT N° 1

(a) Reposer provisoirement le sous-ensemble de bras inférieur gauche de suspension avant n° 1 sur le sous-ensemble de traverse de suspension avant avec les 2 boulons et l'écrou.

(b) Reposer le sous-ensemble de bras inférieur de suspension avant n° 1 sur l'ensemble de joint à rotule inférieur avant gauche avec le boulon et les 2 écrous.

Torque:

89 N·m {908 kgf·cm, 66 ft·lbf}

2. REPOSER LA ROUE AVANT

Cliquer ici

3. STABILISER LA SUSPENSION

Cliquer ici

4. SERRER COMPLETEMENT LE SOUS-ENSEMBLE DE BRAS INFERIEUR DE SUSPENSION AVANT N° 1

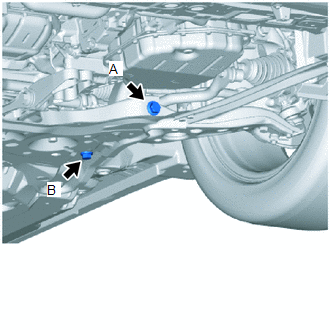

(a) Serrer complètement le sous-ensemble de bras de suspension inférieur avant n° 1 à l'aide des 2 boulons.

Torque:

Boulon A :

240 N·m {2 447 kgf·cm, 177 ft·lbf}

Boulon B :

125 N·m {1 275 kgf·cm, 92 ft·lbf}

REMARQUE:

Ne pas tourner l'écrou car celui-ci est muni d'une butée. Serrer le boulon avec l'écrou en place.

5. REPOSER LE SABOT DE PROTECTION DU MOTEUR ARRIERE GAUCHE

Cliquer ici

6. REPOSER LE SABOT DE PROTECTION DE MOTEUR N° 1

Cliquer ici

7. VERIFIER ET REGLER LA GEOMETRIE DES ROUES AVANT

Cliquer ici
