Toyota CH-R Revue Technique: Schema Du Systeme

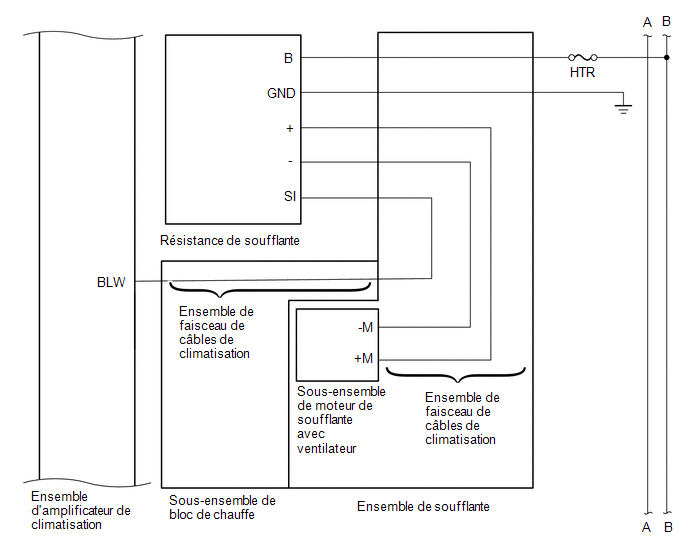

SCHEMA DU SYSTEME

Tableau de communication

Emetteur

Récepteur

Signal

Ligne de communication

Ensemble d'amplificateur de climatisation

ECM

Signal de demande d'embrayage magnétique

CAN

Signal de demande de ralenti accéléré d'A/C

Signal de demande de ralenti accéléré pour le chauffage

Signal de statut d'activation de la soufflante

Signal de statut de commande de refroidissement intense

Signal d'inhibiteur de signal de commande

Signal de demande d'entraînement de ventilateur de refroidissement du moteur

Signal de demande de commande d'A/C précédent

Signal d'inhibition de coupure d'accélération

Signal d'inhibition LOCK-UP

Signal de demande de commande de chauffage PTC*1

Signal d'inhibition de commande de générateur

Commande de demande par le réfrigérant

Température ambiante avant le signal de correction

Informations relatives au réfrigérant

Température d'évaporateur au premier avancement

Signal d'état de charge électrique à basse tension

Signal de courant de solénoïde de compresseur variable

Signal du capteur de pression de gaz réfrigérant

Signal de demande de commande Rr DEF

Signal d'affichage de température ambiante

Ensemble d'amplificateur de climatisation

Ensemble de combiné d'instruments

Signal de statut de commande d'A/C

CAN

Ensemble d'amplificateur de climatisation

Ensemble d'actionneur de frein (ECU de contrôle de dérapage)

Signal de température à l'intérieur du véhicule

CAN

Signal d'affichage de température ambiante

Ensemble d'amplificateur de climatisation

Caméra de reconnaissance de marche avant*2

Signal d'affichage de température ambiante

CAN

Ensemble d'amplificateur de climatisation

Ensemble de capteur radar à ondes millimétriques*2

Signal d'affichage de température ambiante

CAN

ECM

Ensemble d'amplificateur de climatisation

Signal de sélection de mode d'entraînement

CAN

Informations relatives au type de moteur 1

Informations relatives au type de moteur 2

Informations relatives au type de moteur 3

Informations relatives au type de moteur 4

Informations de la boîte de vitesses

Données de régime moteur

Signal de température d'eau

Valeur de service de champ alternatif

Signal de coupure de commande d'A/C 4

Signal de coupure de commande d'A/C 3

Signal de coupure de commande d'A/C 2

Signal de coupure de commande d'A/C 1

Signal d'inhibition de commande variable

Indicateur d'instruction de coupure de climatisation à la décélération

Indicateur de commande de refroidissement intense de l'A/C à la décélération

Inhibition de la commande de lubrification d'A/C

Signal de commande de circulation d'air interne forcée à haute température d'eau

ECU de carrosserie principale (ECU de carrosserie du réseau multiplex)

Ensemble d'amplificateur de climatisation

Signal de variateur automatique d'intensité lumineuse

CAN

Demande de feux de route

Demande de feux de croisement

Demande de feux arrière

Symbole de destination

Equipement1 de destination

Equipement2 de destination

Volant

Données d'ensoleillement (R)

Données d'ensoleillement (L)

Ensemble de combiné d'instruments

Ensemble d'amplificateur de climatisation

Affichage de température ambiante

CAN

Données de capteur de température extérieure

Signal de vitesse du véhicule (du compteur vers autres instruments)

Ensemble d'ECU de direction assistée

Ensemble d'amplificateur de climatisation

Niveau de commande de charge

CAN

Ensemble d'amplificateur de climatisation

Ensemble de commande de climatisation

Signal de demande d'indication de personnalisation de soufflante

LIN

Signal de demande d'indication de panneau entier

Signal de demande d'indication AUTO

Signal de demande d'indication de niveau de soufflante

Signal de demande d'indication REC

Signal de demande d'indication de sortie côté siège du conducteur

Signal de demande d'indication (dégivreur) FrDEF*3

Signal de demande d'indication RrDEF

Signal de demande d'indication DUAL-SYNC

Signal de demande d'indication de température réglée pour le siège du conducteur

Signal de demande d'indication de température réglée pour le siège du passager

Signal d'atténuation

Signal de demande d'indication nanoe*4

Signal de demande d'indication d'A/C

Ensemble de commande de climatisation

Ensemble d'amplificateur de climatisation

Signal d'informations d'A/C de commande individuel

LIN

Signal de fonctionnement du contacteur AUTO

Signal de fonctionnement du contacteur OFF

Signal de fonctionnement du contacteur d'A/C

Signal de fonctionnement du contacteur de soufflante avant

Signal de fonctionnement de contacteur de personnalisation de soufflante

Signal de fonctionnement du contacteur relatif à la sortie côté conducteur

Signal de fonctionnement du contacteur DEF

Signal de fonctionnement du contacteur RrDEF

Signal de fonctionnement du contacteur DUAL-SYNC

Signal de température réglée pour le siège du conducteur

Signal de température réglée pour le siège du passager

Signal de fonctionnement du contacteur de la zone relative à l'injection

  • *1: avec chauffage PTC
  • *2: avec système Toyota Safety Sense P
  • *3: avec dégivreur de pare-brise
  • *4: Avec générateur d'ions
