Toyota CH-R Revue Technique: Pieces Constitutives

PIECES CONSTITUTIVES

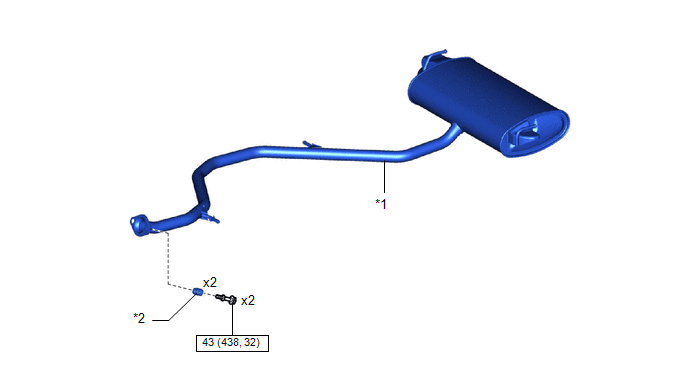

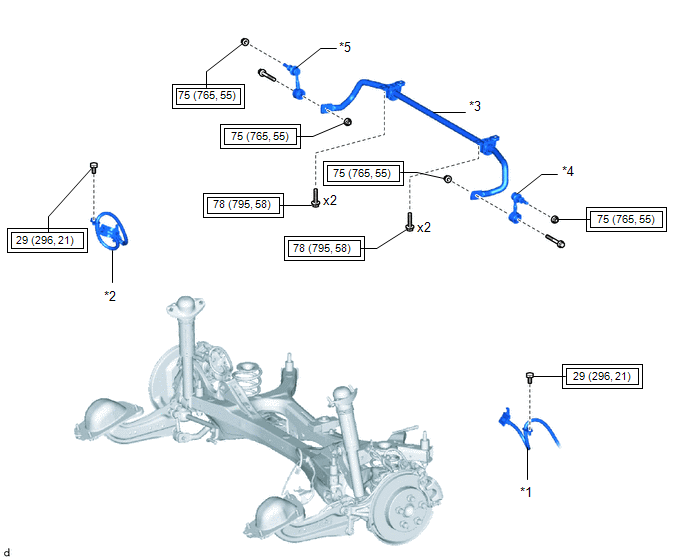

SCHEMA

*1

ENSEMBLE DE TUYAU D'ECHAPPEMENT ARRIERE

*2

RESSORT DE COMPRESSION

N*m (kgf*cm, lbf*pi): couple de serrage prescrit

-

-

SCHEMA

*1

FLEXIBLE ARRIERE GAUCHE

*2

FLEXIBLE ARRIERE DROIT

*3

BARRE STABILISATRICE ARRIERE

*4

ENSEMBLE DE BIELLETTE DE BARRE STABILISATRICE ARRIERE GAUCHE

*5

ENSEMBLE DE BIELLETTE DE BARRE STABILISATRICE ARRIERE DROITE

-

-

Couple de serrage pour "zones principales concernant la performance de base du véhicule" tel que déplacement/virage/arrêt": N*m (kgf*cm, lbf*pi)

-

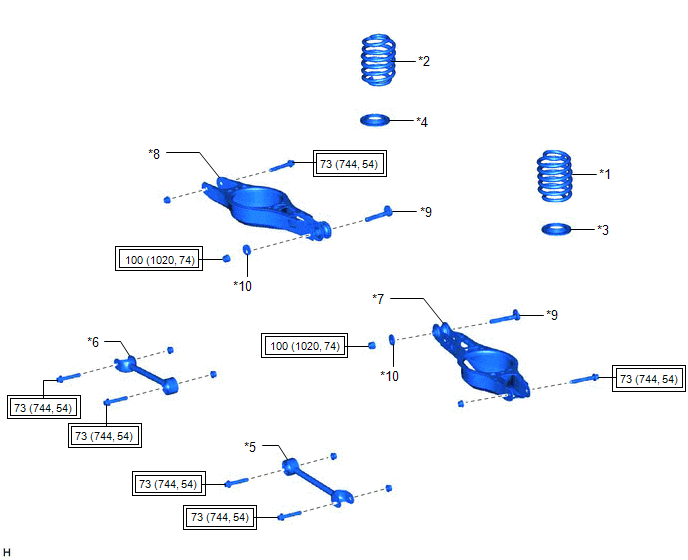

SCHEMA

*1

RESSORT HELICOIDAL ARRIERE GAUCHE

*2

RESSORT HELICOIDAL ARRIERE DROIT

*3

COUSSINET INFERIEUR DE RESSORT HELICOIDAL ARRIERE GAUCHE

*4

COUSSINET INFERIEUR DE RESSORT HELICOIDAL ARRIERE DROIT

*5

ENSEMBLE DE BRAS DE SUSPENSION ARRIERE GAUCHE N° 1

*6

ENSEMBLE DE BRAS DE SUSPENSION ARRIERE DROIT N° 1

*7

ENSEMBLE DE BRAS DE SUSPENSION ARRIERE GAUCHE N° 2

*8

ENSEMBLE DE BRAS DE SUSPENSION ARRIERE DROIT N° 2

*9

SOUS-ENSEMBLE DE CAME DE REGLAGE DE PINCEMENT DE SUSPENSION ARRIERE

*10

CAME DE REGLAGE DE CARROSSAGE N° 2

Couple de serrage pour "zones principales concernant la performance de base du véhicule" tel que déplacement/virage/arrêt": N*m (kgf*cm, lbf*pi)

-

-

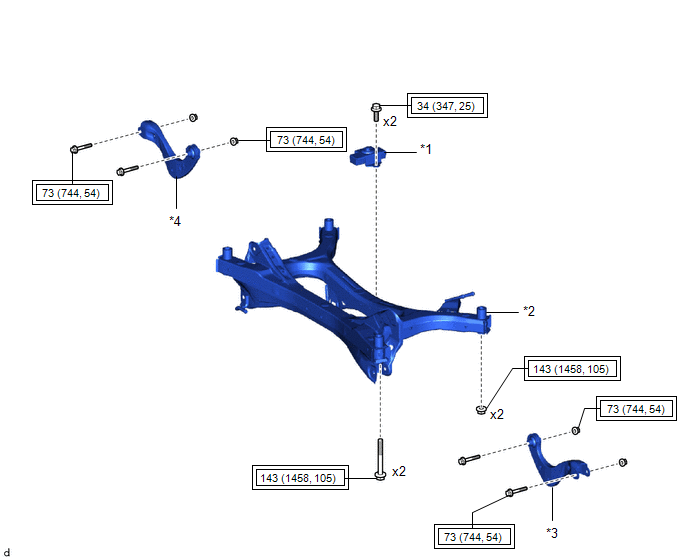

SCHEMA

*1

AMORTISSEUR DE TRAVERSE DE SUSPENSION ARRIERE

*2

SOUS-ENSEMBLE DE TRAVERSE DE SUSPENSION ARRIERE

*3

ENSEMBLE DE BRAS DE COMMANDE SUPERIEUR ARRIERE GAUCHE

*4

ENSEMBLE DE BRAS DE COMMANDE SUPERIEUR ARRIERE DROIT

Couple de serrage pour "zones principales concernant la performance de base du véhicule" tel que déplacement/virage/arrêt": N*m (kgf*cm, lbf*pi)

-

-

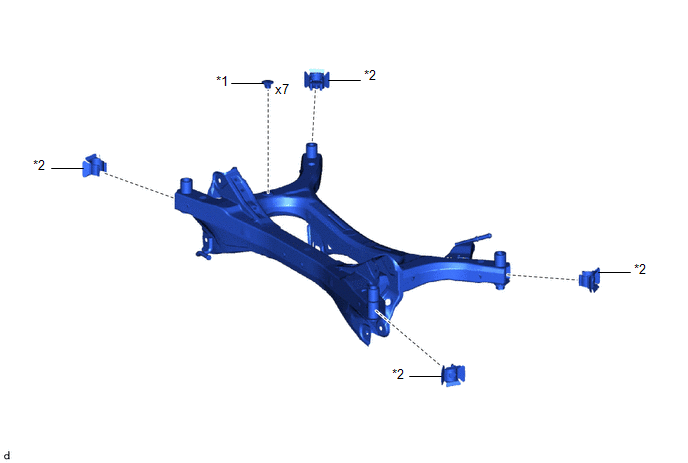

SCHEMA

*1

BOUCHON D'ORIFICE

*2

CACHE D'ORIFICE DE TRAVERSE DE SUSPENSION ARRIERE

    Traverse De Suspension Arriere
    ...

    Repose
    REPOSE PROCEDURE 1. REPOSER LE BOUCHON D'ORIFICE (a) Reposer les 7 bouchons d'orifice sur le sous-ensemble de traverse de suspension arrière comme indiqué sur le schéma. 2. REPOSER LE ...
